内置电源模块的电子收尘装置结构设计

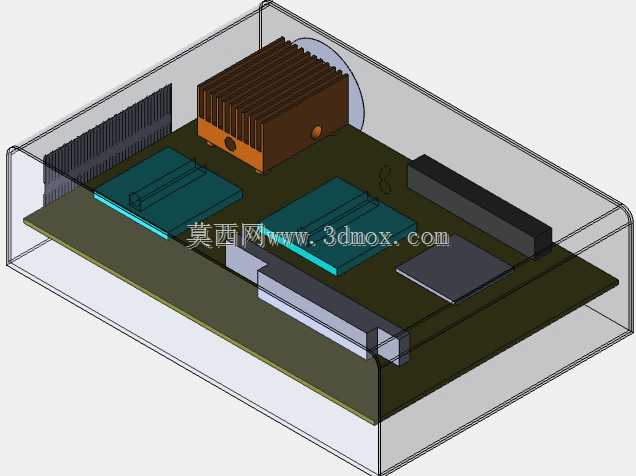

　　在工业电控柜、精密电子生产车间的局部空气净化场景中，这类集成式电子收尘单元常作为配套净化模块嵌入设备柜体或工位送风系统，核心作用是吸附气流中携带的金属碎屑、浮尘与带电颗粒物，避免粉尘堆积在精密电路板、接插件表面引发绝缘下降、接触不良等故障，相比传统滤网式除尘，静电收尘结构风阻更低，适配小流量持续送风的密闭空间净化需求。从结构组成来看，该单元采用透明外罩作为防护壳体，既可以直观观察内部积尘状态，也能避免人员误触内部高压部件，壳体边缘做了等距定位卡槽，安装时可直接卡入对应设备的预留安装位，不需要额外设计复杂的固定支架，安装边界预留了侧边走线槽位，高压输出线与低压供电线可分槽布设，避免强弱电干扰。

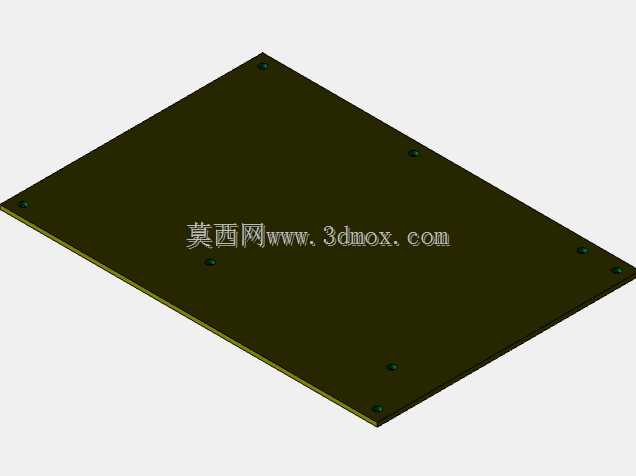

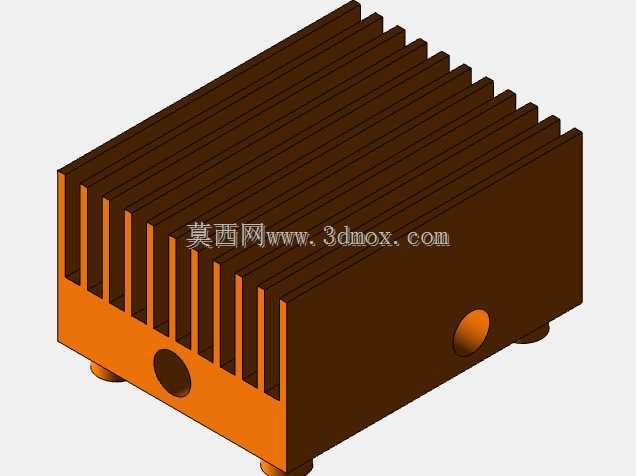

　　内部核心布局上，带散热鳍片的高压发生模块布置在腔体进风侧的上方位置，鳍片顺着气流方向排布，进风气流可直接带走模块工作时产生的热量，不需要额外加装散热风扇，降低了整体运行噪音与故障点；高压模块下方的PCB基板上集成了两组平行的集尘极板，极板采用薄型导电板材冲压成型，极板间距控制在均匀一致的尺寸，保证电场分布均匀，避免局部电场过强引发打火问题，极板边缘做了折边处理，既提升了极板自身结构刚度，也能消除锐边放电的隐患。PCB基板上除了集尘极板的连接焊盘，还布置了高压限流电阻、反馈采样元件与接线端子，所有元件的排布避开了气流直吹的积尘区域，采样元件布置在极板侧方的低压区，避免高压电场干扰采样精度。设计过程中需要重点考量几个核心维度：首先是高压模块与集尘极板的安全爬电距离，高压输出端到低压控制电路的爬电路径上预留了足够的绝缘间隙，同时在PCB对应位置做了开槽隔离，避免积尘后引发爬电击穿；其次是整体结构的装配公差，透明外罩与底部基座的配合面做了止口设计，既可以保证装配后的密封性，避免未经过滤的气流从配合缝隙漏出，也能控制整体装配后的外形尺寸偏差，保证可以顺利嵌入预设的安装腔体；另外，集尘极板的固定方式采用插槽加焊接的双重固定，避免设备运行过程中受气流振动出现极板移位，导致极板间距变化影响收尘效率。

　　从实际使用的适配性来看，该结构不需要外接独立的高压电源，自身集成的变压升压模块可直接接入设备的低压直流供电，适配多数工业设备的内部供电体系，整体外形为规整的长方体结构，可根据不同设备的内部空间调整安装方向，进风面与出风面的尺寸匹配常规的小型轴流风机出风口，不需要额外设计变径风道。在结构细节处理上，底部基座的边缘设置了等距的定位凸点，安装时可与设备安装位的定位孔快速对位，降低现场装配的调整难度；高压模块的散热鳍片采用阳极氧化处理，既提升了散热效率，也在鳍片表面形成绝缘层，避免意外触碰引发触电风险；透明外罩采用阻燃PC材质注塑成型，耐受内部高压模块的工作温度，即使出现局部打火也不会引燃壳体。

　　这类集成式收尘结构的设计难点在于平衡收尘效率、结构体积与安全性能，不同于大型工业除尘设备，嵌入式的收尘单元体积受限，需要在有限的腔体空间内合理布置高压发生元件与集尘结构，同时保证足够的绝缘安全距离，避免对设备内部的其他电控元件造成电磁干扰，设计时通过将高压模块布置在腔体角落，利用金属散热鳍片形成天然的电磁屏蔽层，减少高压电场对外的电磁辐射，同时将低压控制电路布置在远离高压模块的另一侧，进一步降低干扰风险。气流组织方面，进风气流从腔体一侧进入后，先经过高压电离区让空气中的颗粒物带电，再平行穿过集尘极板区域，带电颗粒物在电场力作用下吸附在极板表面，净化后的气流从另一侧流出，整个气流路径没有明显的急转弯，风损控制在较低水平，适配低风压的小型风机送风。
