电力系统用接地连接构件三维结构设计

　　在输配电系统、变电站成套设备、工业电气柜的接地回路设计中，这类接地连接构件是保障设备可靠接地、泄放故障电流与静电电荷的核心基础零件，日常选型与结构校核时，三维模型的结构还原度直接影响后续安装干涉检查、接地导通路径验证的效率。从实际工程应用场景来看，该构件主要用于变压器中性点接地端、高压柜壳体接地排、GIS设备接地引下线之间的刚性连接，区别于柔性接地线缆，这类刚性连接构件能够提供更稳定的接触压力，避免长期运行中因振动、热胀冷缩导致的接触电阻升高问题，在10kV-35kV电压等级的户内配电场景中应用尤为广泛。

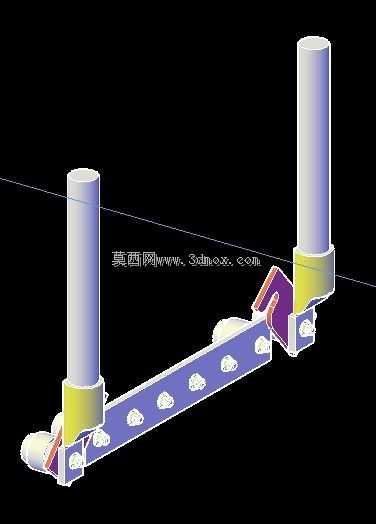

　　从功能特性上拆解，该构件采用杆体加连接排的组合结构，两根平行的金属接杆作为电流导通的主路径，表面做镀锡处理降低接触电阻，接杆端部的连接孔位适配标准规格的接地螺栓，可直接与设备端的接地端子对接；下方的连接排采用等距开孔设计，能够根据现场安装距离灵活调整固定位置，端部的铰接结构允许接杆在小角度范围内偏转，抵消安装面的平面度误差，避免强行装配导致的构件内应力，长期运行下也能抵消设备运行振动带来的连接松动风险。

　　设计思路上，建模阶段优先考虑了接地回路的载流截面匹配，接杆的直径选取严格对应额定泄放电流的热稳定校验要求，确保故障电流通过时不会出现构件过热熔断的问题；连接排的开孔间距遵循电力金具的通用安装规范，孔位边缘做倒角处理，避免装配时划伤接地线缆的铜鼻子镀层，同时减少尖端放电的可能性。整个构件的外形尺寸控制紧凑，接杆长度适配常规柜内接地端到接地排的安装距离，不会过多占用柜内布线空间，安装边界上预留了足够的螺栓操作空间，使用常规套筒扳手即可完成装配，不需要额外定制专用工装。

　　实际建模过程中，对构件的配合公差做了针对性设置，接杆与连接排的配合间隙控制在合理范围，既保证铰接部位的转动灵活性，又不会因间隙过大导致接触电阻超标；所有棱角处都做了圆角过渡，避免电场集中，同时也能防止安装过程中划伤施工人员。这类接地构件看似结构简单，实则直接关系到整个电气系统的运行安全，三维建模时需要还原每一处细节结构，包括镀层厚度对应的尺寸偏移、螺栓孔的沉头结构、铰接部位的限位结构，才能为后续的装配仿真、电场仿真提供准确的模型基础，避免现场安装时出现孔位不对、间隙不足、导通路径不满足要求等问题。在变电站整站三维建模、配电设备成套设计的过程中，这类标准化接地构件的准确建模，能够大幅减少现场施工的整改工作量，保障接地系统的可靠性。
