拖挂式挖掘机配套液压管路连接套筒

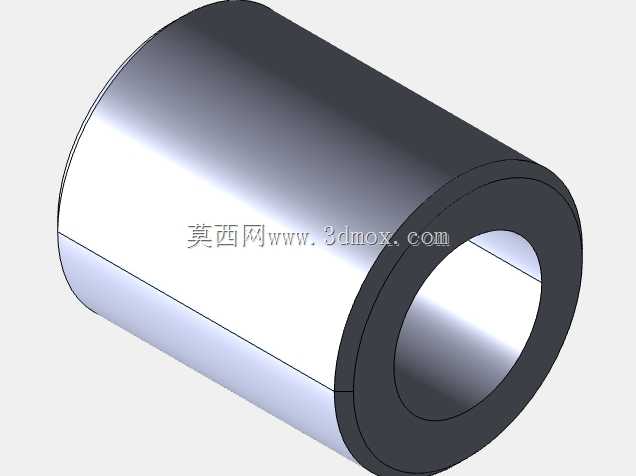

　　在拖挂式挖掘机的液压管路布设场景中，这类同轴套筒结构是管路系统里的基础承压连接件，主要承担液压硬管对接处的径向定位、密封支撑以及管路走向约束的作用，尤其在挖掘机转场运输、作业臂反复俯仰摆动的工况下，能抵消管路因振动、形变产生的轴向窜动与径向剪切力，避免硬管焊缝处出现疲劳开裂。从结构设计逻辑来看，该零件采用等壁厚同轴圆筒构型，内孔尺寸与对接液压硬管的外径保持H7/f6的间隙配合公差，既保证硬管插入时的装配顺畅度，又能控制配合间隙在O型密封圈的有效补偿范围内，杜绝高压液压油的渗漏风险；外圆面做了发黑防锈处理，对应挖掘机户外作业的多泥水、高湿度环境，提升零件的耐锈蚀能力，两端的倒角设计采用15°×1mm的工艺倒角，一方面去除机加工产生的毛刺，避免装配时割伤管路密封圈，另一方面也能给硬管插入提供导向，降低现场装配的对位难度。

　　从安装边界来看，该套筒的轴向长度需匹配对应管路的安装空间，在挖掘机的动臂根部、转台液压阀组周边的密集管路区域，这类短尺寸套筒不会占用过多排布空间，能适配相邻管路之间的最小安全间隙要求，避免管路工作时出现相互摩擦碰磨的问题；内孔的粗糙度控制在Ra1.6以内，保证与硬管配合面的贴合度，外圆粗糙度控制在Ra3.2即可，不需要过高的加工精度，平衡零件的加工成本与使用性能。在实际功能层面，该套筒除了基础的连接定位作用，还可配合管夹使用，作为管路的刚性支撑点，将长跨度液压管路的振动幅度控制在允许范围内，尤其是挖掘机在碎石路面拖挂转场时，整车的随机振动会通过底盘传递到液压管路，这类套筒能分散管路固定点的应力集中，避免硬管在管夹夹持位置出现断裂。

　　设计过程中需要重点考量的是套筒的材质选型，对应挖掘机液压系统16-25MPa的工作压力，选用20号优质碳素结构钢即可满足强度要求，不需要采用合金钢材，能有效控制零件的采购成本；同时壁厚设计要兼顾承压能力与结构轻量化，过厚的壁厚会增加零件重量，给管路系统带来额外的载荷，过薄则会在高压脉冲下出现鼓胀变形，经过受力校核，该类套筒的壁厚保持在内孔直径的1/8-1/6区间时，能同时满足强度与轻量化的要求。在管路维修场景中，这类标准化的套筒零件可以快速替换损坏的管路连接件，不需要对原有管路进行切割改道，大幅缩短挖掘机液压系统的故障停机时间，适配野外作业场景下的快速维修需求。
