带电容触控的ESP32 3.5寸RGB终端显示模组

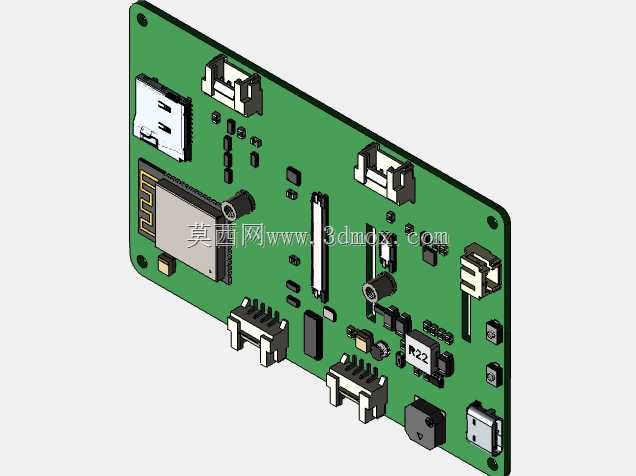

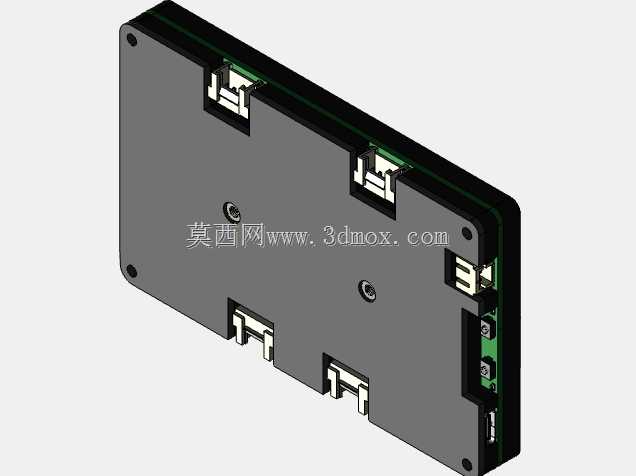

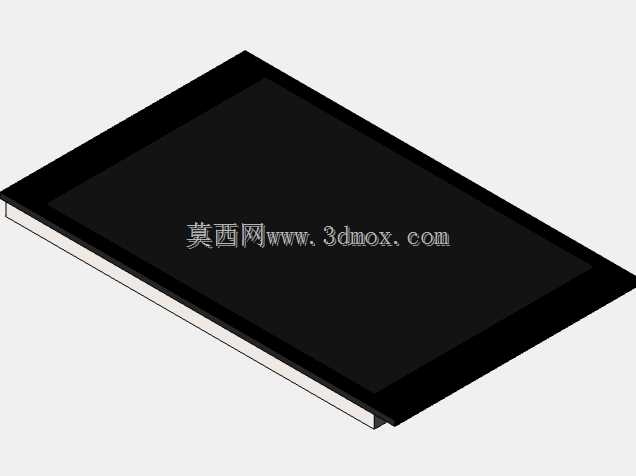

　　在嵌入式人机交互终端的开发场景中，这类集成主控与显示触控的一体化模组，是小型智能设备、工业现场数据采集终端、桌面级调试面板的核心交互部件，很多做小型物联网终端、设备状态显示面板的工程师，在做结构适配时往往会因为缺少精准的三维模型，反复打样调整安装位，拖慢项目落地节奏。这个模组的设计核心是将ESP32主控单元、3.5寸RGB接口TFT显示屏、电容触控层做了板载集成，省去了开发者自行排线连接主控与屏幕的繁琐工序，板载的接口布局完全贴合嵌入式终端的常用扩展需求，侧边预留的USB、扩展引脚接口位置，在结构设计时需要重点避让，避免外壳装配后出现接口遮挡、插拔空间不足的问题。从结构设计的角度来看，这类一体化模组的安装边界需要重点关注几个维度：首先是屏幕显示区域的视窗开口公差，电容触控层的边缘比显示黑边要宽出2mm左右，做面板视窗时不能只按照显示区域尺寸开孔，否则会压住触控边缘导致触控失灵；其次是背部PCB板的安装孔位，四个角的固定孔是M2规格的铜柱安装位，孔位中心距需要严格匹配，板载元件的最高凸起集中在侧边接口区域，背部的元件最高凸起不超过3mm，所以外壳背部的内凹深度预留4mm即可满足安全间隙，不会出现元件顶壳的问题。

　　做结构适配的时候还要考虑触控操作的人机工学，屏幕的安装倾斜角度在15到30度之间时，桌面操作的视角和触控手感最佳，这个角度下屏幕表面的反光也能控制在可接受范围，不需要额外做防眩光处理就能满足室内使用需求。模组的侧边接口排布是按照常用外接需求设计的，USB下载口、电源接口、扩展引脚的位置都在板边同一侧，做外壳开口的时候要注意每个接口的插拔空间，比如USB接口需要预留至少12mm的插拔深度，Type-A接口的周边要留出手指捏持插头的空间，不能把开口做的刚好和接口轮廓一致，否则实际使用时很难插拔。很多工程师在第一次做这类模组的结构适配时，容易忽略板载天线的净空区域，ESP32的WiFi蓝牙天线在PCB板的右上角位置，这个区域不能有金属外壳遮挡，否则会严重影响无线信号强度，做外壳设计的时候这个位置最好用塑料材质，或者预留开窗，避免金属屏蔽。电容触控屏的FPC排线是压合在屏幕和PCB之间的，这个位置的结构不能有尖锐的筋位顶到排线，否则长期使用后排线磨损会出现触控失灵的问题，装配时这个位置最好预留0.5mm的缓冲间隙，或者贴一层薄的泡棉做缓冲。

　　在实际项目应用中，这类模组常被用在小型设备的状态显示、简易人机交互界面、物联网数据终端、桌面级调试工具上，配合LVGL图形库可以快速做出流畅的交互界面，不需要额外搭配主控板，整体结构占用空间小，适合紧凑型的设备设计。做三维建模的时候，板载的接插件高度、安装孔位的沉头深度、屏幕表面到PCB板的总厚度都是需要精准还原的参数，因为这些尺寸直接影响外壳的装配精度，比如屏幕表面到PCB背部的总厚度如果建模偏差超过0.5mm，装配后就会出现屏幕高出面板或者陷在面板内的问题，影响外观和触控手感。另外还要注意模组的四角圆角，屏幕的边角是R2的圆角，做面板视窗的时候圆角要比屏幕圆角稍大一点，避免装配时边角顶到面板。

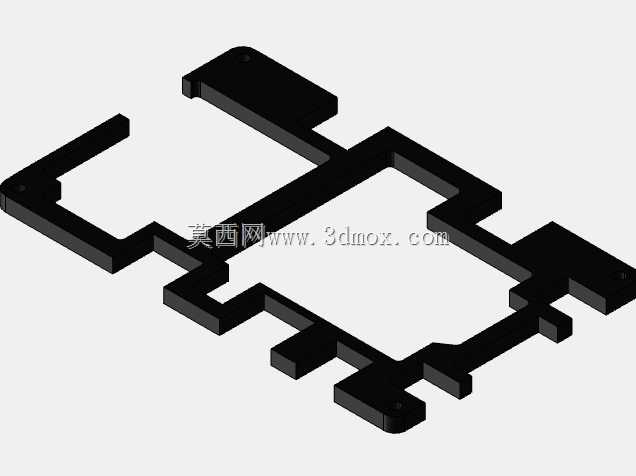

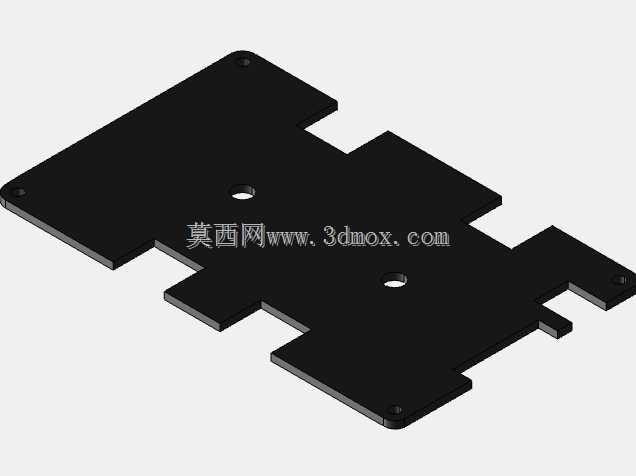

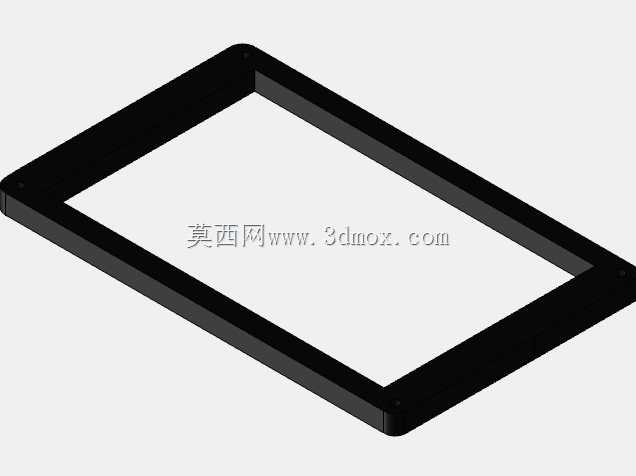

　　还有板上的固定螺丝柱，是焊接在PCB上的铜柱，高度是3mm，所以外壳上对应的固定柱高度要匹配，不能过高或者过低，否则会导致PCB板翘曲，长期使用可能会导致元件虚焊。在工业现场使用的场景下，这类模组的外壳还要考虑一定的防泼溅能力，屏幕和面板之间可以加一圈薄的泡棉胶，既可以固定屏幕，又能阻挡灰尘和少量液体从缝隙进入设备内部。很多开发者在做这类终端的时候，会在屏幕表面加一层亚克力保护面板，这时候要注意保护面板和电容触控屏之间的间隙不能超过0.3mm，否则会影响触控灵敏度，最好是用光学胶把亚克力面板和触控屏贴合在一起，避免中间出现空气层影响触控效果。从建模的细节来看，板上的USB接口、排针接口的位置和尺寸都要和实物完全匹配，因为很多结构件会直接和这些接口配合，比如外壳上的USB开口如果位置偏差1mm，就会导致插头插不进去。还有板上的按键、指示灯的位置，也要精准还原，做外壳的时候对应的位置要预留按键帽和导光件的安装位，指示灯的位置最好做导光柱，把光线引导到外壳表面，方便用户观察设备状态。
