树莓派7英寸USB触摸显示屏外壳结构

项目分类:显示屏 发布时间:2025-01-01 ID:875816
  • 树莓派7英寸USB触摸显示屏外壳结构
  • 树莓派7英寸USB触摸显示屏外壳结构

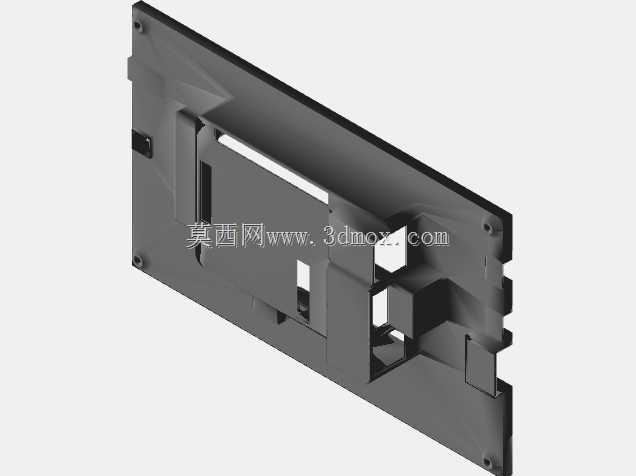

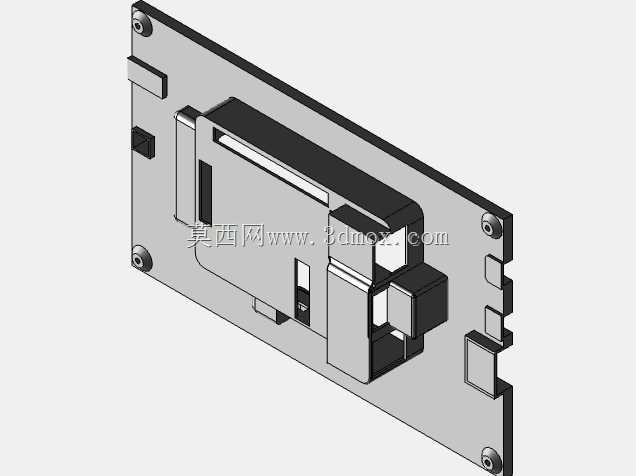

  在嵌入式开发与小型智能终端的落地场景里,适配树莓派的7英寸触摸显示屏是极为常用的人机交互载体,不管是桌面级小型工控终端、便携式检测设备的操作面板,还是创客项目里的可视化交互界面,都需要可靠的外壳结构来承载屏体、驱动板与触摸控制组件,同时兼顾安装适配、接口避让与日常使用的防护需求。这个外壳结构的设计,核心围绕屏体与树莓派主板的贴合装配展开,首先要明确的是屏体本身的1024×600分辨率对应的物理尺寸边界,7英寸屏的显示区域长宽、背光模组的厚度、USB触摸控制板的排布位置,都是结构设计初期必须锁定的硬约束,外壳的内槽尺寸需要完全匹配屏体的安装凸台,预留出双面胶或者卡扣固定的余量,避免压合过程中对液晶层造成应力损伤。从实际装配的角度出发,外壳背部的腔体需要同时容纳屏体的FPC排线、USB触摸模块的转接电路,还要预留出树莓派主板的固定柱位置,保证主板与屏体对接后,HDMI信号接口、USB供电接口、触摸信号接口的位置完全对齐,不会出现排线弯折角度过大、接口被壳体遮挡的问题。设计过程中需要重点考量安装边界的适配性,外壳的侧边壁厚控制在合理范围内,既保证3D打印后的结构强度,不会因为日常拿取、桌面放置出现开裂变形,又不会过度增加整体的外形尺寸,保持嵌入式终端的紧凑性。

  背部的走线槽需要做圆角过渡处理,避免尖锐边角磨损排线绝缘层,固定柱的高度要经过反复校核,保证主板安装后与屏体背面的间隙均匀,既不会因为间隙过小挤压背光模组的元器件,也不会因为间隙过大导致整体结构松散,接插外设时出现主板晃动的问题。针对3D打印的工艺特性,外壳的所有安装卡扣都做了适当的拔模斜度,打印层厚方向的受力面做了加厚处理,避免反复拆装屏体时出现卡扣断裂的情况。外壳的正面边框宽度需要兼顾视觉效果与固定强度,边框过窄会导致屏体压合面积不足,运输或者使用过程中容易出现屏体脱落,边框过宽则会压缩显示区域的视觉占比,影响交互操作的体验。

  同时,边框内侧需要设计一圈限位台阶,屏体装入后刚好卡在台阶位置,不需要额外打胶就能实现初步定位,方便后续的组装与维护拆卸。在接口避让的设计上,除了预留屏体本身的信号接口位置,还要考虑树莓派的常用外接接口,比如供电口、以太网口、USB扩展口的位置,外壳对应的位置要开出尺寸合适的避让槽,槽口边缘做倒角处理,避免插拔线材时刮伤线材外皮。背部的散热区域也做了对应的格栅开孔,保证树莓派长时间高负载运行时,热量能够及时散出,不会因为密闭腔体导致内部积热,影响主板与屏体的工作稳定性。需要注意的是,这类适配开源硬件的外壳结构,在实际迭代中需要根据不同批次屏体的公差做微调,因为不同厂商生产的同尺寸7英寸屏,背光模组的厚度、排线出线位置可能存在细微差异,初始设计的腔体需要预留一定的公差余量,保证小批量3D打印制作时,大部分同规格屏体都能顺利装入。另外,触摸面板的贴合位置需要与外壳正面的边框齐平,避免出现触摸面板凸起或者凹陷的情况,影响触摸操作的手感,固定触摸面板的背胶槽深度要控制精准,保证背胶粘贴后不会出现溢胶的情况,影响外观整洁度。

  从设备实际用途来看,这类带触摸的显示屏外壳,除了适配树莓派做开发验证使用,还可以直接用于小型工业控制终端、环境监测设备的显示交互单元、自助服务终端的小型操作面板,只要安装孔位与接口位置匹配,就能快速完成硬件集成,缩短终端产品的开发周期。结构设计上没有采用复杂的曲面造型,全部采用规则的平面与圆角过渡,一方面是降低3D打印的支撑用量,减少打印后的后处理工作量,另一方面也是保证装配时的基准统一,所有安装孔位都以屏体的显示区域中心为基准排布,方便后续根据不同的安装场景调整固定孔的位置,适配壁挂、桌面支架、嵌入式安装等多种固定方式。
