自定义键盘配套长条OLED显示模组结构

　　这款长条型OLED显示结构，是面向客制化机械键盘场景做的适配设计，核心是解决自定义键盘的状态可视化需求，在紧凑的键盘边框空间内实现参数显示、状态反馈的功能。从实际使用场景来看，这类长条OLED常被布置在客制化键盘的上沿侧边位置，不需要占用主按键区的布局空间，就能实时显示键盘层切换状态、电量信息、连接模式、按键触发统计甚至自定义动效，弥补了常规客制化键盘缺乏直观状态反馈的短板，也能适配桌面嵌入式小型状态显示、便携设备侧边信息提示等同类窄空间安装场景。

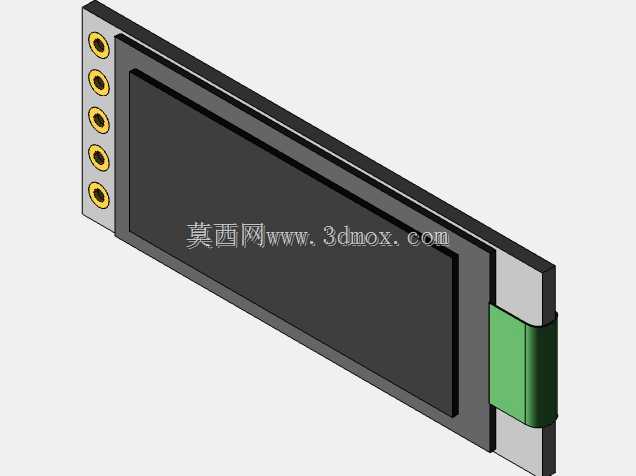

　　从结构设计思路来看，整个模组采用窄边长条布局，屏幕本体占据绝大部分正面面积，侧边预留的五个圆形焊盘接口沿短边侧排列，接口间距做了统一标准化处理，既可以直接通过排针焊接连接主控板，也能采用FPC软线转接，适配不同键盘内部的走线空间，避免安装时和键盘内部的定位板、轴座、电池仓产生结构干涉。屏幕侧边的绿色限位结构是专门做的安装定位设计，装配时可以直接卡入键盘外壳预留的卡槽内，不需要额外打胶或者增加固定螺丝，既能限制屏幕前后方向的窜动，也能预留出屏幕FPC排线的弯折空间，避免装配过程中排线被挤压折损。屏幕背部的结构做了平整化处理，没有突出的元器件，贴合键盘内部的泡棉层时可以完全贴平，不会因为局部凸起导致键盘外壳组装出现缝隙，也能避免背部元件和键盘内部的金属定位板接触造成短路。

　　从安装边界尺寸来看，整个模组的长宽比做了针对性优化，长度适配常规60%、65%配列客制化键盘的上沿空余宽度，厚度控制在极低的范围内，装入键盘外壳后不会突出外壳表面，屏幕表面和外壳上盖保持齐平，既不会积灰也能避免日常使用中被磕碰刮花。侧边接口的位置做了偏移处理，避开键盘上盖的加强筋位置，焊接或者插线时不需要额外调整内部走线的走向，装配工序更简单。屏幕的显示区域做了黑边等宽处理，点亮后不会出现边框宽窄不一的视觉问题，和键盘外壳的装配缝隙可以控制在均匀的0.1mm范围内，外观一致性更好。

　　从功能特性来看，这款OLED模组采用自发光显示原理，不需要额外的背光层，厚度可以做的更薄，同时功耗极低，在无线客制化键盘的使用场景下不会过多占用电池电量，暗光环境下的显示清晰度足够，不需要额外增加导光结构。模组的驱动板集成在屏幕背部的窄边区域，没有额外延伸的电路板，整体外轮廓就是一个规则的长方体，在做键盘外壳结构设计时，只需要开出对应尺寸的矩形安装槽就能完成适配，不需要针对异形电路板做额外的避空设计，能大幅降低外壳设计的复杂度。接口定义采用通用的I2C通信引脚顺序，和市面上主流的客制化键盘主控方案直接兼容，不需要重新调整引脚接线定义，也不需要额外编写复杂的驱动代码，导入现有键盘固件就能直接驱动显示。

　　在实际装配验证的过程中，这个结构的安装容错率较高，侧边的定位卡榫做了微小的倒角处理，装入卡槽时不会因为尺寸公差出现卡滞，即使外壳3D打印的精度存在0.2mm以内的误差，也能顺利装配到位。屏幕表面没有覆盖额外的保护盖板，一方面是控制整体厚度，另一方面也是避免盖板和屏幕之间出现空气层影响显示效果，装配时可以直接在屏幕和外壳之间贴一圈极薄的双面泡棉胶，既可以固定屏幕，也能阻挡灰尘从缝隙进入屏幕和外壳之间的区域。针对键盘使用过程中可能出现的轻微振动，整个模组的结构没有松散的拼接部件，所有元器件都做了贴板焊接，即使长期使用也不会出现元件松动或者接触不良的问题，适配日常桌面使用的振动强度要求。
