DI-2008热电偶采集设备金属外壳结构

　　这款壳体是针对DI-2008型热电偶数据采集模块开发的专用防护安装结构，在工业现场的温度采集场景中，这类DAQ设备往往需要部署在设备旁、控制柜侧壁或者测试台架上，外壳的设计直接决定了设备的环境适应性、安装便捷性与接线维护效率。从实际应用场景来看，热电偶采集模块常被用于工业炉温监测、电机绕组温升测试、生产线热节点巡检、实验室热性能试验等场景，现场往往存在金属碎屑、少量油污、凝露风险，同时布线空间紧凑，对壳体的防护能力、安装适配性都有明确要求。

　　设计之初首先考虑的是安装场景的兼容性，壳体背面预留了钕铁硼磁铁的安装位，针对临时测试、快速部署的场景，无需打孔攻丝，直接将壳体吸附在钢制设备表面、电控柜侧板即可完成固定，大幅缩短现场测试的准备时间；针对长期固定安装的场景，壳体上预留了4个M6规格的沉头安装孔与2个M4规格的螺纹孔，既可以通过M6螺栓将壳体锁固在安装面板、设备支架上，也可以通过M4螺纹孔搭配L型安装支架实现壁挂、导轨侧装等多种安装方式，覆盖从临时测试到长期在线监测的全场景安装需求。

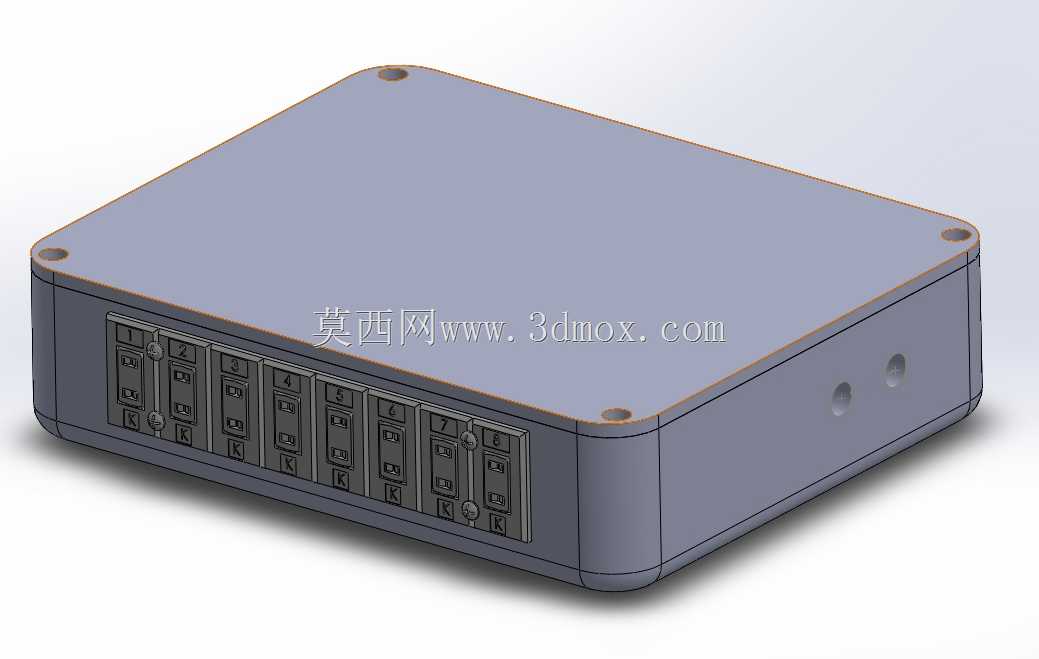

　　壳体整体采用圆角矩形的封闭式结构，边角做R角过渡处理，一方面避免锐边在安装维护过程中划伤操作人员、损坏相邻线缆，另一方面也能提升壳体整体的结构强度，减少边角受外力冲击时出现开裂变形的风险。壳体正面预留了8通道热电偶接线端子的安装窗口，端子位与McMaster-Carr标准3921K32型热电偶面板接插件完全适配，每个通道的端子位都做了定位卡槽，接插件安装后不会出现偏移松脱，接线时每个通道的标识位完全外露，方便运维人员核对通道序号，减少接线错误概率。壳体侧面预留了两个状态指示灯的透光孔，设备上电、通讯、采集状态的指示灯可以直接从壳体外侧观察，无需打开壳体就能判断设备运行状态，日常巡检效率更高。

　　从安装边界尺寸来看，壳体整体厚度控制在适配DIN导轨安装与桌面平放的区间，平放时底部平整无凸起，放置在测试台面上不会出现晃动；侧装时接线端朝向操作人员，插拔热电偶补偿导线时无需倾斜设备，手部操作空间充足。壳体上下盖的合缝处做了止口结构设计，合盖后缝隙均匀，既可以阻挡现场的金属粉尘、飞溅的切削液进入壳体内部损坏电路板，也能提升壳体整体的电磁屏蔽能力，减少工业现场的变频器、伺服电机产生的电磁干扰对热电偶微弱电压信号的影响，保障温度采集数据的稳定性。

　　在结构细节处理上，壳体内部预留了电路板安装柱，柱高经过精准核算，安装电路板后元器件与壳体内壁保留足够的安全间隙，避免元器件与壳体接触造成短路；安装柱的端面做了平整度处理，电路板锁固后不会出现翘曲，减少电路板受应力导致的焊点虚接风险。壳体的安装孔位都做了沉头处理，螺栓锁固后头部完全埋入壳体内，不会突出壳体表面影响外观或者干涉相邻设备安装。针对现场布线的需求，壳体接线端的边缘做了倒角处理，补偿导线弯折时不会被锐边割破绝缘层，提升长期使用的线缆可靠性。

　　不同于通用仪表壳体，这款结构完全匹配DI-2008采集模块的电路板尺寸、接口位置，不需要额外做裁切修改就能直接组装使用，对于做温度采集系统集成、测试台架搭建的工程师来说，直接采用该壳体可以省去自行设计外壳、开模打样的周期，快速完成采集设备的组装部署。在多台设备并排安装的场景下，壳体侧面平整无凸起，相邻设备可以紧密排布，节省控制柜内的安装空间；壳体表面做了哑光喷砂质感处理，不易残留指纹与油污，长期在工业现场使用也能保持整洁的外观。
