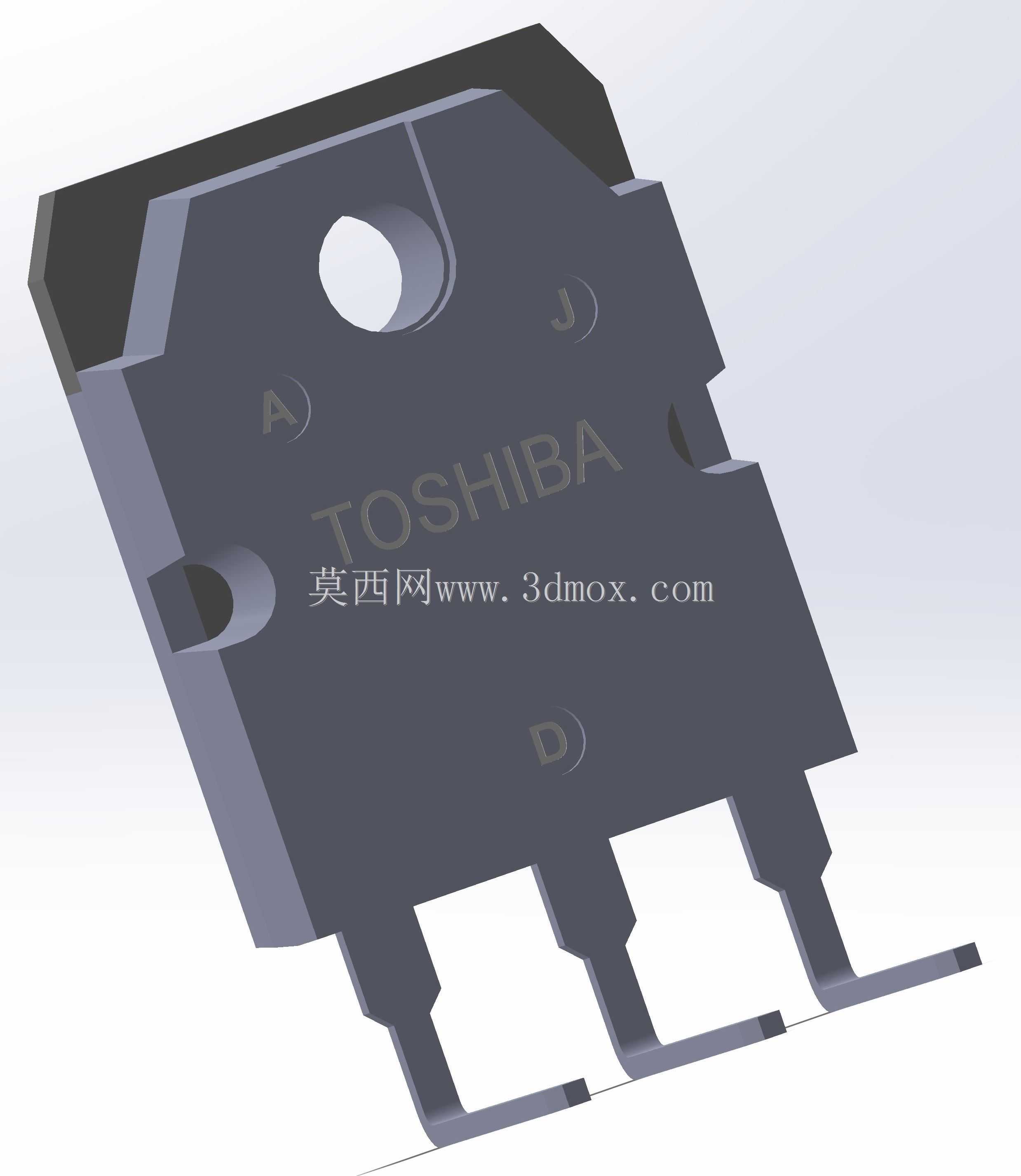

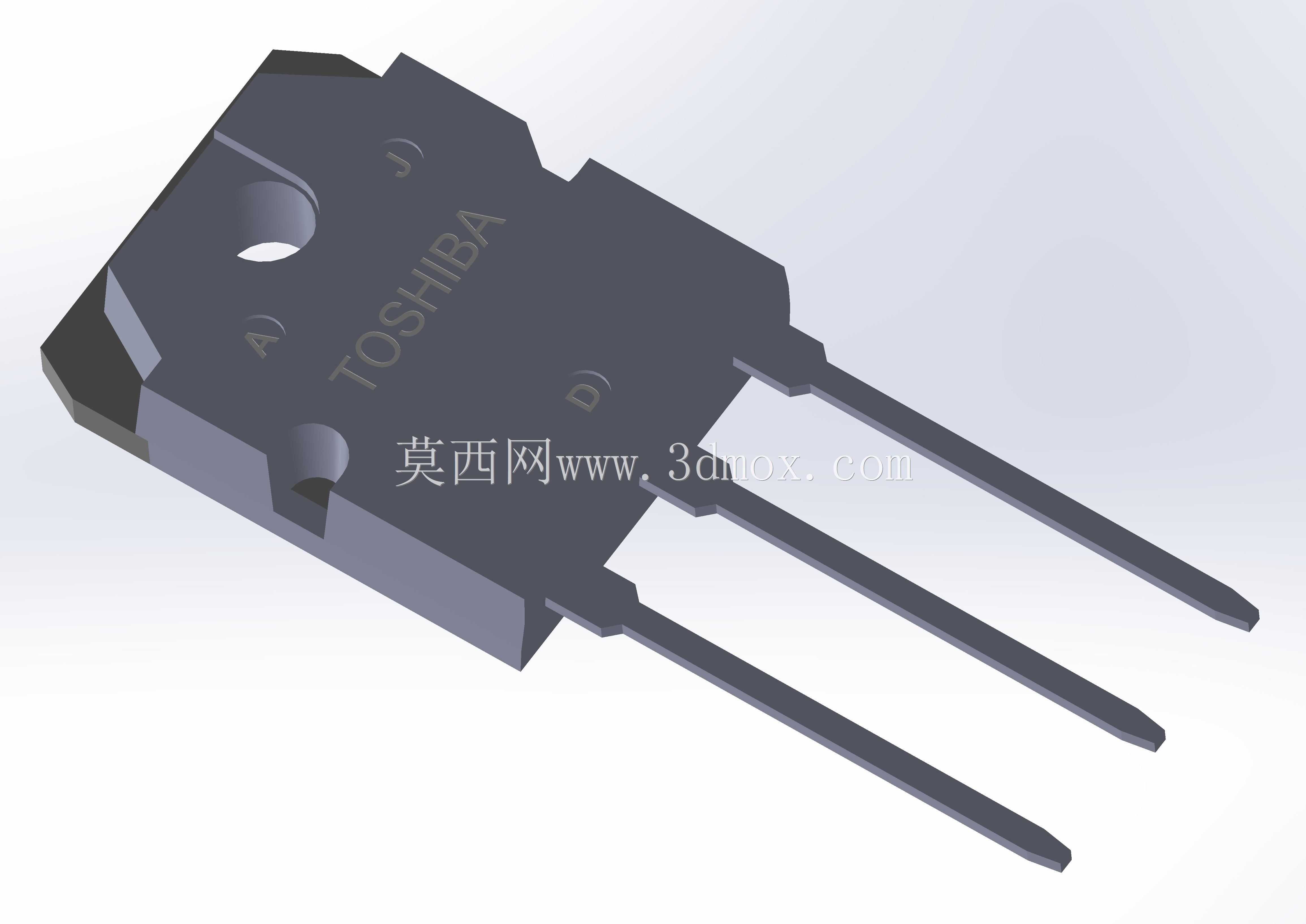

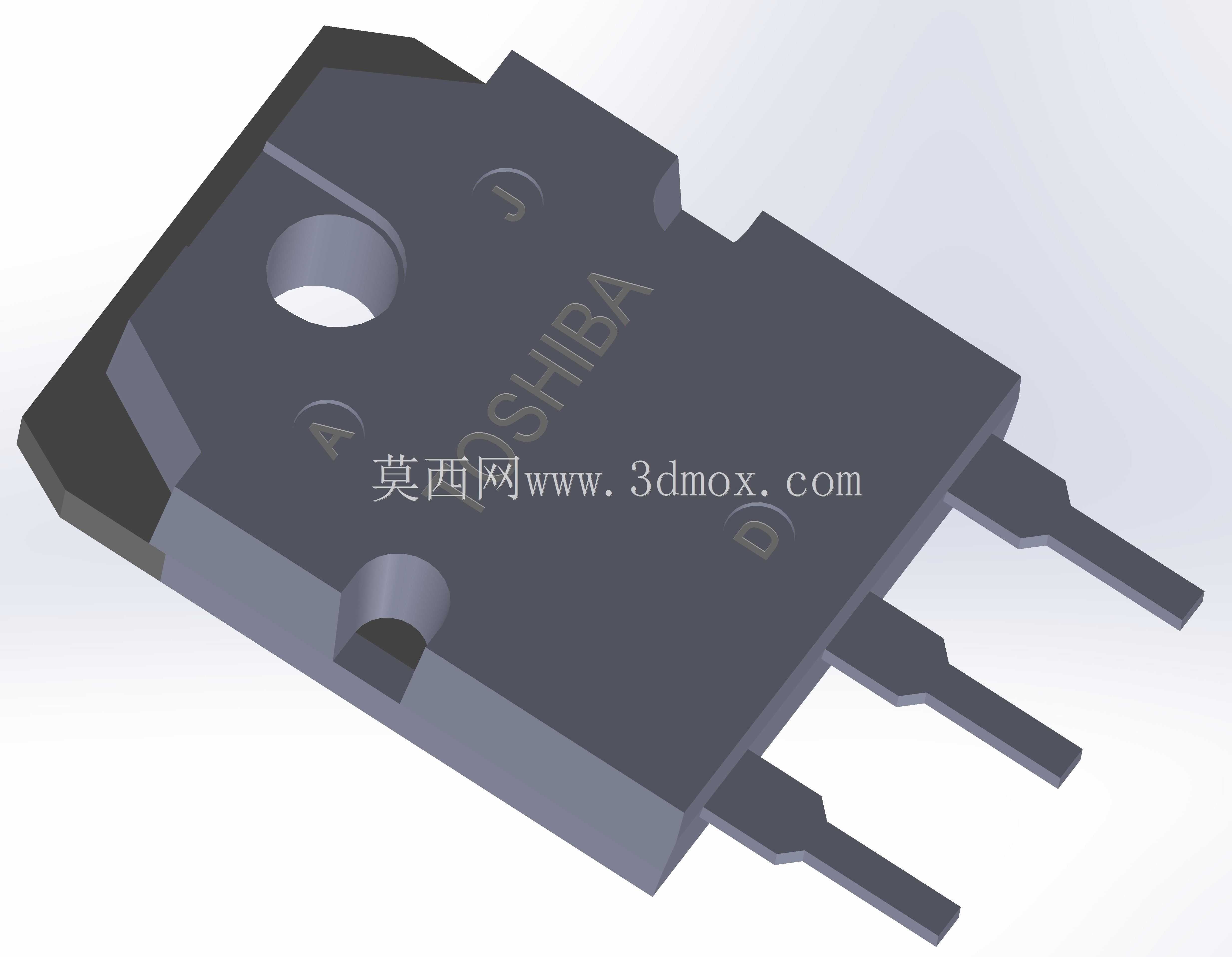

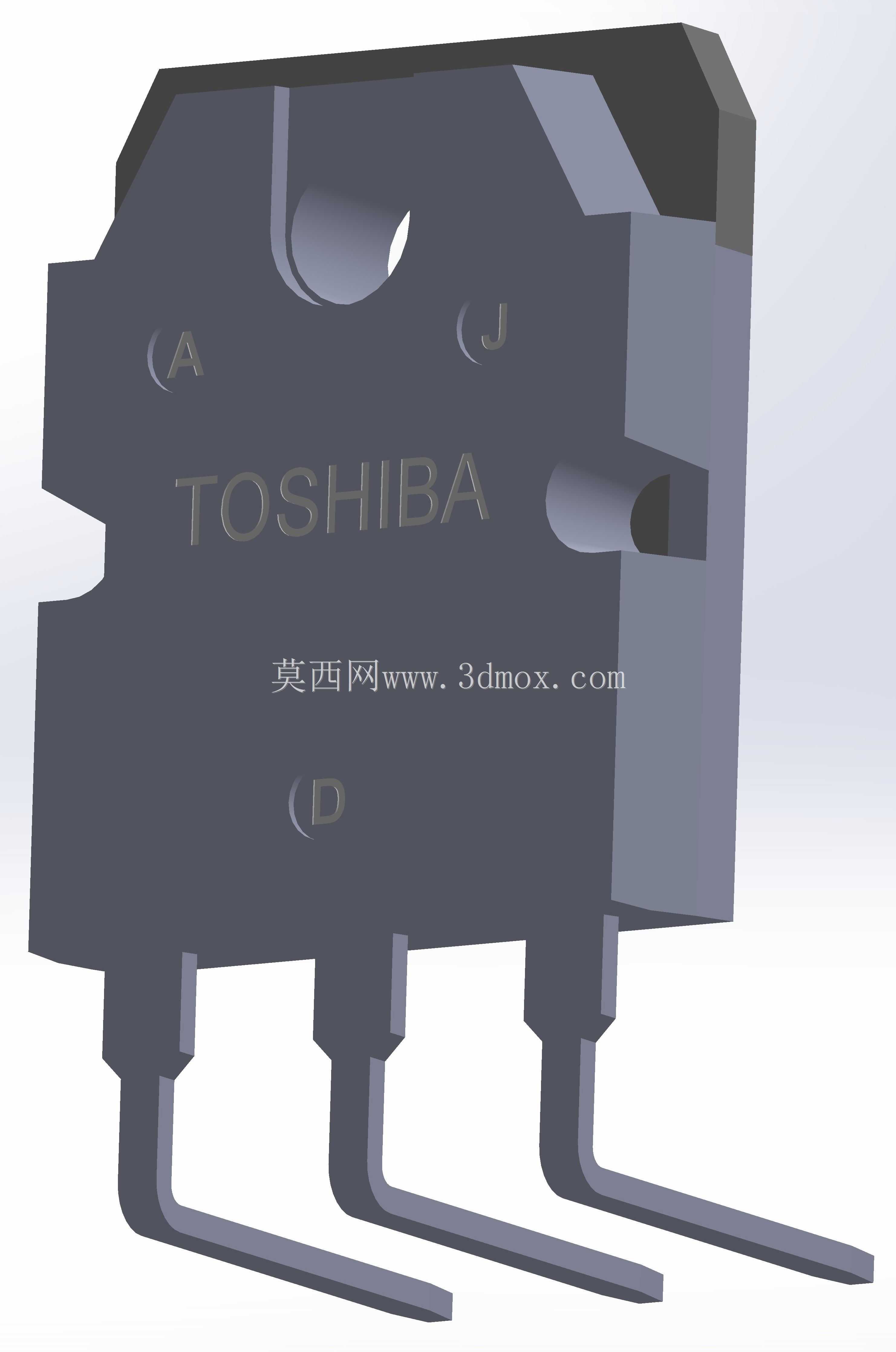

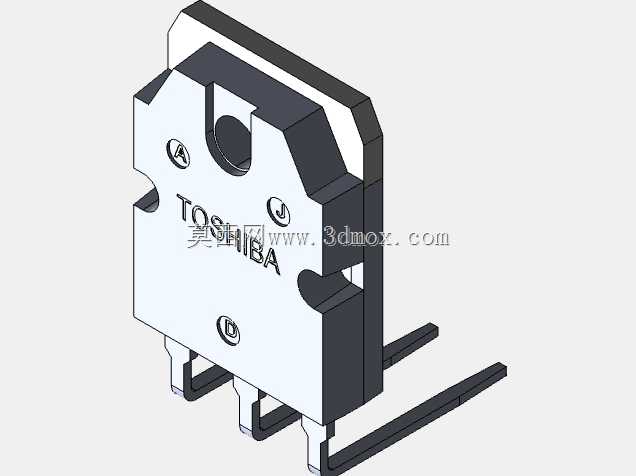

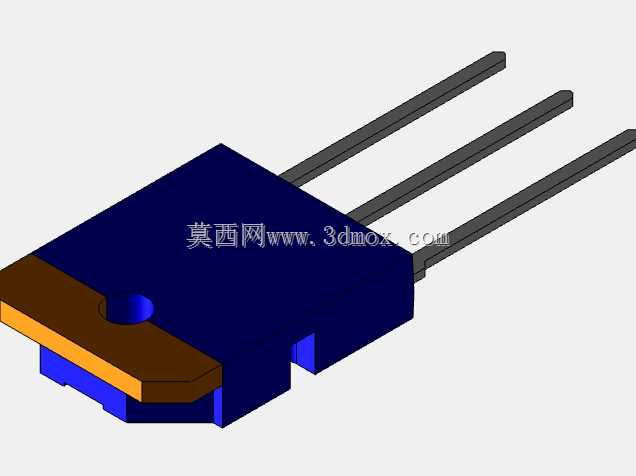

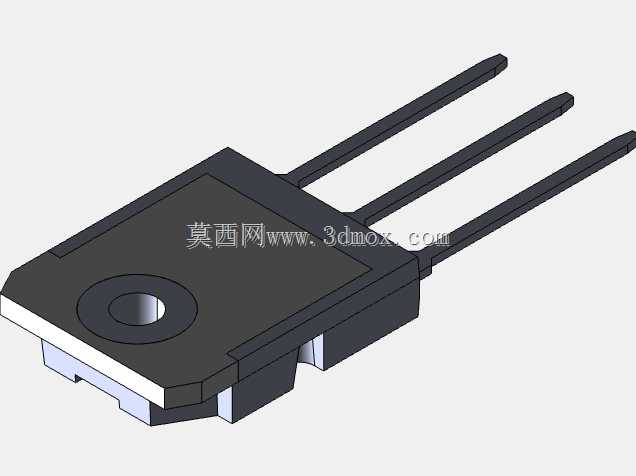

东芝TO-3P封装功率半导体器件三维结构

　　在电力电子硬件开发环节，功率半导体器件的封装结构直接决定了电路板布局效率、散热路径设计合理性以及批量生产时的装配良率，这款对应东芝SC-65规格的TO-3P(N)封装器件三维结构，完全还原了量产器件的真实外形特征，可直接用于电源类产品的结构干涉检查、散热模组匹配设计以及PCB封装的三维校验工作。

　　从实际应用场景来看，这类封装的器件常被用在工业开关电源输出级、变频器逆变桥臂、大功率线性稳压回路、电焊机功率驱动单元等场景中，工作时往往需要承载数安到数十安的连续电流，结温波动范围较大，因此封装本身的引脚刚性、塑壳与散热片的贴合平面度、引脚成型后的共面度，都会直接影响产品长期运行的可靠性。做结构设计时，很多新手容易忽略封装的安装边界，比如散热片安装孔的位置公差、引脚伸出塑壳的长度、塑壳本体的倒角尺寸，这些细节如果在三维建模阶段没有准确还原，等到打样装配时就容易出现器件与周边电容、接线端子干涉，或者螺丝锁附后塑壳受力开裂、引脚与焊盘对位偏移等问题。

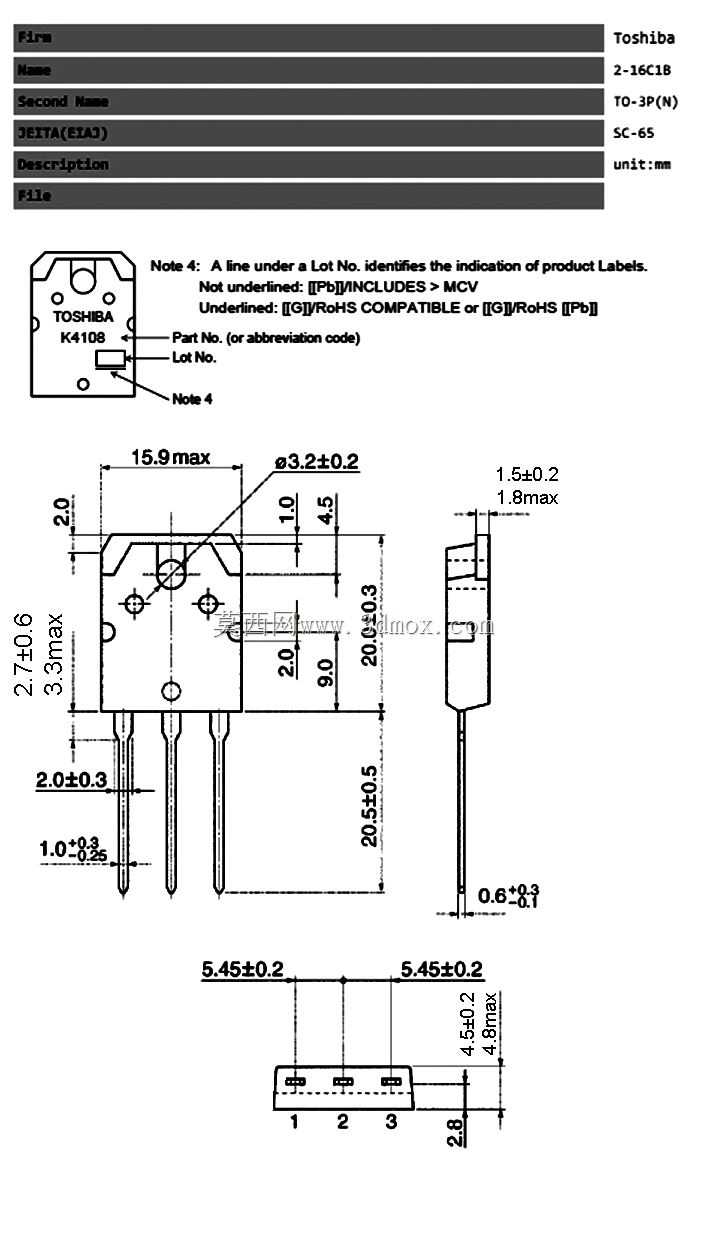

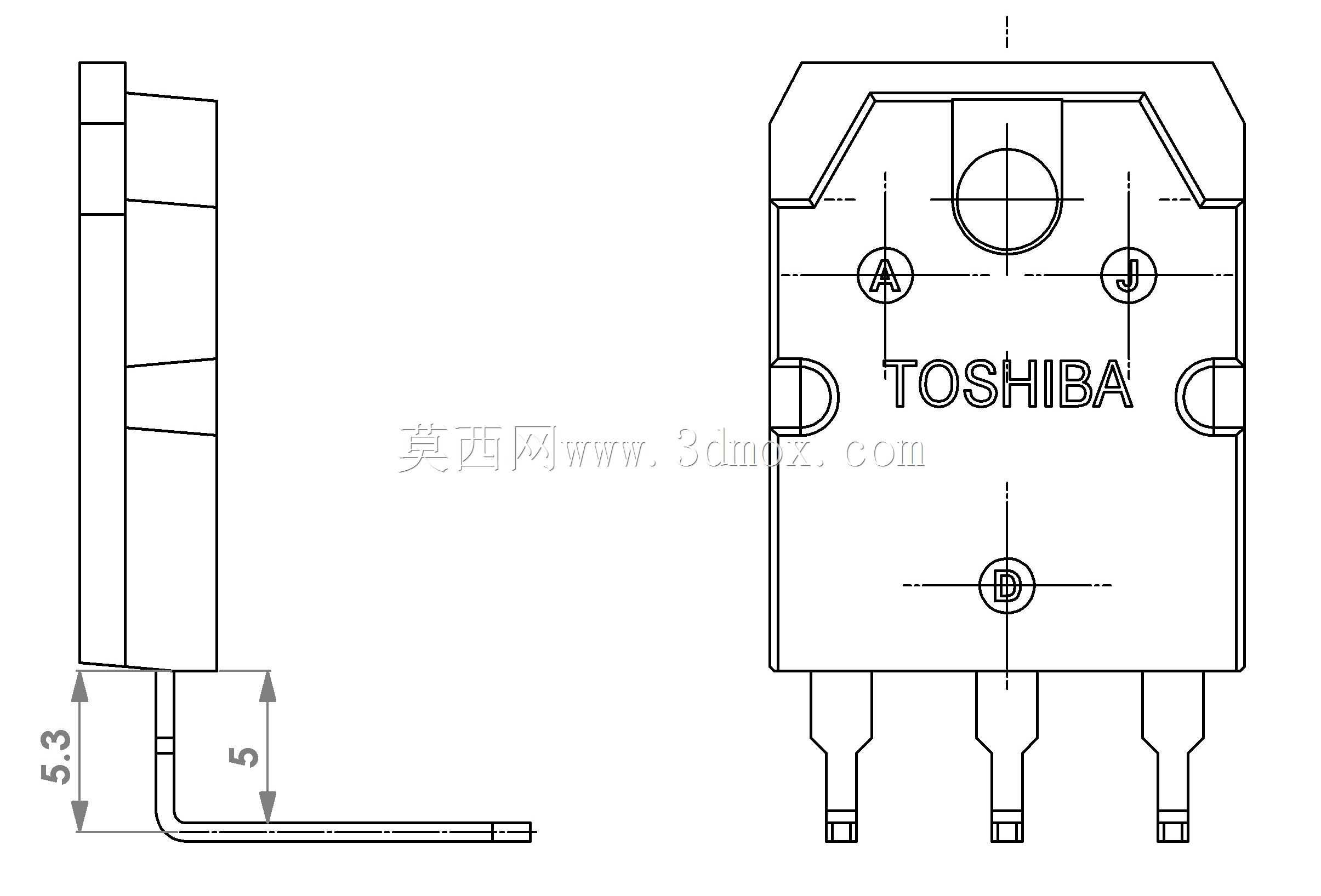

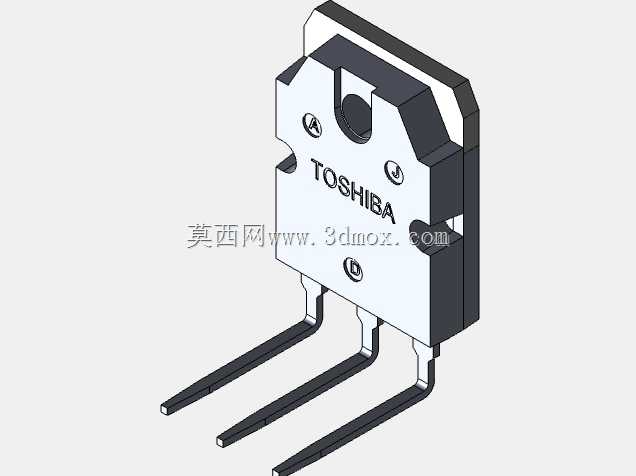

　　这款三维结构在设计时完全参照量产实物的尺寸链做还原：三个成型引脚的弯折角度、引脚间距、引脚伸出PCB板面后的高度都严格对应实物参数，塑壳表面的标识区域、散热基面的平面度特征、引脚根部的塑封包裹厚度都做了精准复刻，没有做简化处理。做散热匹配设计时，可以直接将对应规格的铝挤散热片、绝缘垫片、锁附螺丝装配到模型上，检查绝缘片的覆盖范围是否足够、螺丝头是否会与塑壳边缘产生干涉，甚至可以模拟锁附力矩下的器件形变趋势，提前规避散热片压裂塑壳的风险。

　　在PCB布局阶段，将这个三维模型导入到PCB设计软件的3D预览环境中，可以直观检查器件与周边元器件的高度差，比如当器件旁边布置高压电解电容时，能够确认电容本体是否会与功率器件的塑壳或者散热片产生空间冲突，也能核对引脚焊盘的位置是否与器件引脚的成型位置完全匹配，避免出现波峰焊后引脚浮高、虚焊的问题。对于做自动化产线工装设计的工程师来说，这个模型还可以用来校验吸嘴取料位置、插件机导向轨道的宽度是否适配，提前测算插件时的引脚导入角度，减少量产阶段的设备调试时间。

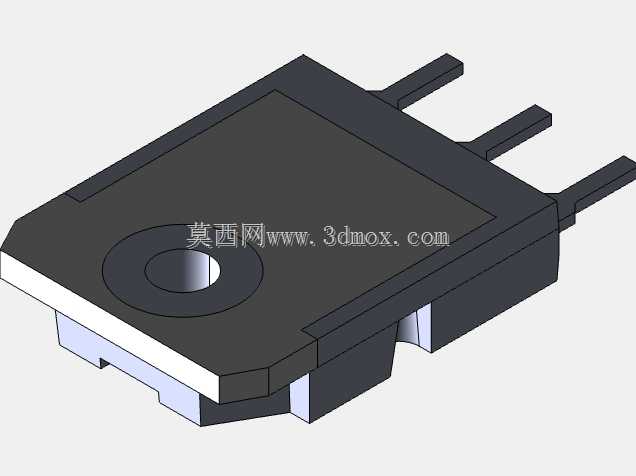

　　从封装本身的功能特性来看，TO-3P(N)封装属于典型的直插式功率封装，背部的金属散热基面直接与器件内部的芯片载片相连，因此在应用时需要根据绝缘等级要求选择是否加装绝缘导热垫片，模型中准确还原了散热基面的尺寸以及基面与塑壳的台阶差，方便工程师在选型导热垫片时直接匹配尺寸，不需要反复测量实物。三个引脚的标识位置也完全对应实物，在做线束连接或者母排设计时，可以直接根据模型上的引脚位置规划走线路径，避免出现引脚接反的低级错误。

　　很多工程师在做三维建模时，容易把这类功率器件的模型做过度简化，比如忽略引脚的弯折弧度、把塑壳的边角做成直角，这些看似微小的误差，在紧凑结构的电源产品设计中很容易引发装配问题，比如引脚弯折弧度不对，会导致器件插装后引脚应力过大，长期温度循环后出现引脚断裂的失效问题；塑壳边角没有做倒角处理，会导致装配时与周边的绝缘隔板产生刮擦，损坏绝缘层。这款模型完全规避了这些简化带来的问题，所有的工艺圆角、引脚成型的过渡圆弧、塑壳表面的脱模斜度都做了真实还原，能够完全匹配实物装配的所有空间要求。

　　在做产品的安规距离校验时，这个模型也能发挥很大作用，通过测量模型上带电引脚与散热片、周边接地结构的空间距离，可以直接核对是否满足相应电压等级的电气间隙要求，不需要等到样机制作阶段再做距离测量，大幅缩短产品的开发迭代周期。对于教学场景来说，这个精准的三维模型也可以用来讲解功率半导体封装的结构组成，让学习者直观理解塑封层、引脚、散热基面之间的位置关系，理解封装结构对器件散热能力、载流能力的影响。
