步进驱动器用RJ45转接适配板结构

　　在数控设备的步进驱动系统布线场景中，信号传输的稳定性直接决定了步进电机的运行精度，不少现场布线会采用标准以太网网线来传输驱动控制信号，这就需要在驱动器端设置对应的转接结构，来实现板载电路与网线接口的可靠连接，本次建模的RJ45转接适配板正是针对这一需求设计的配套结构。

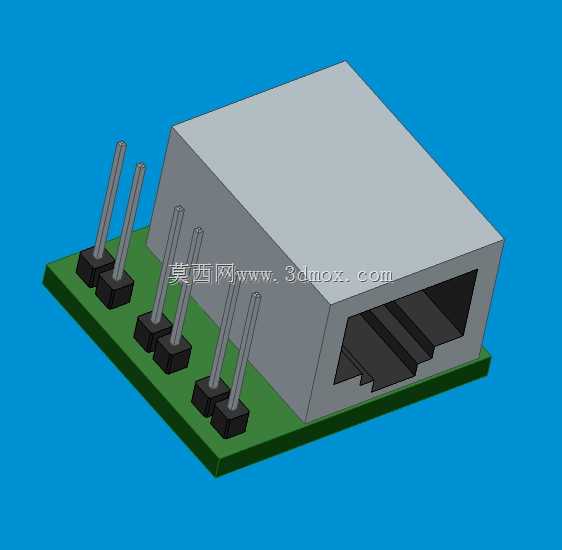

　　从实际安装边界来看，该适配板采用双层结构设计，底层为绿色PCB基材板，作为整个转接部件的承载基底，板上预留的插针采用直插式排布，六根金属插针分三列平行布置，每根插针根部都设置了黑色的绝缘固定座，既可以保证插针与PCB板焊接后的结构强度，也能避免插针之间出现信号干扰，插针的伸出长度经过适配，刚好匹配常规步进驱动器控制端口的插接深度，安装时不需要额外调整插针长度，直接对准端口压入即可完成初步固定，后续可通过波峰焊或者手工补焊实现电气连接的可靠性。

　　上层的RJ45接口主体采用屏蔽式金属外壳封装，外壳做了圆角钝化处理，避免安装过程中划伤操作人员或者周边线材，接口内部的弹片与卡槽完全符合标准RJ45接头的尺寸规范，常规的超五类、六类水晶头都可以顺利插入，卡扣卡合后能提供足够的拉脱力，避免设备运行过程中因为振动导致网线脱落。接口主体在PCB板上的安装位置经过偏移设计，避开了插针的焊接区域，不会出现焊接时热量传导导致接口塑料件变形的问题，同时接口的开口方向与插针排布方向垂直，安装到驱动器上之后，网线可以从驱动器侧面引出，不会和驱动器上方的散热结构、其他接线端子产生空间干涉。

　　设计过程中重点考虑了工业现场的抗干扰需求，RJ45接口的金属外壳预留了接地焊盘，可以直接和PCB板上的接地层连通，配合屏蔽网线的金属屏蔽层，能够有效阻隔车间内变频器、伺服电机等设备产生的电磁干扰，避免步进驱动器出现丢步、误触发等问题。PCB板的外形尺寸做了紧凑化处理，整体长宽尺寸控制在常规驱动器预留的安装空间范围内，板的边缘没有突出的尖锐结构，即使在密集排布的驱动柜内安装，也不会和相邻的驱动器模块产生磕碰。

　　从功能特性上看，该转接板不需要额外的信号转换电路，直接通过板上的走线实现RJ45接口引脚与插针的一一对应，信号传输路径短，传输损耗小，能够支持最高百兆的控制信号传输速率，完全满足步进驱动器的脉冲、方向、使能等控制信号的传输要求。插针的直径选用了标准的0.64mm规格，和市面上绝大多数步进驱动器的控制端口针孔尺寸匹配，不需要定制对应的接插件，替换成本低，现场维护时如果出现插针弯折、接口损坏的情况，可以直接整体更换该转接板，不需要对驱动器主体进行拆解维修，能够大幅缩短设备的停机维护时间。

　　在建模过程中，所有结构的尺寸都按照实际生产的公差要求进行了预留，插针与固定座之间的配合间隙、接口外壳与PCB板的焊接间隙、水晶头插入接口的配合间隙都做了合理设置，既不会因为间隙过小导致装配困难，也不会因为间隙过大出现结构松动、接触不良的问题。PCB板的厚度选用了常规的1.6mm板材，能够提供足够的结构强度，安装后不会因为网线的拉扯出现板体变形，接口主体的高度经过核算，安装后顶部与驱动器外壳的内表面保留了足够的安全间隙，不会出现装配时顶住外壳的问题。

　　实际应用中，该转接板不仅可以用在步进驱动器上，也可以适配其他采用RJ45接口传输控制信号的工业设备，只要设备的控制端口插针排布与该板匹配，就可以直接替换使用，通用性较强。板上的走线宽度按照控制信号的电流大小做了匹配，每根信号走线的载流量都留了足够的余量，长时间运行也不会出现走线过热的问题，接口内部的引脚弹片采用了高弹性铜材，经过多次插拔后依然能保持足够的接触压力，保证信号传输的稳定性。
