绿色垃圾破碎设备核心轴类构件设计

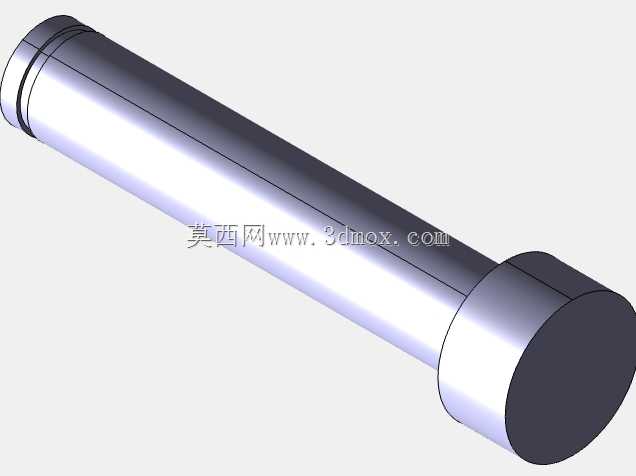

　　在城乡生活垃圾资源化处理、厨余垃圾预处理、园林废弃物粉碎等场景中，垃圾破碎设备是整套处理线前端的核心单元，直接决定后续筛分、发酵、转运工序的处理效率，而破碎辊的长轴构件作为设备核心传动与刀具承载部件，其结构合理性直接影响整机运行稳定性与连续作业寿命。本次设计的轴类构件，针对绿色垃圾含水率高、物料韧性强、夹杂硬质杂物的工况特点做了针对性结构优化，区别于普通矿石破碎设备的粗短重载轴设计，该轴采用细长等径光轴主体结构，表面做硬化耐磨处理，可适配多组间隔排布的破碎刀盘安装需求，刀盘通过键槽与轴体周向固定，轴向采用隔套定位，可根据处理物料的粒径要求灵活调整刀盘间距，适配不同破碎粒度的作业需求。从安装边界来看，该轴两端预留标准轴承位，可适配常用的带座外球面轴承安装，轴承位的轴肩高度严格按照机械设计手册中轴系固定的要求取值，既保证轴承内圈的轴向定位可靠性，又避免轴肩过高导致轴承拆卸困难；轴的一端预留联轴器安装位，可直接与行星减速机输出端连接，传动链短，传动效率高，同时减少了额外的传动支撑结构，压缩了整机的横向安装尺寸，适合中小型移动式垃圾破碎站的紧凑布局需求。

　　设计过程中，首先针对绿色垃圾破碎的载荷特性做了受力分析：这类物料破碎时的载荷并非持续恒定的重载，而是伴随物料切入产生的周期性冲击载荷，同时长期接触高含水率的易腐蚀物料，因此轴体材质选用40Cr调质处理，表面硬度控制在HB240-280区间，既保证芯部的韧性可承受冲击载荷，又让表面具备足够的耐磨性应对刀盘安装位的微动磨损，轴承位与密封位额外做了高频淬火处理，硬度达到HRC45以上，避免长期运转后轴颈磨损导致密封失效、轴承跑内圈的故障。

　　从外形尺寸来看，轴的总长度根据破碎腔的有效工作宽度确定，轴身的直线度公差控制在0.1mm/m以内，避免长轴高速运转时出现挠曲变形导致刀盘偏摆，进而引发刀盘与梳齿板碰撞、设备振动超标的问题；轴上的键槽采用对称度公差管控，保证每个刀盘安装后周向位置一致，让所有刀片的切入角度统一，减少破碎过程中的偏载，降低轴承受的附加径向力。实际应用中，这类长轴结构的破碎辊可处理园林修剪枝条、厨余有机垃圾、废弃纸质包装等多种绿色废弃物，破碎后的物料粒径均匀，满足后续堆肥、资源化造粒的进料要求；轴体的光轴设计也减少了物料缠绕的风险，相比带台阶的异形轴，光轴表面不易挂住纤维类物料，减少了设备停机清理的频次，提升连续作业时长。

　　在安装维护层面，该轴的等径设计让刀盘、隔套的拆卸无需额外的专用工装，从轴端即可依次抽出所有安装部件，更换磨损刀盘或者维护轴承时的作业时间比传统阶梯轴缩短40%左右，适合垃圾处理场站运维人员技能水平参差不齐的实际情况，降低运维门槛。同时轴的两端密封位采用标准尺寸设计，可适配常用的骨架油封与迷宫密封组合结构，有效阻挡破碎过程中产生的汁水、碎屑进入轴承腔，延长轴承的更换周期，减少设备非计划停机时间。设计时也充分考虑了动平衡要求，轴体在加工完成后需做动平衡校正，平衡等级按照G6.3级别管控，避免设备运行时因轴系不平衡产生的振动传递到机架，引发整机结构疲劳、紧固件松动等问题，适配每天8-12小时的连续作业工况。
