PP塑料回收破碎生产线结构设计方案

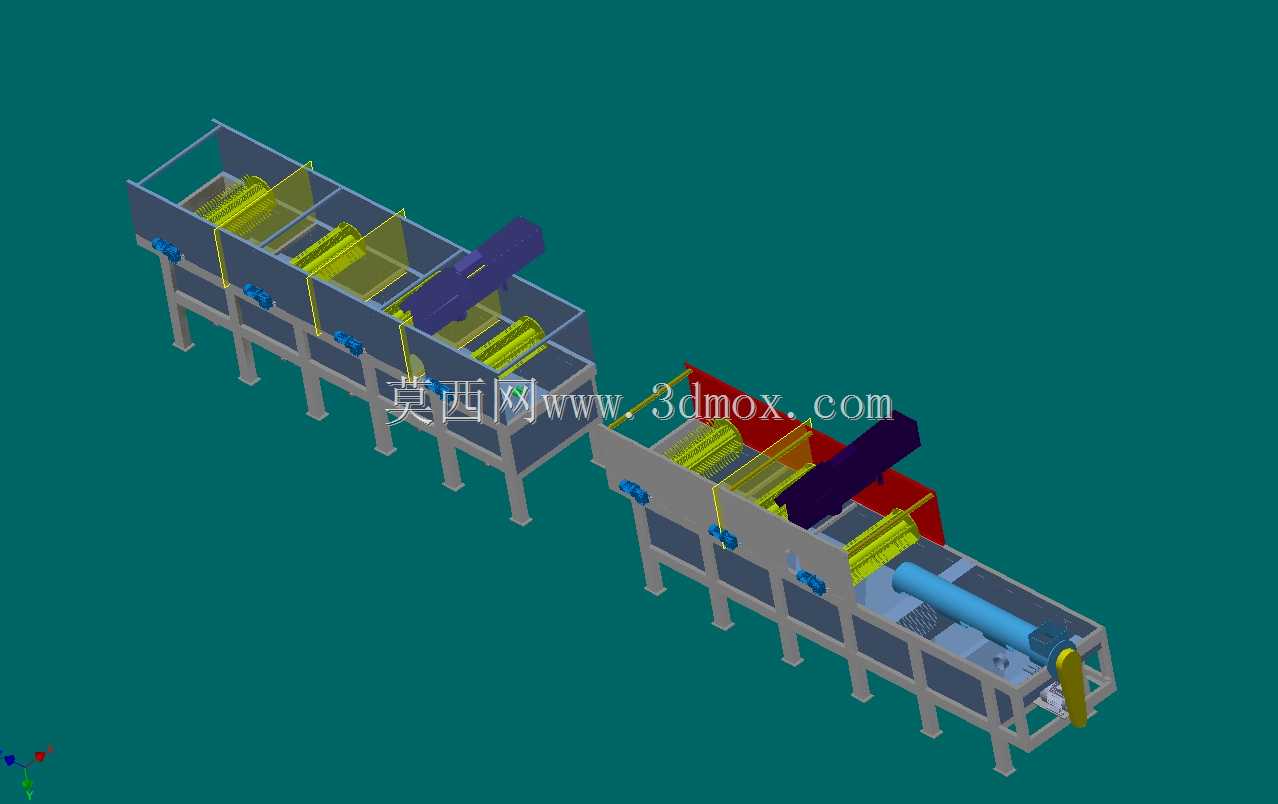

　　从结构设计逻辑来看，进料段设置倾斜导料板，导料板表面加装可更换的耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速拆卸更换，无需整体更换导料结构；导料板两侧设置挡料侧板，防止物料在推送过程中从侧边洒落，挡料板高度根据PP塑料堆料密度设计，可容纳单次0.8立方米左右的待破碎物料，减少人工补料频次。预压推送段采用平行布置的双辊推送结构，辊体表面焊接防滑凸条，可将蓬松的PP塑料物料逐步压实推送至破碎腔入口，避免蓬松物料卡滞在进料口导致设备空转；推送辊的驱动端采用独立减速电机传动，可根据待破碎物料的硬度、蓬松度调整推送转速，当物料硬度较高时降低推送速度，保证破碎腔负荷稳定，避免电机过载。这套PP塑料回收破碎处理设备，主要面向中小型再生塑料加工场景，适配日常消费后PP硬塑料、工业边角PP料的前置破碎工序，可对接后续清洗、造粒生产线完成整线工艺衔接，解决传统单台破碎机进料不均、破碎粒度波动大、人工上料劳动强度高的实际生产痛点。设备整体采用分段式机架布局，沿物料输送方向依次排布进料导料段、预压推送段、破碎腔段、出料导料段，各段通过螺栓连接固定在统一的型钢焊接机架上，机架底部预留地脚螺栓安装孔，可直接固定在硬化混凝土地面，安装时需保证机架整体水平度偏差不超过千分之二，避免运行过程中因振动偏移产生设备异响或部件磨损。

　　破碎腔段采用卧式刀辊结构，动刀采用错位排布方式安装在刀辊上，定刀固定在破碎腔壳体上，动刀与定刀之间的间隙可通过调整螺栓进行微调，间隙调整范围在2mm到8mm之间，可根据后续工艺要求的破碎粒度调整间隙大小，适配不同粒径要求的破碎作业；破碎腔壳体采用对开式结构，检修时可打开上半部分壳体，快速更换磨损的动刀、定刀，无需拆解整体进料、出料结构，大幅缩短设备检修停机时间。出料段设置倾斜出料导槽，导槽末端可对接皮带输送机或者风送管道，将破碎完成的PP塑料颗粒直接输送至下一清洗工序，导槽底部设置可开合的检修口，可定期清理导槽内卡滞的未完全破碎物料，避免长期堆积堵塞出料通道。

　　设备的安全防护设计覆盖所有运动部件外侧，传动皮带、联轴器位置加装钢板焊接的安全防护罩，防护罩上开设散热通风孔，既保证传动部件的散热需求，又避免人员误触运动部件产生安全事故；设备进料口位置设置安全联锁挡板，当挡板被异常抬起时，设备主电机自动断电停机，防止人员伸手进入破碎腔引发安全事故。从安装边界来看，设备整体长度约12米，宽度约2.2米，设备最高点距离地面高度约3.1米，安装时需在设备周边预留不小于1.5米的操作维护空间，方便日常巡检、刀具更换、部件检修作业；设备主供电线路需从机架侧面的布线槽内排布，布线槽采用镀锌钢板制作，可保护线路不受物料剐蹭、车间积水侵蚀。

　　在实际生产应用中，这套设备可处理的PP塑料物料包括日常PP塑料周转箱、PP塑料管材边角料、PP注塑件浇口料、废弃PP塑料包装容器等，处理后的破碎料粒度均匀，粉末占比低，可有效降低后续清洗、造粒工序的能耗；设备各段的驱动电机均设置过载保护装置，当破碎腔进入金属等不可破碎异物时，电流检测装置会触发设备停机保护，避免刀辊、刀具被硬物打坏，减少设备故障损失。机架的焊接结构采用去应力处理，焊接完成后整体抛丸除锈再喷涂防锈漆与面漆，可适应再生塑料加工车间潮湿、多粉尘的工作环境，延长设备整体使用寿命；各转动部位的轴承座均采用密封式轴承，配套加注耐高温润滑脂，可在连续8小时作业的工况下稳定运行，日常维护仅需按周期补充润滑脂即可，无需频繁拆解保养。
