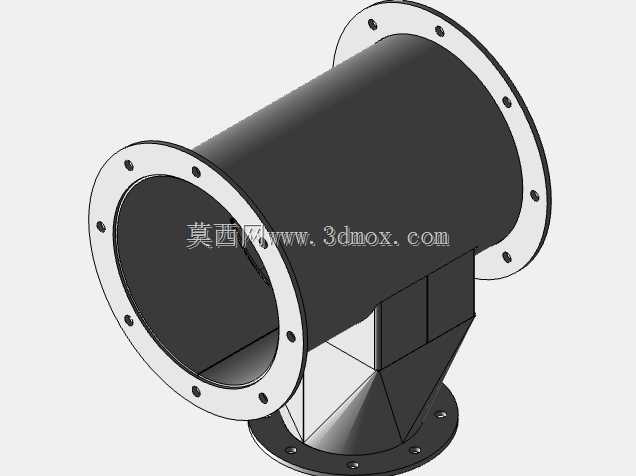

三通法兰连接式粉体研磨腔体结构

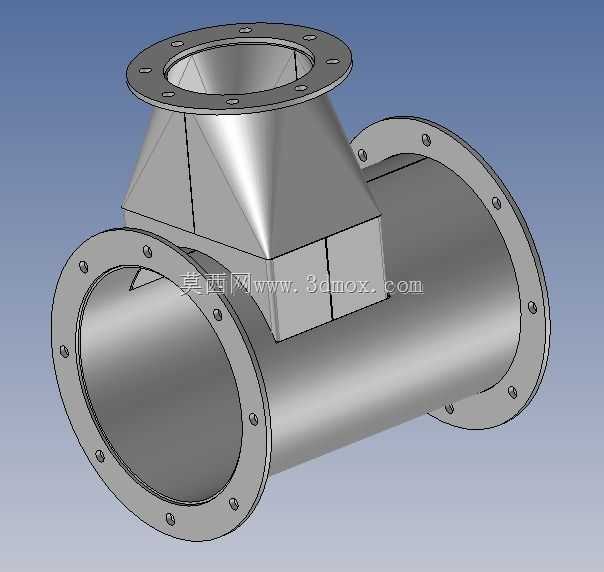

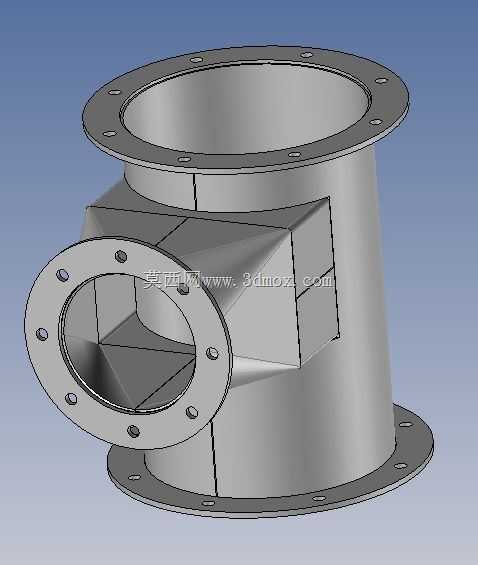

　　该结构为粉体研磨设备的核心腔体部件，主要应用于工业粉体加工生产线的物料粉碎环节，常见于食品粉料、化工粉体、矿物细粉加工场景中，作为研磨主机的进料、出料与研磨腔集成承载结构使用。从实际工况来看，该部件需要承接上方进料口的待研磨物料下落，侧方接口可对接进风管路或者侧进料通道，下方法兰对接研磨出料段或者分级轮组件，三个接口均采用法兰盘螺栓连接形式，法兰盘上均匀分布螺栓过孔，可匹配对应通径的工业管道连接标准，安装时通过螺栓紧固配合密封垫片即可完成管路对接，无需额外焊接作业，拆装维护效率较高。

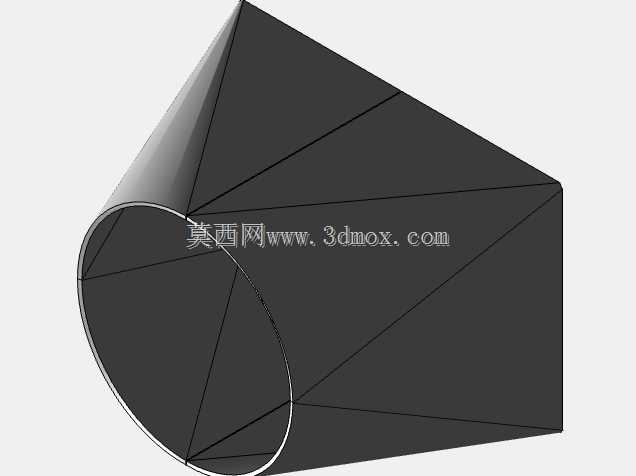

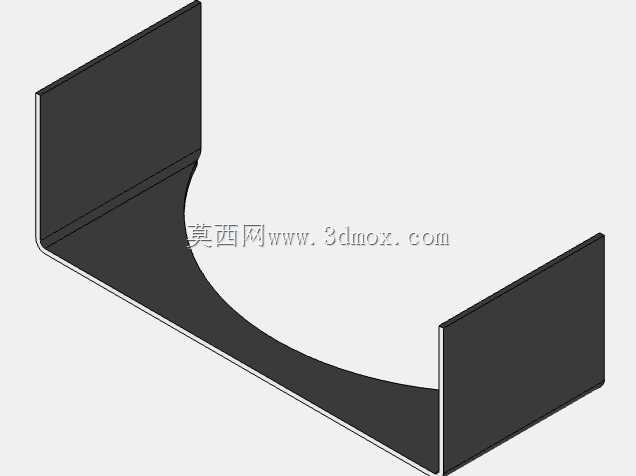

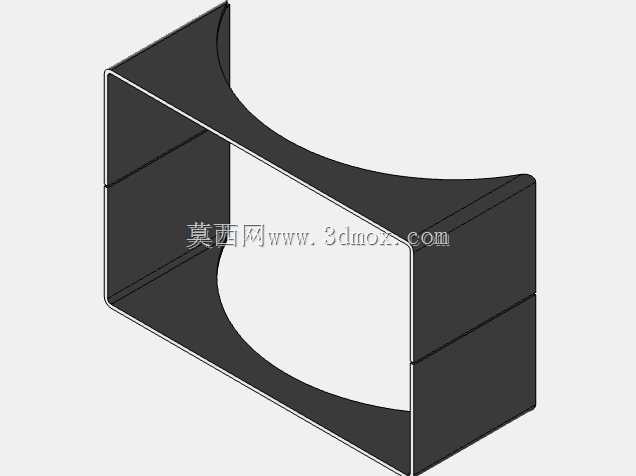

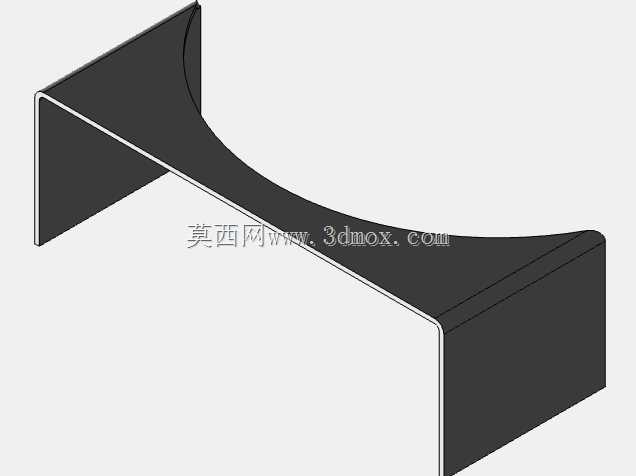

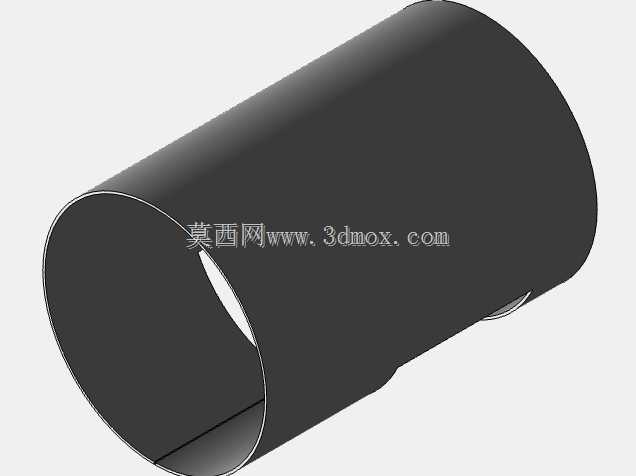

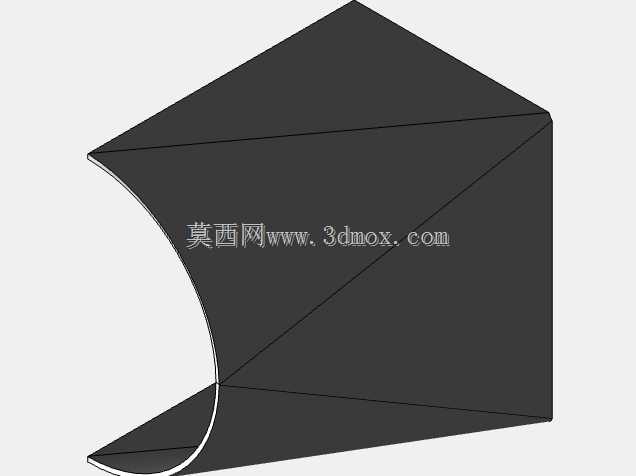

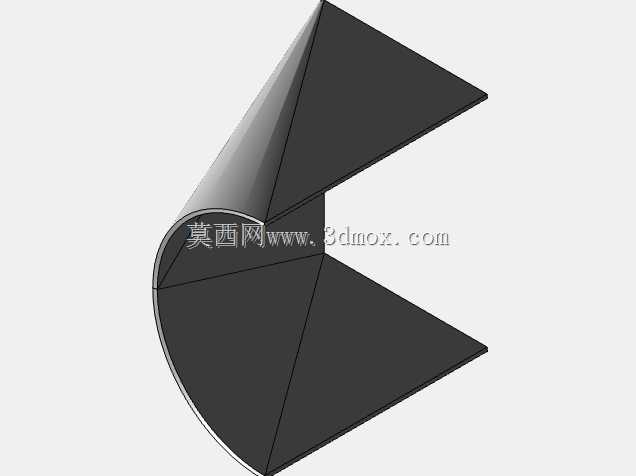

　　从结构设计逻辑来看，主体采用直筒段作为主腔体，侧方斜向接入的接口与主腔体内部形成贯通流道，内部交汇区域做了平滑过渡处理，避免物料在转角处堆积卡滞，减少粉体输送过程中的阻力，同时防止长期运行后物料残留结拱。主腔体上下两端的法兰盘直径大于筒身外径，预留了足够的螺栓操作空间，侧方法兰的安装面与主腔体轴线呈垂直角度，对接后管路与侧接口同轴度有较好的保障。整个壳体采用钣金焊接成型思路设计，筒身由板材卷制后焊接纵缝，法兰盘与筒身、侧接口的连接位置采用满焊工艺，可满足粉体输送过程中的密封要求，避免运行时粉尘外溢。

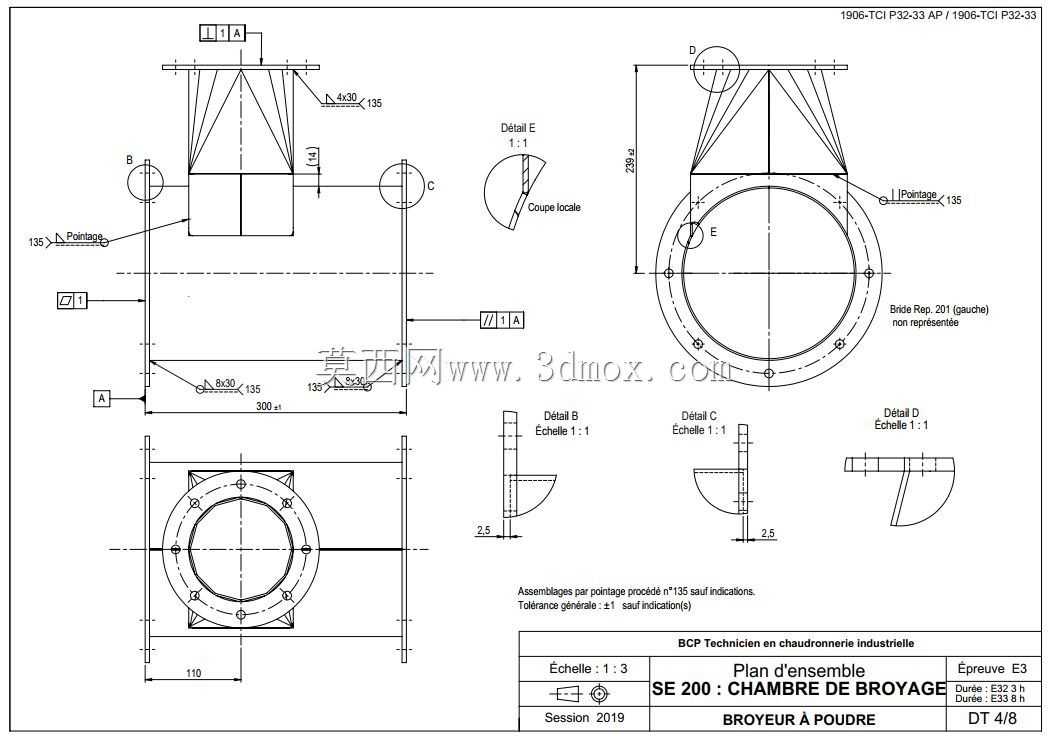

　　在安装边界方面，上下法兰的端面平行度需要控制在合理公差范围内，保证对接后整机的同轴度，避免后续安装研磨转子时出现偏磨问题；侧方法兰的端面与主腔体轴线的垂直度公差也需要严格控制，防止对接管路后产生额外的安装应力。腔体内部的流道交汇处没有尖锐棱角，所有转角均做了圆弧过渡，既可以减少物料冲刷造成的局部磨损，也能避免粉料在死角处堆积变质，对于有清洁要求的食品、医药类粉体加工场景，该结构也能满足快速清理的需求。

　　从功能特性上看，该腔体作为研磨设备的外壳承载结构，既需要承受内部粉体流动的压力，也要承担上部进料装置、下部研磨组件的部分重量，因此筒身壁厚选取时充分考虑了刚性需求，满焊后的壳体整体刚性较好，运行时不会因为内部气流扰动或者设备振动产生明显形变。三个法兰接口的通径匹配常规粉体输送管路的尺寸规格，可直接适配现有生产线的管道布局，不需要额外做变径转接，降低了现场安装的改造成本。侧接口的位置设置在主腔体中下部，既可以作为补风通道为研磨腔提供分级气流，也可以作为辅料添加口投入需要混合研磨的其他组分，适配不同工艺的使用需求。

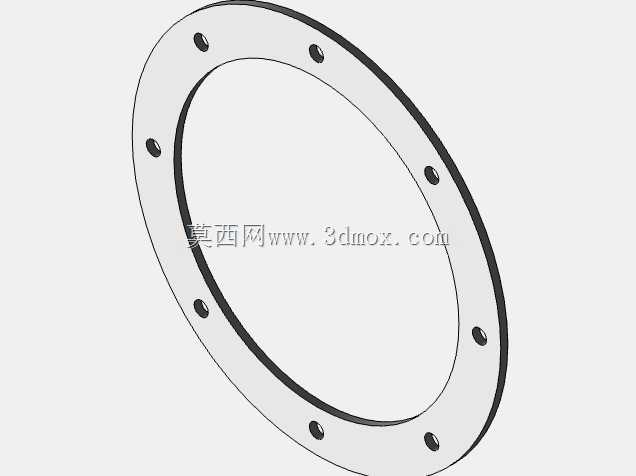

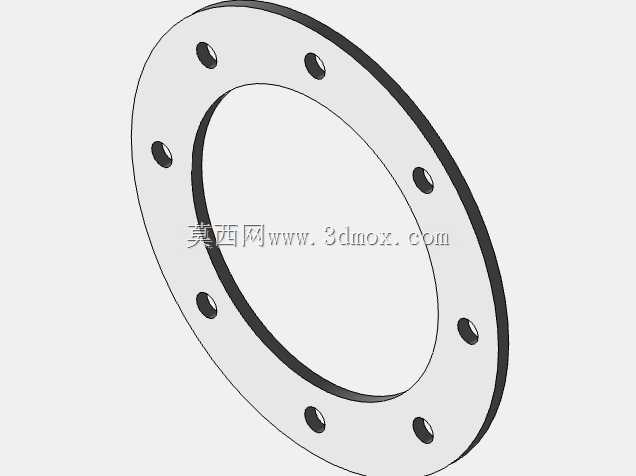

　　在实际生产应用中，该类腔体结构通常会根据研磨物料的磨损特性选择对应材质，普通工况下采用普通碳钢焊接后做内壁抛光处理即可，针对磨损较强的矿物粉体加工场景，可在腔体内壁粘贴耐磨衬板或者直接采用耐磨钢板加工，延长部件的使用寿命。法兰盘上的螺栓孔采用统一的节圆直径设计，同规格设备的腔体可以实现互换，后期维护时不需要重新匹配安装孔位，可快速完成备件更换，减少生产线停机时间。
