EVE LF304方形磷酸铁锂电池单体结构

　　这款棱柱形磷酸铁锂电芯，目前在工商业储能柜、户用储能系统、低速电动车辆、通信基站后备电源等场景中应用占比逐年提升，核心原因在于其方形硬壳结构的空间利用率远高于同容量圆柱电芯，成组时无需额外设计复杂的弧形固定卡位，能大幅压缩电池包的整体冗余空间。从实际使用角度看，该电芯额定电压平台为3.2V，304Ah的容量设计属于大单体范畴，单颗电芯即可覆盖小功率备电场景的容量需求，多颗串并联后可适配MWh级大型储能电站的模组搭建需求，相比小容量电芯，能有效减少成组时的连接排数量，降低连接点接触电阻带来的能量损耗，同时减少后续运维过程中连接点松动、发热的故障点。

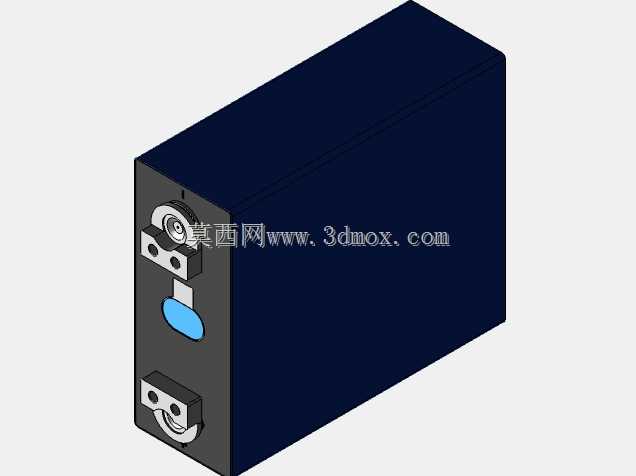

　　从结构设计思路来看，这款电芯采用深蓝色硬质金属外壳作为封装主体，外壳侧壁做了微小的弧度过渡处理，并非完全直角的棱柱结构，这种设计一方面是为了提升壳体的抗形变能力，在电芯充放电过程中内部极片膨胀时，壳体能提供足够的约束强度，避免鼓胀导致的极片错位、内部短路风险；另一方面也能在成组安装时，为相邻电芯之间预留微小的膨胀间隙，无需额外加装整片的缓冲垫，仅在模组两端设置弹性压紧结构即可满足膨胀补偿需求。电芯的极柱端统一布置在壳体的同一侧端面，正负极端柱采用上下错位布局，正极端柱带有蓝色绝缘防护套，负极端柱为裸露金属连接位，这种错位设计能有效避免成组接线时正负极接反的操作失误，同时极柱端面与壳体端面齐平，连接排安装后不会突出电芯主体轮廓，能进一步压缩模组的横向安装尺寸。极柱周边设置了两个对称的定位安装孔，孔位内嵌金属衬套，在电芯装入模组固定架时，可通过定位销快速实现精准对位，避免安装过程中极柱受到侧向剪切力，同时固定螺丝锁紧时的压力由衬套承担，不会传导至壳体内部的极耳连接位置，防止长期震动环境下极耳断裂的问题。极柱旁还集成了小型的防爆阀结构，当电芯内部出现异常压力升高时，防爆阀会优先开启泄压，避免电芯发生爆裂，泄压方向朝向极柱侧的外侧，不会冲击相邻电芯的壳体，降低热失控蔓延的风险。

　　从安装边界尺寸来看，这款电芯的主体为规则长方体结构，端面的极柱、定位孔、防爆阀所有突出结构均未超出壳体的宽度与高度轮廓，因此在设计电池包安装仓时，可直接按照电芯主体的长宽高尺寸预留安装空间，仅需在极柱侧预留不小于15mm的接线操作空间即可满足安装与维护需求。电芯外壳为金属材质，安装时需在电芯与固定支架之间加装绝缘垫片，避免壳体与金属支架直接接触导致的漏电风险，相邻电芯之间可根据散热需求选择加装0.5-1mm厚的导热硅胶垫，既可以填充间隙提升散热效率，也能为电芯膨胀提供微量缓冲。在成组设计时，该电芯的重量分布均匀，重心位于壳体几何中心位置，吊装或搬运时可采用端面夹持的方式，不会出现重心偏移导致的滑脱问题。从功能特性上看，磷酸铁锂材质的电芯循环寿命长，高温环境下的稳定性优于三元材质电芯，适合在户外储能、通信基站等环境温度波动较大的场景使用，大单体的设计也让BMS的采集点数量大幅减少，降低了电池管理系统的复杂度与成本。在实际选型过程中，需要注意该电芯的极柱连接扭矩要求，锁紧连接排螺丝时需严格控制扭矩范围，扭矩过大会导致极柱变形损坏内部密封结构，扭矩过小则会导致接触电阻过大发热，影响电芯的正常使用。另外，该电芯的壳体具备一定的结构强度，但不能作为承重结构使用，电池包设计时需将承重载荷分配到外部的模组框架上，避免电芯壳体长期受力导致变形，影响内部极片的对齐度与使用寿命。
