管状胶体铅酸储能电池三维结构设计

　　在通信基站后备供电、光伏离网储能、轨道交通辅助供电这类对供电可靠性要求极高的场景里，管状胶体铅酸电池一直是长循环寿命储能方案的主流选型，本次建模的5OPzV350规格产品，正是这类场景中适配大容量备电需求的典型型号。做这类储能部件的三维建模，首先要跳出普通消费类电池的设计逻辑，工业储能电池的安装边界、极柱布局、壳体强度优先级远高于外观装饰性，整个建模过程要完全贴合现场安装、运维、组串连接的实际工程需求。

　　从实际用途来看，这类管式胶体电池区别于普通AGM铅酸电池的核心点，在于胶体电解质的固化封装设计，内部采用管状极板结构，相比平板极板拥有更大的反应面积与更强的抗深循环能力，能够适应频繁充放电、高温高湿、偏远无人值守站点的恶劣运行环境，日常运维中不需要额外补加电解液，大幅降低了站点的运维成本。建模时首先要确定的是安装基准面，这类立式安装的工业电池，底部是完全平整的安装接触面，需要预留电池架安装的定位槽位置，壳体的长宽尺寸严格匹配标准19英寸电池架的层架间距，单只电池的高度要考虑多层叠装时上层电池的底部间隙，避免组串安装时出现挤压干涉。

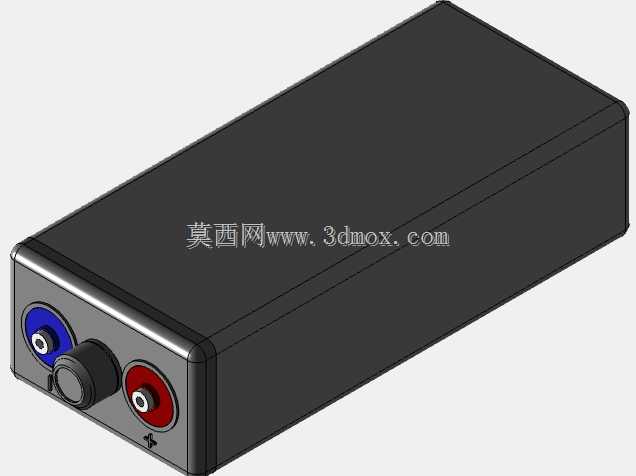

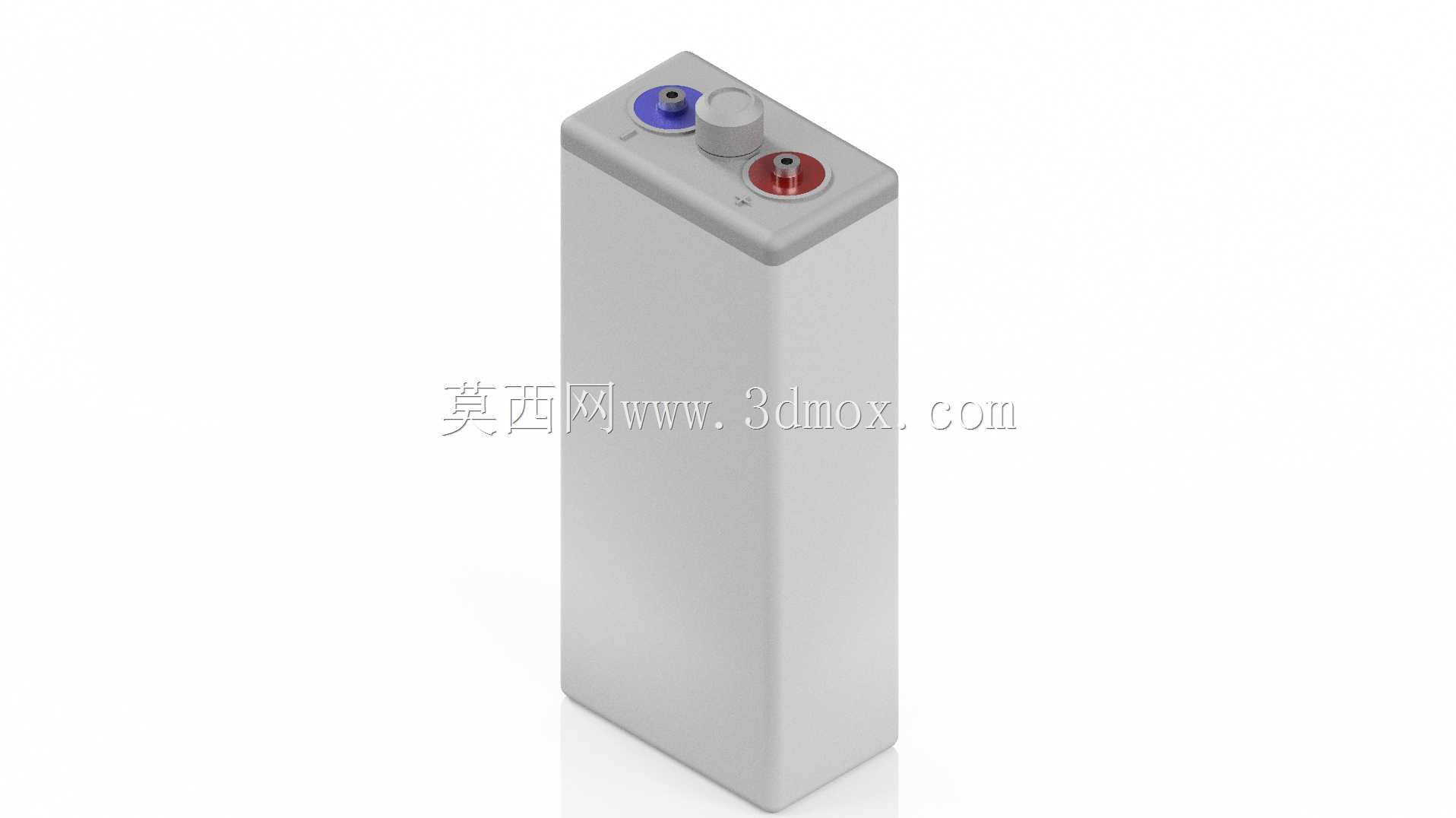

　　外形结构上，电池壳体采用高强度ABS注塑成型，建模时要还原壳体侧壁的加强筋结构，这些加强筋不是装饰性结构，一方面是提升壳体注酸后的抗鼓胀能力，电池在满电状态下内部会产生一定压力，加强筋的分布要对应内部极板组的支撑位置，避免长期使用后壳体变形；另一方面侧壁的筋条也能在多只电池并排安装时形成自然散热间隙，避免电池组紧密排列导致的热量积聚。顶部的极柱布局是建模的核心细节，正负极柱采用对角分布设计，红色标识为正极、蓝色标识为负极，极柱的高度、螺纹尺寸要严格匹配通用铜排连接端子的尺寸，极柱周围的密封槽结构要还原到位，这部分是防止电解液渗漏、极柱爬酸的关键结构，中间的注液密封阀采用单向排气设计，建模时要体现阀座的卡扣结构，还原实际生产中胶封装配的配合关系。

　　设计思路上，整个模型的结构拆分要完全对应实际生产的装配流程：壳体作为主体承载结构，内部的管状极板组、胶体电解质填充腔、汇流排连接结构都要在模型中预留对应的装配位置，虽然外观模型不需要完全还原内部极板的每一处细节，但壳体内部的限位筋位置要和极板组的尺寸匹配，确保结构设计的合理性。顶部的盖板和壳体采用超声波焊接配合密封胶的双重密封结构，建模时要还原盖板边缘的焊接止口，止口的深度、宽度要符合注塑件的焊接工艺要求，避免出现工艺不可实现的结构。极柱的铜嵌件部分要体现和盖板的注塑包胶结合结构，这部分是极柱密封的核心，嵌件周围的密封凸台尺寸要符合防爬酸的设计要求。

　　安装边界方面，单只电池的重量较大，建模时要考虑顶部吊装、底部搬运的结构预留，壳体底部的叉车槽位、顶部的提手安装位都要对应实际运维的操作需求，多只电池组串连接时，极柱的位置要保证铜排连接时不需要额外弯折，相邻电池的极柱间距要匹配标准连接铜排的孔距，避免现场安装时出现铜排无法对位的问题。另外，电池表面的标签粘贴区域要做平整处理，不能有加强筋凸起，方便运维时粘贴电池编号、充放电记录标签。

　　从结构设计的细节来看，这类管式胶体电池的壳体圆角设计也有工程考量，底部的圆角半径要满足注塑成型的脱模要求，同时避免安装时边角磕碰损伤；顶部边缘的圆角要考虑运维人员操作时的安全性，避免尖锐边角划伤。整个模型的比例完全按照实物尺寸还原，没有做夸张的外观修饰，所有结构特征都服务于实际使用需求，能够直接用于电池架布局设计、机房供电系统排布、安装运维模拟等工程场景，为储能系统的结构设计提供准确的三维参照。
