WeCool Moonwalk迷你耳机内置锂电池结构

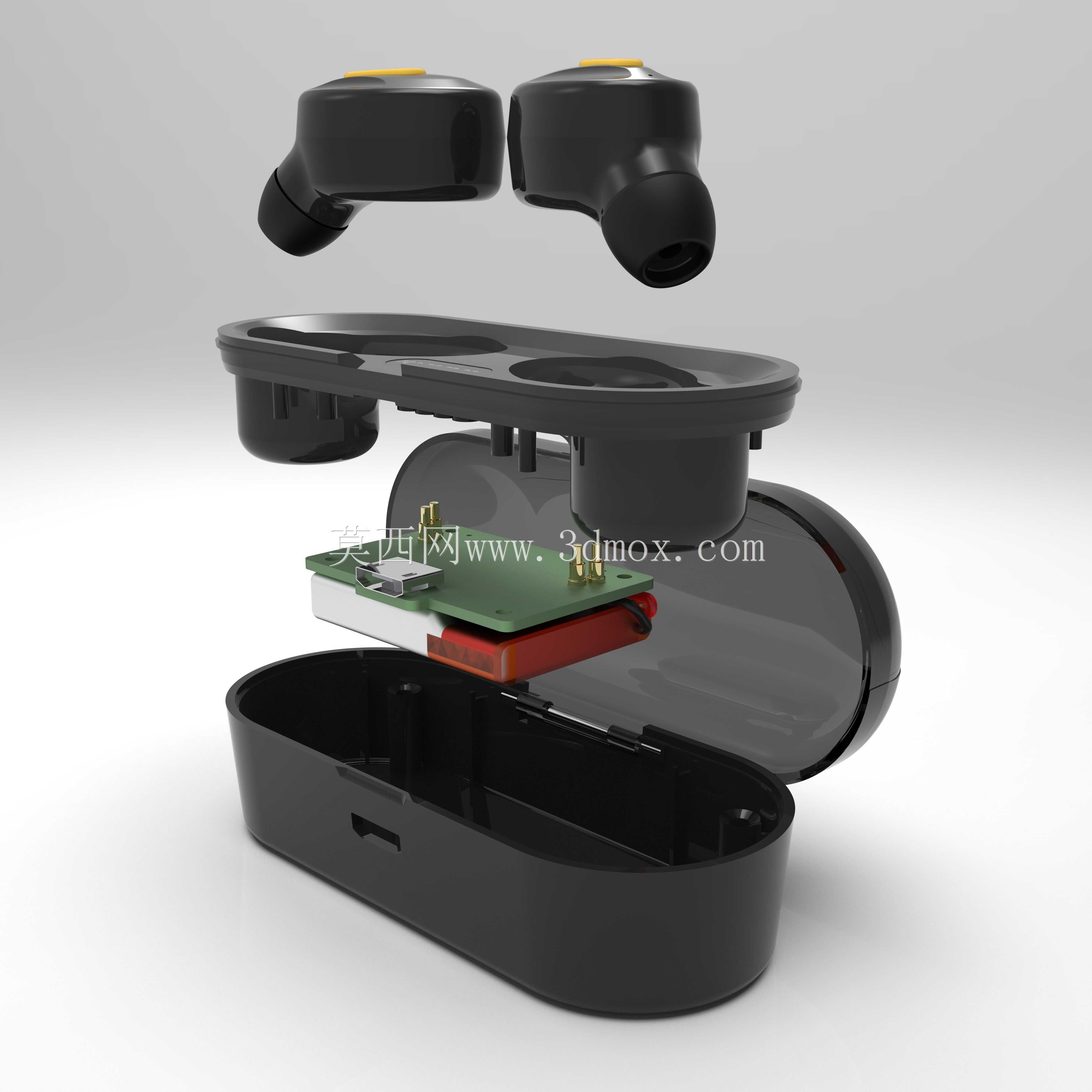

　　做消费电子结构设计快八年，经手的TWS耳机内置电池方案少说也有四十多套，这次拆解复刻WeCool Moonwalk这款耳机的内置电池结构，最直观的感受是小体积储能件的设计边界卡得比想象中更死。先从实际应用场景说，这类软包聚合物锂电池是真无线蓝牙耳机的核心供电载体，单耳内置的电池要兼顾佩戴时的重量平衡、腔体内部的空间挤占，还要扛得住日常佩戴时的汗液侵蚀、意外跌落的冲击，以及反复充放电的循环寿命要求，很多新手做耳机结构时总把电池当成标准件随便塞，最后要么是佩戴重心偏移压耳廓，要么是充电触点对位偏差导致接触不良，甚至出现电池被壳体棱边磨破封装膜的安全隐患。

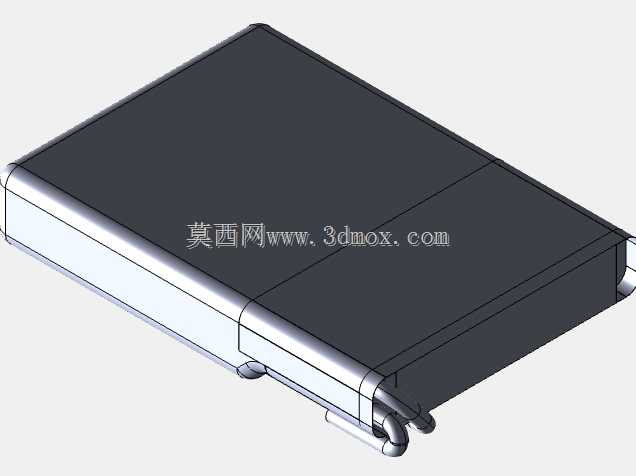

　　这款电池的外形是带圆角的薄型长方体，边缘做了R0.8的圆弧过渡，没有尖锐棱角，刚好适配耳机柄内部的弧形腔体，不会出现硬棱抵着壳体内壁产生应力集中的问题。引出的极耳是弯折定型的镍带，不是常见的直出软线，弯折处做了圆弧缓冲，避免反复拆装或者壳体受挤压时极耳根部断裂，这个细节很多公模电池都没做，实际装机时极耳断裂的不良率能差出3个百分点。设计的时候首先要卡安装边界：电池的厚度方向和耳机壳内壁留0.15mm的间隙，贴0.1mm厚的耐高温泡棉胶，既可以固定电池位置，防止佩戴晃动时电池在腔体内窜动碰伤发声单元，也能在电池轻微鼓胀时预留形变空间，避免挤压壳体导致外观变形。长度方向要避开耳机主板的充电管理芯片位置，极耳的焊接点刚好对准主板的焊盘，不用额外飞线，减少装配工序的同时也降低了线路内阻。

　　从功能特性上看，这款电池的封装采用铝塑膜热封工艺，封边宽度控制在1.2mm，比常规软包电池的1.5mm封边窄了0.3mm，别小看这0.3mm，在单耳内部空间只有不到1.2立方厘米的情况下，省出来的空间刚好能放下磁吸充电的磁铁，不用额外压缩电池容量。极耳位置的密封做了双层胶封，防止汗液蒸汽从极耳缝隙渗入电池内部造成短路，毕竟运动场景下用户佩戴耳机出汗量很大，密封不到位的话电池很容易出现鼓包、漏液的问题。

　　实际选型适配的时候，要注意这类异形弯折极耳的电池不能直接套用通用软包电池的固定方式，不能用硬胶直接灌封，否则后期电池更换或者维修时极耳很容易被扯断，应该用周边限位加背胶固定的方式，在电池靠近主板的一侧做两个0.2mm高的塑料限位柱，刚好卡住电池的两个角，装配时不用反复对位，生产效率能提不少。另外要注意电池和耳机天线的距离，电池的铝塑膜层有金属屏蔽效果，距离天线太近会影响蓝牙信号强度，这款电池的安装位置特意往耳机柄底部偏移了1mm，和天线馈点的距离保持在2mm以上，信号衰减能控制在1dB以内，不会出现连接断连的问题。

　　很多结构工程师做内置电池设计时只看容量参数，忽略了电池的外形公差，这款电池的厚度公差控制在±0.05mm，比普通消费级电池的±0.1mm公差严一倍，就是因为耳机壳体的装配间隙很小，如果电池厚度超差0.1mm，壳体合模时就会出现缝隙，甚至压坏电池封装。还有极耳的弯折角度，这款电池的极耳是预弯折成45度角，刚好对准主板焊盘，装配时不用再手动弯折极耳，避免人工弯折时角度不一致导致的虚焊或者极耳折裂问题。

　　从实际使用的工况来看，这款电池的表面做了哑光绝缘涂层，哪怕和腔体内的其他金属元件轻微接触也不会出现短路问题，涂层的耐温等级到105摄氏度，满足充电时电池发热的温度要求，不会出现涂层融化脱落的问题。电池底部和耳机触控板的位置留了0.2mm的间隙，贴一层绝缘麦拉片，防止电池鼓胀时顶到触控FPC造成触控失灵。这些细节都是在大量试产和售后问题里攒出来的经验，不是随便画个长方体标个电池容量就能搞定的，小体积储能件的设计，每0.1mm的间隙、每一处弯折的角度，都直接影响产品的良率和长期使用可靠性。
