小型拨动式电源通断控制组件结构设计

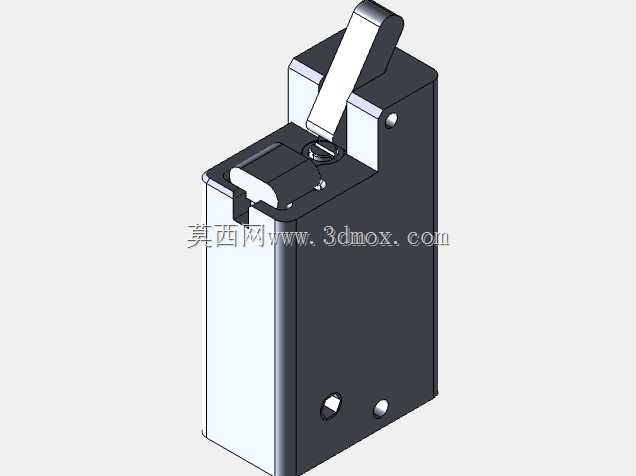

　　从结构设计逻辑来看，整个组件采用长方体一体化壳体设计，主体外壳采用阻燃工程塑料注塑成型，壳体侧壁预留两个对称的圆形安装定位孔，可直接通过M3螺丝固定在设备面板内侧的安装柱上，安装时不需要额外设计复杂的固定支架，仅需要在设备面板上开出对应拨杆活动范围的矩形避让槽，就能实现拨杆外露供操作人员操作，安装边界的容错空间较大，两个定位孔的中心距按照常规低压电气元件的通用安装孔距设计，可兼容多数现有小型设备的安装位尺寸，替换原有老旧开关时不需要重新加工安装孔位。在低压配电末端、小型工控设备内置供电回路、桌面型测试仪器的电源输入端，这类带手动拨杆的通断控制组件是电路分合操作的核心执行部件，区别于大型塑壳断路器的大电流分断能力，这类组件更适配小功率供电回路的手动操控需求，常见于额定电流10A以内的交流供电支路、直流控制回路的前端通断场景，比如小型实验电源的输入侧、桌面3D打印机的电源进线端、便携检测设备的供电开关位，都能看到这类结构的应用。

　　拨杆部分采用圆弧过渡的扁形结构，操作面做了微凸的防滑处理，操作人员拨动时的施力角度符合人体工程学设计，拨杆的转动行程控制在30度范围内，分合位置有清晰的档位阻尼反馈，操作人员不需要查看指示标识就能通过手感判断电路的通断状态，避免出现半合半分的虚接状态，虚接状态会导致接触电阻过大引发触点发热，长期运行会带来绝缘老化甚至起火的隐患，因此档位定位结构的阻尼设计是这类组件的核心细节，内部采用弹簧顶珠的定位结构，在分、合两个位置分别有对应的定位凹坑，确保拨杆到位后不会因为设备运行的振动自行移位。壳体下部预留的两个接线端子位，采用压线螺丝的接线结构，可适配0.5-2.5平方毫米的多股铜芯导线，接线时导线插入端子孔后拧紧压线螺丝即可，不需要额外压接冷压端子，适合现场装配时的快速接线作业，端子之间的绝缘隔板高度超过螺丝顶部，避免接线时多余的铜丝外露引发极间短路，壳体的拼接缝采用凹凸槽的迷宫式密封结构，可阻挡日常使用环境中的灰尘、少量溅水进入组件内部，适配多数工业现场的非恶劣使用环境。

　　从功能特性来看，这类组件内部的触点采用银合金材质，具备一定的带载分断能力，可在额定电流范围内直接分合阻性负载，不需要额外搭配交流接触器使用，有效减小设备内部的安装空间占用，组件的整体外形宽度控制在20mm以内，高度不超过50mm，厚度方向尺寸仅15mm左右，在空间紧凑的便携设备内部也能顺利布置，不会和周边的电路板、走线槽产生结构干涉。设计过程中需要重点关注拨杆转动轴和壳体之间的配合间隙，间隙过大会导致拨杆晃动、档位手感模糊，间隙过小则会出现拨杆卡涩、操作力过大的问题，通常轴孔配合采用H8/f7的间隙配合公差，既保证转动顺畅，又不会出现明显的晃动量；内部的触点支持件采用铜质冲压件，表面做镀镍处理，降低接触电阻的同时提升抗氧化能力，确保长期使用后触点不会因为氧化出现接触不良的问题。

　　在实际设备选型时，需要根据回路的额定工作电流、工作电压匹配对应参数的组件，同时要核对安装位的空间尺寸、拨杆的伸出长度是否和面板设计匹配，这类组件的三维建模过程中，需要重点还原拨杆的转动行程范围，在做设备整体装配干涉检查时，要模拟拨杆在分、合两个极限位置时和周边结构的间隙，确保拨杆全行程活动过程中不会触碰周边的导线、电子元件，避免长期摩擦导致导线绝缘层破损引发短路故障；同时建模时要还原安装孔的位置精度、接线端子的空间位置，方便结构设计人员直接完成设备内部的走线布局设计，不需要反复测量实物尺寸调整装配结构。
