自动国际象棋棋盘主控电路板结构设计

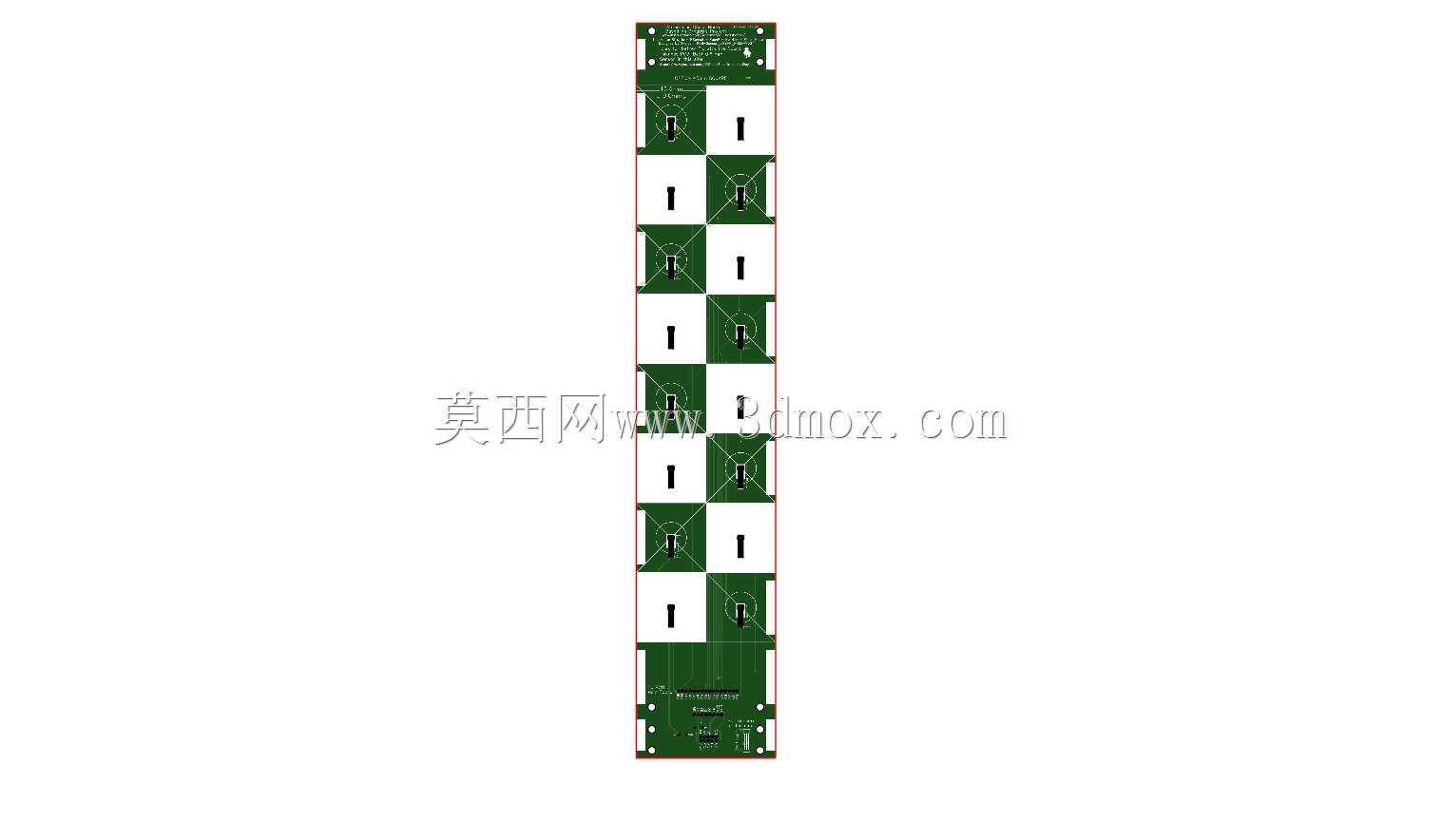

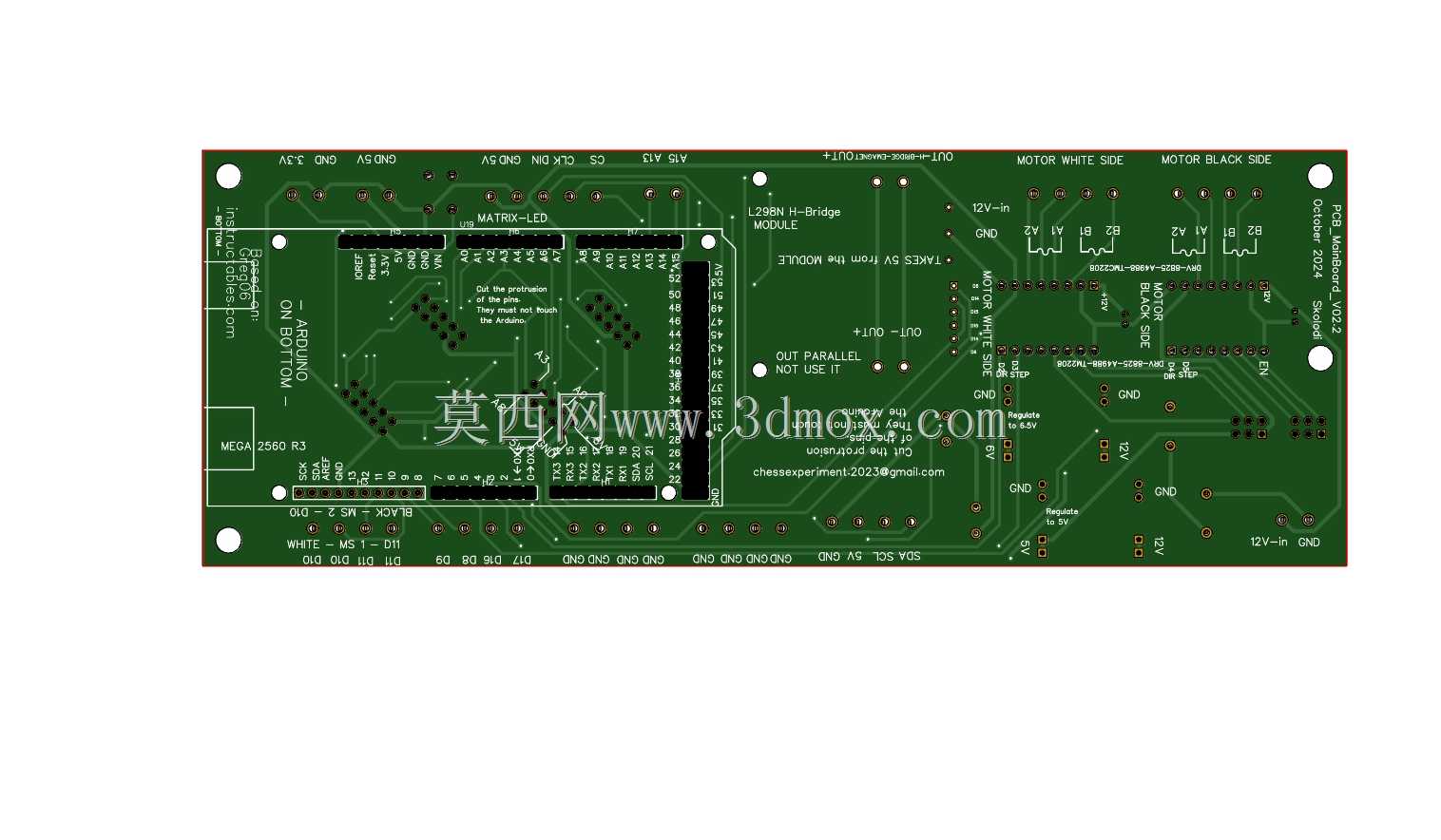

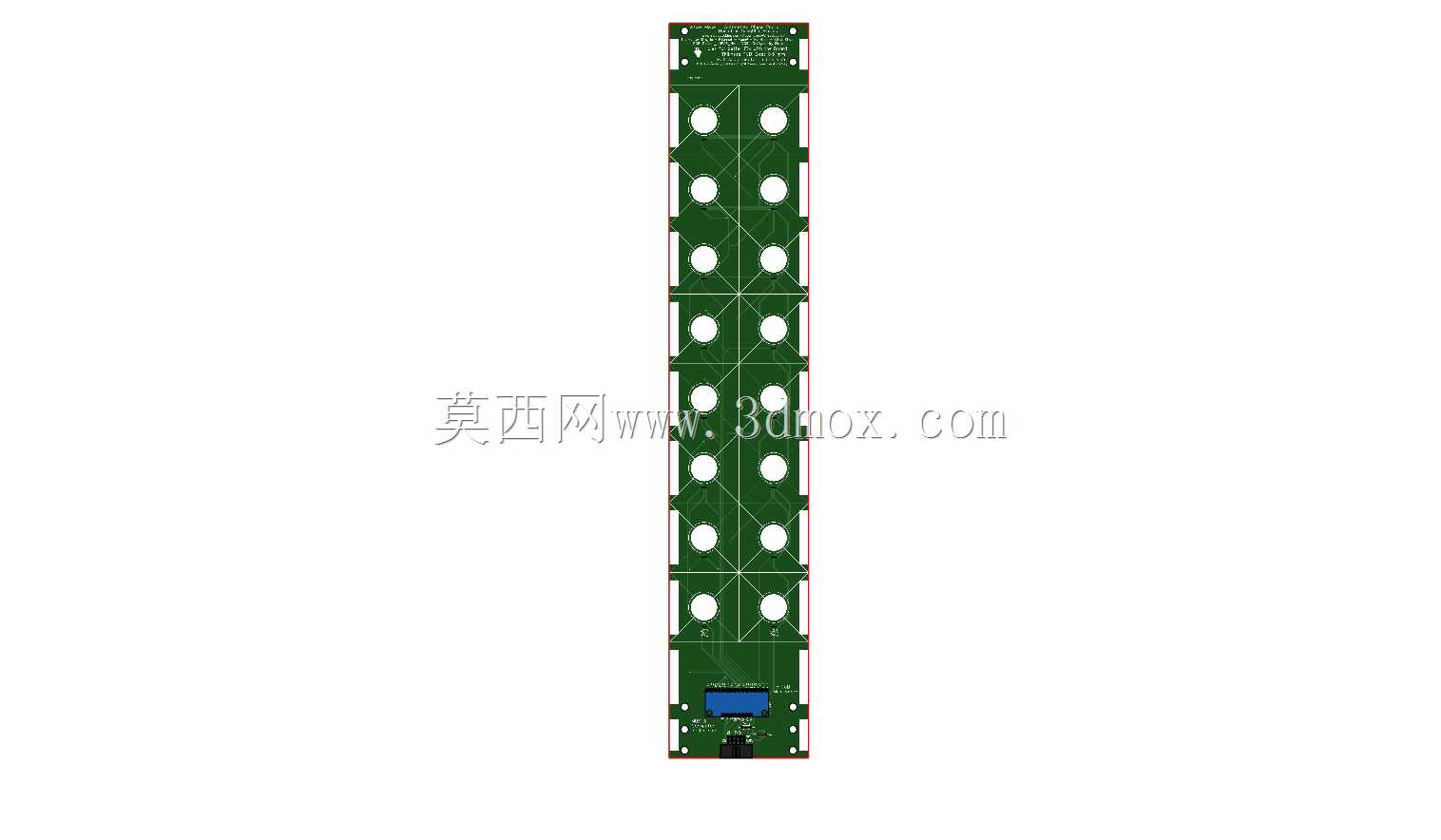

　　从设计思路来看，电路板采用分区布局的结构规划，将电机驱动区域、传感信号采集区域、电源管理区域、通讯接口区域做了物理分隔，避免大电流驱动回路对弱传感信号产生电磁干扰，板边预留的固定安装孔完全匹配标准棋盘底座的安装柱位，安装时无需额外打孔改位，可直接通过铜柱固定在棋盘木质底座的预设安装位上。板上的接口布局充分考虑了棋盘内部走线的便利性，电机驱动接口对应棋盘底部的X、Y轴移动机构排布，传感接口对应棋盘每个棋格下方的霍尔传感模块排布，电源接口设置在板边侧方，方便外接电源适配器走线，不会与内部的移动传动机构产生运动干涉。这款自动国际象棋棋盘的主控电路板，是整套自动对弈设备的核心硬件载体，主要面向桌面级智能休闲娱乐设备的开发场景，可直接适配磁吸式棋子驱动的自动棋盘结构，为棋子的自动走位、位置识别、人机交互指令传输提供硬件支撑。在实际使用场景中，这块主控板承担着多轴驱动信号输出、棋子位置传感信号采集、上位机通讯交互的核心作用，能够支撑棋盘完成自动走子、对局记录、人机对弈响应等核心功能，无需额外增设过多转接板件即可完成整套系统的硬件搭建。

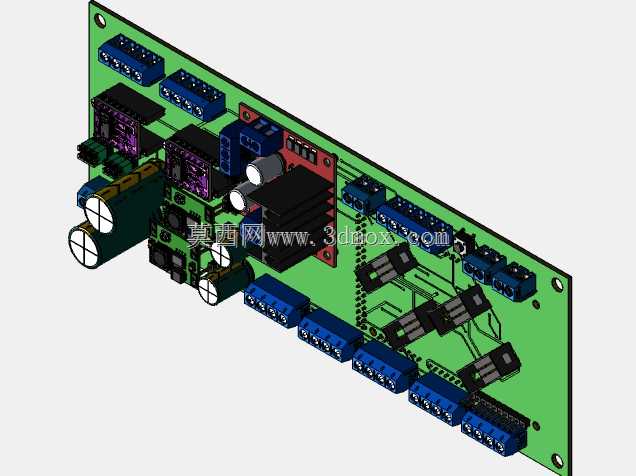

　　从安装边界来看，电路板整体为矩形结构，四角的安装孔中心距完全适配常规45mm见方棋格组成的标准国际象棋棋盘底座尺寸，板上最高元器件为驱动芯片的散热座，高度控制在8mm以内，安装后与棋盘底部的传动机构预留有3mm的安全间隙，不会出现元器件剐蹭传动皮带或移动滑块的问题。板上的走线采用大电流回路加宽、信号回路做阻抗匹配的设计，电机驱动回路的走线宽度满足2A持续电流的载流要求，长时间连续走子运行不会出现走线过热的问题，信号采集回路做了包地处理，能够有效避免驱动电机运转时的电磁干扰影响棋子位置识别的准确率。

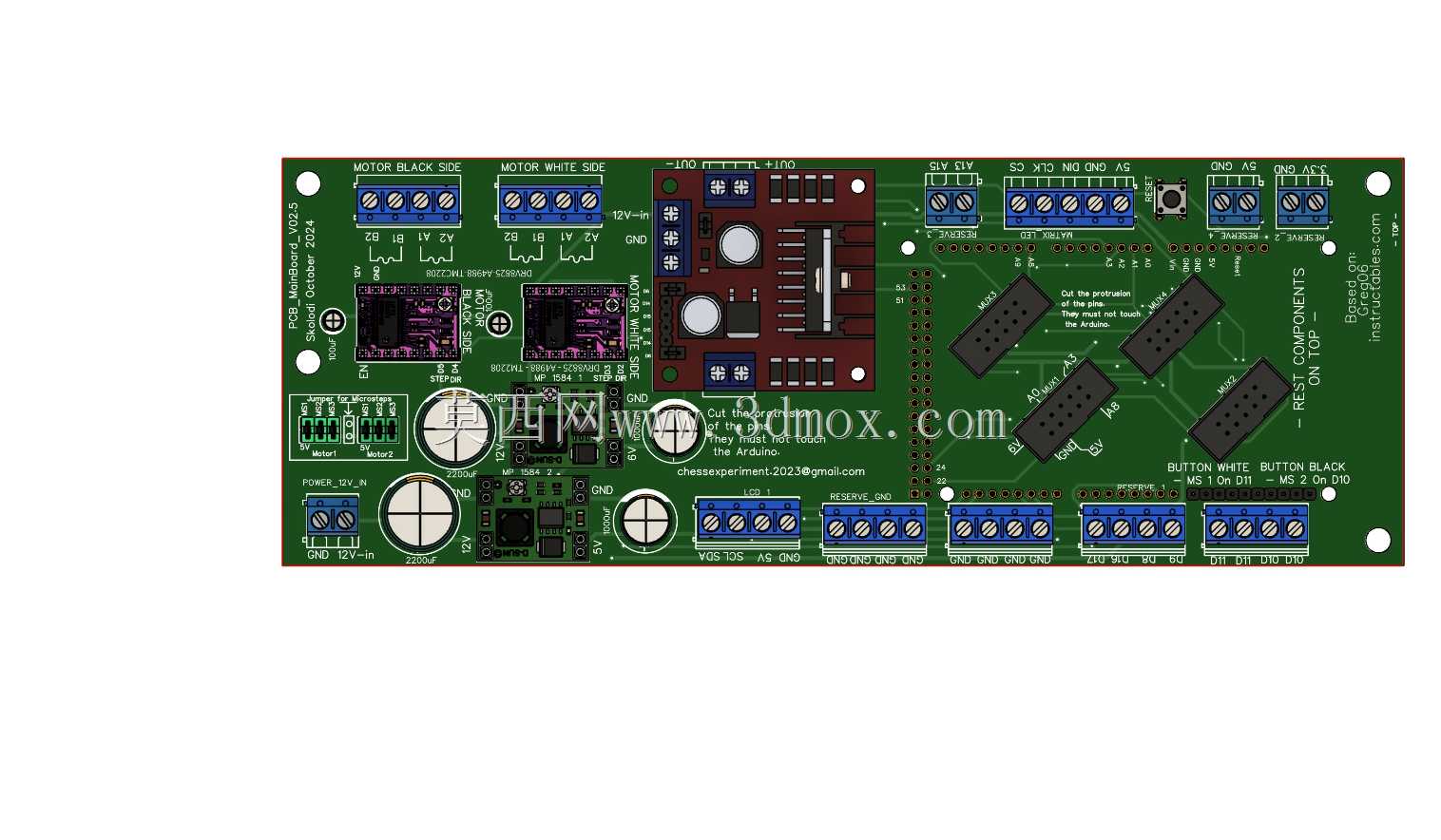

　　在功能特性上，这块主控板可同时支持8路步进电机驱动信号输出、64路霍尔传感信号采集，预留有USB通讯接口可直接连接上位机软件，也可外接蓝牙模块实现与移动终端的无线通讯，电源管理部分支持12V直流输入，可通过板载稳压模块为传感回路、通讯回路提供稳定的5V、3.3V工作电压，无需额外增设独立的稳压供电板。设计过程中充分考虑了批量装配的便利性，所有接插件均采用同向排布，生产装配时无需调整插线方向即可完成所有线束的插接，板上的测试点集中排布在板边一侧，生产调试时可直接通过探针接触测试点完成电路功能检测，无需拆解整套棋盘结构。

　　针对棋盘长期使用的可靠性需求，电路板采用FR-4基材制作，板厚1.6mm，表面做沉金处理，能够避免长期使用过程中接插件触点氧化导致的接触不良问题，板上的大功率驱动芯片预留有散热片安装位，长时间连续对局运行时可通过加装小型散热片控制芯片工作温度，避免过热导致的驱动失效。在实际装配适配时，这块主控板可直接匹配开源自动棋盘项目的机械结构，无需对棋盘的底座、传动机构做结构修改，安装完成后所有接口的位置都对应内部线束的走向，不会出现线束长度不足或走线弯折过度的问题，板上预留的扩展接口还可支持加装棋子状态指示灯、语音提示模块等扩展功能，为后续的产品功能升级预留了足够的硬件空间。
