电源变压器用双层法兰式输出连接轴结构

　　在中小容量油浸式及干式电源变压器的调压、外接辅助动力输出结构中，这类带双层法兰定位的输出连接轴，是解决外接部件与变压器内部输出端同轴传动、绝缘隔离的核心衔接零件，日常多应用在配套有载调压开关驱动、外接冷却风机动力接驳、外置信号反馈组件传动的变压器场景里，区别于普通光轴传动结构，它不需要额外加装定位套与绝缘隔套就能直接完成安装，能大幅缩减变压器外接组件的装配工序，降低现场安装的同轴度调校难度。

　　从实际功能来看，这个轴体结构首先承担的是扭矩传递作用，将变压器内部调压机构或者动力输出端的旋转扭矩稳定传递到外接执行部件上，同时双层法兰的结构设计，能在轴向上形成两个独立的定位基准面：下层法兰贴合变压器壳体的安装端面，通过周向均匀布置的螺栓完成与壳体的刚性固定，保证轴体与变压器输出端的同轴度控制在0.02mm以内，避免长期运行出现轴系偏磨、密封件渗漏的问题；上层法兰用来对接外接部件的安装端面，两层法兰之间预留的环形空腔，刚好可以嵌入绝缘衬套与密封垫圈，既能够阻断变压器内部与外接部件之间的导电通路，满足高压场景下的绝缘防护要求，也能给密封件留出足够的压缩量，防止户外使用时雨水、粉尘顺着轴缝进入变压器内部。

　　设计过程中首先要匹配变压器输出端的安装边界，下层法兰的外径要和壳体上的预制安装沉孔尺寸完全适配，法兰上的螺栓孔采用跨中均布的排布方式，避免安装时和壳体内部的加强筋、接线端子产生位置干涉；轴中心的通孔是为了方便穿设内部信号线或者冷却油路，孔壁的粗糙度要控制在Ra1.6以下，减少穿线时的线缆外皮磨损，同时通孔两端做1×45°的倒角处理，避免锐边割伤密封件。两层法兰之间的连接螺柱采用等长设计，每根螺柱都配套有平垫与防松螺母，安装时按照对角线顺序分次拧紧，保证两个法兰面的平行度误差不超过0.01mm，防止法兰偏斜导致轴承受力不均、运行异响。

　　从安装尺寸边界来看，这类轴体的整体轴向高度要控制在变压器外接部件的允许安装空间内，下层法兰的螺栓孔中心圆直径要严格匹配变压器壳体的安装孔位，上层法兰的螺栓孔位则要适配常用外接执行件的通用安装尺寸，做到不用额外加工转接板就能直接对接市面上主流的调压驱动电机、信号编码器等配件。轴体与轴承配合的轴颈位置，公差带选用k6级过渡配合，既保证轴承内圈与轴的同步转动，也方便后期维护时的轴承拆卸更换；法兰与密封件接触的端面，粗糙度不超过Ra3.2，保证密封件压缩后能形成完整的密封面，不会出现微观渗漏通道。

　　实际选型使用时，要注意核对轴体的额定传递扭矩是否匹配外接部件的负载需求，周向布置的螺栓数量是根据最大传递扭矩计算得出的，不能随意减少螺栓数量或者更换更小规格的紧固件，避免运行中出现法兰连接失效、轴系打滑的问题。两层法兰之间的绝缘衬套要选用耐变压器油、耐老化的环氧树脂材质，厚度根据变压器的电压等级做匹配，保证高压工况下的绝缘强度满足安全规范要求。轴体表面做镀锌钝化处理，提升户外使用时的防锈能力，避免长期暴露在潮湿环境中出现锈蚀，导致拆卸维护困难。

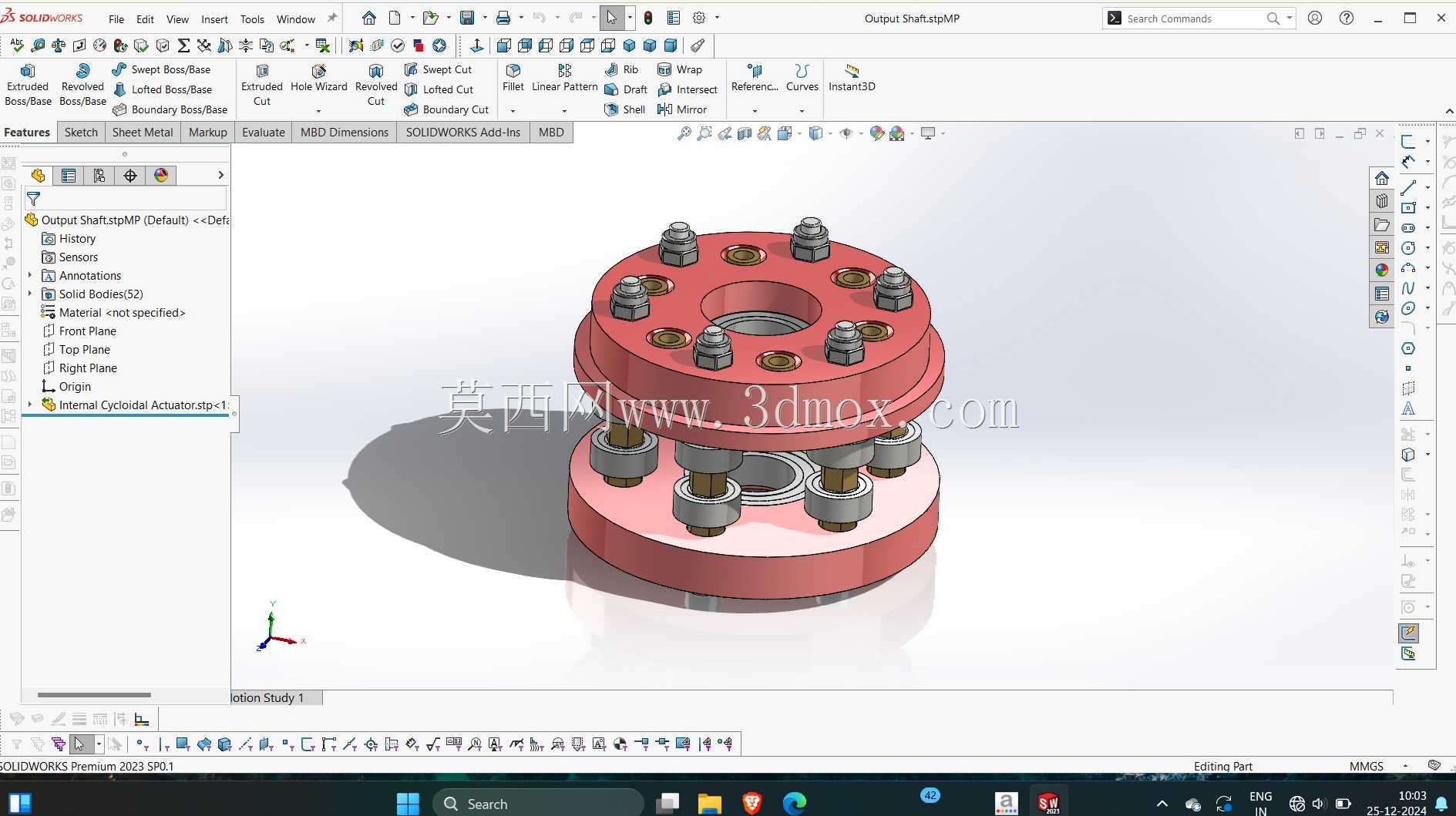

　　在建模还原这类结构时，要重点注意法兰面螺栓孔的位置度约束，每一个螺柱的安装孔都要和对应法兰上的沉头孔保持同轴，上下两层法兰的同轴度公差要在装配体里做全局约束，避免出现装配后螺柱歪斜、螺母无法顺利拧紧的问题。中心通孔与轴体外圆的同轴度也要做严格约束，防止高速转动时出现轴系动平衡超差，带动外接部件产生异常振动，影响变压器上配套精密元件的使用寿命。另外两层法兰之间的间距尺寸，要和选用的绝缘衬套、密封垫圈的压缩量匹配，安装后密封件的压缩率控制在30%左右，既能保证密封效果，也不会因为压缩量过大导致密封件过早老化失效。
