流化床制药设备用FLP灯结构设计

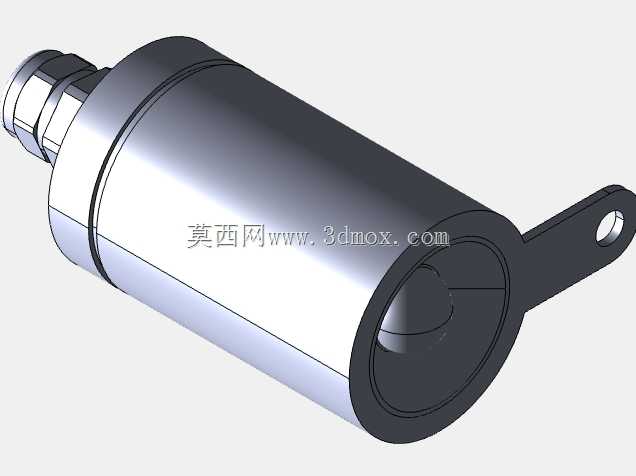

　　在制药行业的流化床生产设备中，FLP灯作为配套的专用照明组件，其结构设计直接关系到生产过程中物料状态观察的清晰度与设备运行的可靠性。这类灯具的应用场景集中在流化床制粒、包衣工序的密闭腔体内部，由于制药生产环境存在粉体飞扬、定期消毒清洗的要求，同时设备运行时伴随一定幅度的振动，因此对部件的密封性能、结构强度、安装适配性都有明确的工程要求。从结构设计逻辑来看，该部件采用圆柱形主体结构，一端设置快接式连接端头，能够直接适配流化床设备腔体侧壁的标准安装接口，无需额外设计转接支架，减少安装环节的加工与装配工作量。

　　主体外壳采用金属材质加工，表面做钝化处理，既能够耐受制药生产常用的消毒剂腐蚀，也可以避免长期使用过程中材质锈蚀脱落污染物料，外壳的圆柱度公差控制在合理范围内，保证与安装接口配合时的同轴度，避免出现密封间隙。尾部延伸出的固定支耳是安装定位的关键结构，支耳上预留的安装孔位与设备侧壁的固定螺孔位置完全匹配，安装时先将连接端头插入腔体接口，再通过紧固件将支耳锁紧在设备外壁，双重固定的方式能够抵消设备运行时的振动载荷，避免灯具长期使用后出现松动移位的问题。

　　从安装边界来看，该部件伸入腔体内部的长度经过精准核算，既能够保证照明范围覆盖流化床内物料流化的核心区域，又不会干扰物料的正常流化运动轨迹，不会与腔体内的喷枪、过滤袋等其他组件产生运动干涉；外露在设备外部的结构部分直径控制在合理区间，不会占用过多设备周边的操作空间，方便日常生产过程中的巡检与维护。灯具的透光面采用高硼硅玻璃材质，透光率满足生产观察的照度要求，同时具备足够的抗冲击强度，能够承受流化床内粉体颗粒的长期冲刷，不会出现磨花、开裂的问题；透光面与金属外壳之间采用耐高温的食品级密封胶圈做密封处理，防护等级达到IP65以上，既可以防止腔体内的粉体、水汽进入灯具内部造成电路故障，也能够避免清洗设备时的清洗液渗入，满足制药设备的清洁要求。

　　在实际选型匹配时，需要重点核对设备侧壁的接口尺寸与支耳安装孔的孔距参数，确保部件能够直接替换原有同规格灯具，无需对设备本体进行二次加工；同时该结构的设计也预留了一定的适配余量，对于接口尺寸接近的其他制药机械，比如湿法制粒机、沸腾干燥机的观察位照明，也可以通过调整密封胶圈的规格实现适配安装。从三维建模的角度来看，该模型完整还原了部件的所有装配特征，包括连接端头的螺纹结构、支耳的安装孔倒角、外壳的台阶过渡细节，在做设备整体装配仿真时，可以直接调用该模型进行干涉检查，验证安装位置的合理性，也可以基于该模型衍生出不同长度规格的同系列灯具结构，适配不同容积的流化床设备腔体尺寸。在结构强度校核层面，主体外壳的壁厚经过计算，能够承受0.2MPa的腔体内部压差，不会在设备正压运行时出现变形；支耳的厚度与折弯角度经过优化，在保证结构强度的前提下尽可能减少材料用量，降低部件自重，减少安装接口处的载荷。
