火焰机双杆式点火电极结构设计

　　在工业燃烧设备、商用加热炉具、燃气火焰加工设备的配套组件选型中，点火电极是直接决定点火成功率、设备启动可靠性的核心接触式点火部件，本次呈现的双杆平行式点火电极结构，主要适配常压燃气火焰机、中小型工业燃烧器、商用灶具点火系统的配套安装需求。从实际工况适配角度出发，这类点火电极长期处于高温炉膛近区，工作时需要承受瞬时高压放电冲击、持续高温辐射以及燃气燃烧带来的轻微腐蚀，因此结构设计上首先要保证放电端的位置精度，避免长期使用后电极杆形变导致放电间隙偏移，出现点火弱、点不着火的故障。

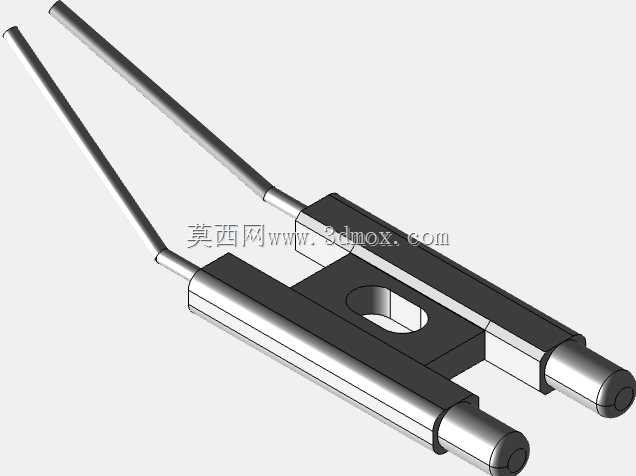

　　该结构采用一体化安装基座搭配两根平行延伸的细长电极杆设计，基座中部预留了腰型安装孔，这一设计细节是考虑到现场安装时的位置微调需求——不同燃烧器的喷火口位置存在加工公差，腰型孔可以允许安装时沿孔长方向调整电极整体的前后位置，保证电极放电端刚好处于燃气喷出的最佳混合区，不需要额外加工调整垫片，降低现场安装的适配难度。两根电极杆采用平行等距布局，从基座伸出后保持固定间距延伸至放电端，杆体外部做了绝缘防护处理，避免高压放电过程中出现杆体间爬电、基座漏电的问题；基座部分采用耐高温绝缘材质模压成型，将电极杆的尾部连接端完全包裹固定，既可以固定两根电极的相对位置，避免运输、安装过程中杆体弯折错位，也能隔绝安装金属支架与电极杆的导电通路，保证高压电能全部集中在端部放电间隙处。

　　从安装边界尺寸来看，电极杆的伸出长度根据火焰机喷火口的深度做了匹配设计，既不会因为杆体过短导致放电点离燃气主流区太远，无法顺利引燃混合气，也不会因为杆体过长伸入高温区太多，加速电极端部的氧化损耗；基座的整体厚度控制在紧凑范围内，安装后不会突出燃烧器的安装面太多，避免影响周边管路、护板的布置。在功能实现逻辑上，两根电极分别连接高压点火器的正负极输出端，当设备启动点火程序时，高压电通过电极杆传导至端部，在两根电极的尖端间隙处击穿空气产生电火花，引燃从喷火口喷出的燃气与空气的混合气体，完成点火流程；相比单电极搭配接地金属架的点火结构，这种双杆一体式电极不需要依赖燃烧器的金属壳体作为接地极，放电间隙不受壳体加工精度、安装位置的影响，点火一致性更好，即使在燃烧器壳体存在轻微锈蚀、接触不良的情况下，依然能保证稳定的放电强度。

　　设计过程中还重点考虑了部件的互换性，电极杆的直径、基座的安装孔距都按照行业通用的配套尺寸做了适配，现场替换旧电极时不需要重新加工安装位，直接固定接线即可使用；电极杆与基座的连接部位做了密封处理，避免燃烧产生的水汽、未完全燃烧的燃气杂质渗入基座内部，造成内部金属连接件的腐蚀，延长部件的整体使用寿命。从实际应用反馈来看，这类双杆点火电极在中小型燃气火焰加工设备、商用蒸柜燃烧器、小型工业热处理炉的点火系统中适配性极强，结构简单可靠，安装调整便捷，不需要复杂的维护操作，当电极端部出现氧化损耗时，只需要松开安装螺丝调整电极伸出长度，或者直接更换整个电极组件即可，不需要对点火系统做大规模拆解，大幅降低设备的日常维护成本。
