90度直角USB-C公对母转接头结构设计

　　在日常数码设备使用、桌面布线、便携设备外接配件的场景里，直头的USB-C公对母延长结构往往会带来线材弯折半径过大、接口突出易磕碰、狭窄空间内无法插接的问题，这款90度直角结构的USB-C公对母转接头，正是针对这类实际使用痛点完成的结构设计。从实际使用场景来看，这类转接头常应用在掌机边充边玩、桌面显示器背部接口转接、狭窄设备舱内的接口延长、手持拍摄设备外接供电等场景，能够在不额外增加接口轴向突出长度的前提下，将出线方向偏转90度，避免线材长期处于大角度弯折状态导致的线芯断裂、外护套破损问题，同时也能减少外力磕碰时接口直接受力导致的设备母座损坏风险。

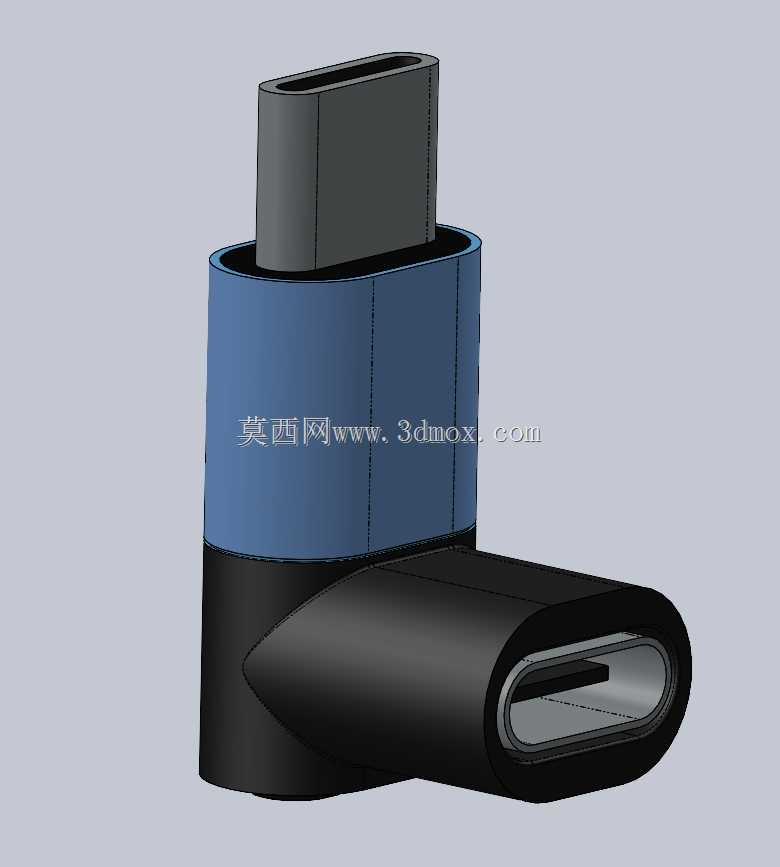

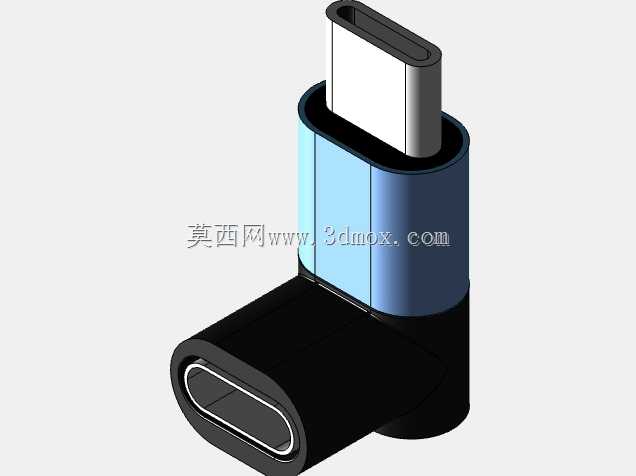

　　从功能特性上看，这款转接头采用公头直插、母座侧向90度布局，公头端为标准USB-C公端结构，可直接插入设备端的USB-C母座，母座端为标准USB-C母端接口，可兼容常规USB-C线材的公头插接，支持数据传输与电力传输的通路转接，内部的导电通路采用90度弯折的PCB载板实现信号与电力的转向连接，外部壳体采用分体式组装结构，分为公头基座段、中间握持段、母座延伸段三个部分，不同段采用差异化的外观配色区分，既方便用户插拔时的受力握持，也能通过结构台阶实现内部组件的轴向定位。

　　设计思路上，这款转接头优先考虑了插接时的受力合理性，公头根部做了加厚的基座结构，避免公头插入设备后受侧向力时根部断裂，母座端的开口做了导向倒角，方便用户在盲插场景下快速对位，整体的L型结构做了圆弧过渡处理，没有尖锐的棱角，避免使用过程中划伤线材或者用户手部。内部的腔体尺寸刚好容纳90度弯折的PCB与端子组件，没有多余的冗余空间，在保证结构强度的前提下尽可能压缩整体体积，减少转接头插接后的突出量。

　　从安装边界与尺寸控制来看，公头端的外露长度符合USB-C接口的标准规范，插入设备母座后，转接头的基座端面与设备外壳贴合，不会出现间隙过大或者插不到位的问题；母座端的接口深度满足标准USB-C公头的插入深度要求，公头插入后不会出现松脱或者接触不良的情况。整体的L型结构两个方向的外伸尺寸经过优化，在狭窄空间内使用时，不会和周边的其他接口、设备外壳产生干涉，比如在掌机底部插接时，不会遮挡握持的手部，在显示器背部密集接口区域使用时，不会挤占相邻接口的插接空间。壳体的分模线设置在结构的拼接台阶处，组装后不会出现明显的错位缝隙，外表面做了哑光处理，既可以提升握持时的摩擦力，也能减少日常使用中的划痕残留。在结构强度设计上，公头与内部PCB的连接位置做了加固结构，母座的金属外壳与外部塑料壳体之间做了卡扣定位，能够承受常规插拔时的轴向力与侧向力，满足日常使用的耐用性要求。
