立式锥筒螺杆挤压成型设备结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:875865
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计
  • 立式锥筒螺杆挤压成型设备结构设计

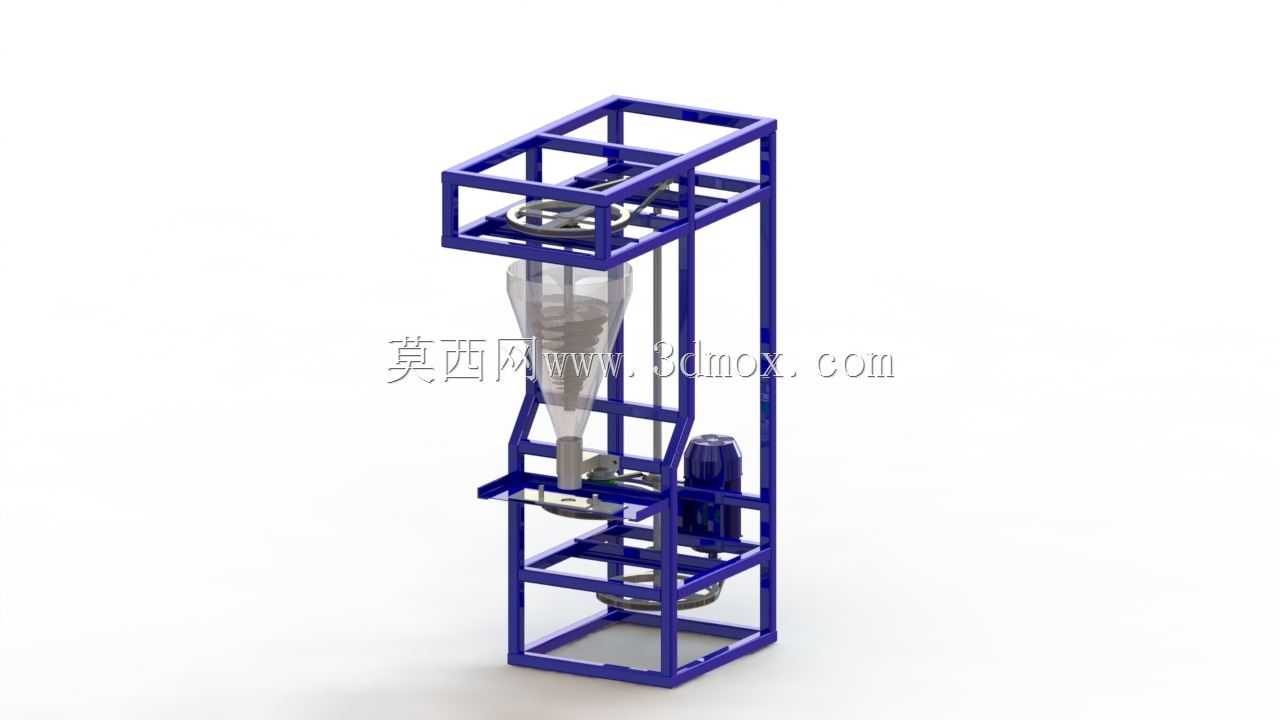

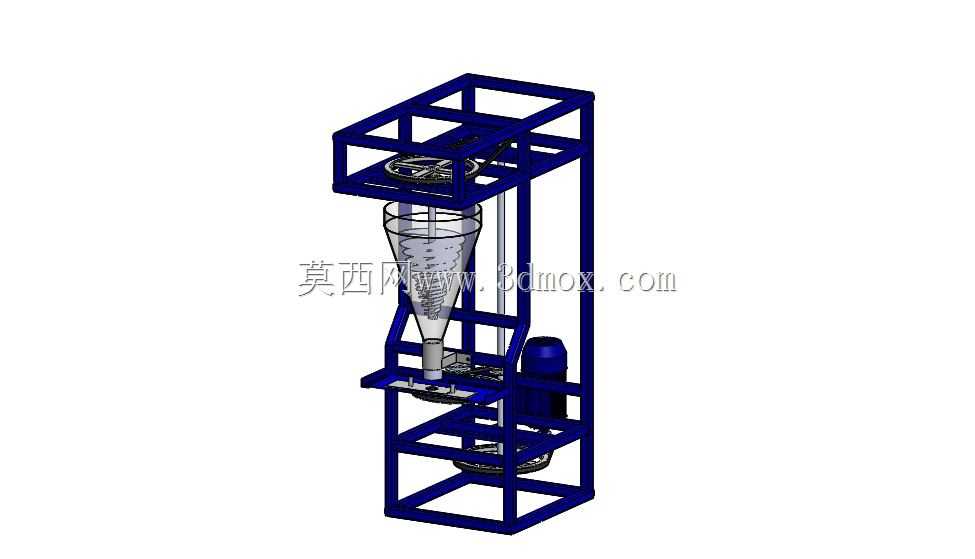

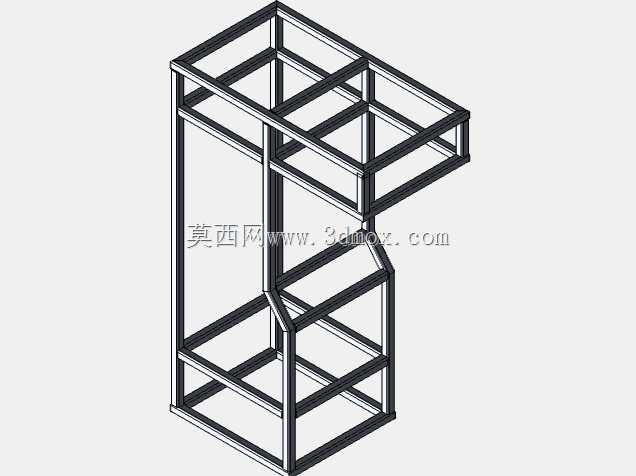

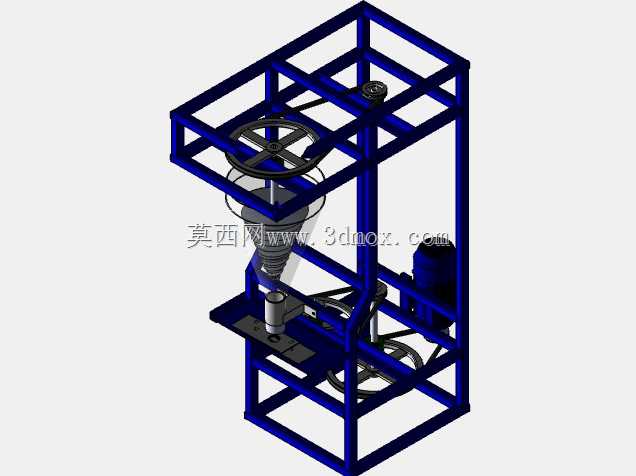

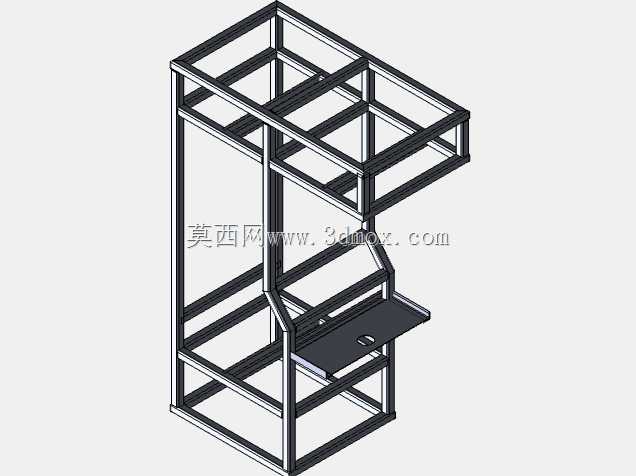

  这套立式结构的挤压成型设备,核心针对团状粘性物料的连续分切成型工况设计,常见于中小型食品加工工坊的丸状、条状坯料生产环节,也可适配部分化工、饲料领域的软质团料预成型工序,替代传统手工分料搓制的低效作业模式。设备整体采用方通焊接的立式框架作为承载主体,框架沿竖直方向分层布置功能组件,底部预留安装脚座的固定孔位,整机占地面积控制在0.6平方米以内,高度方向不超过1.8米,适配多数小型加工车间的层高与工位布局,无需额外做地基预埋,通过膨胀螺栓即可完成地面固定,安装边界预留前后各0.3米的操作维护空间即可满足日常使用需求。

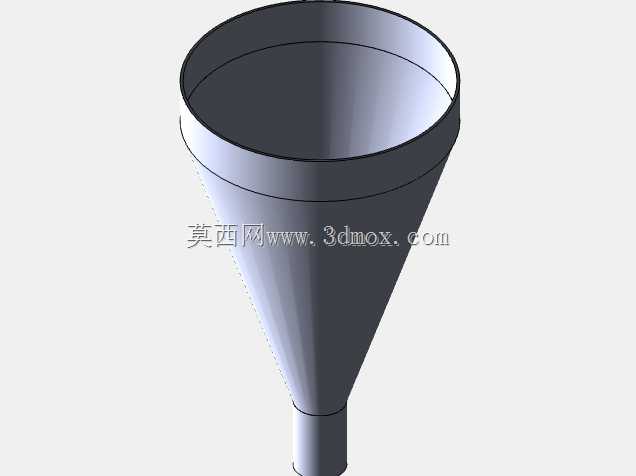

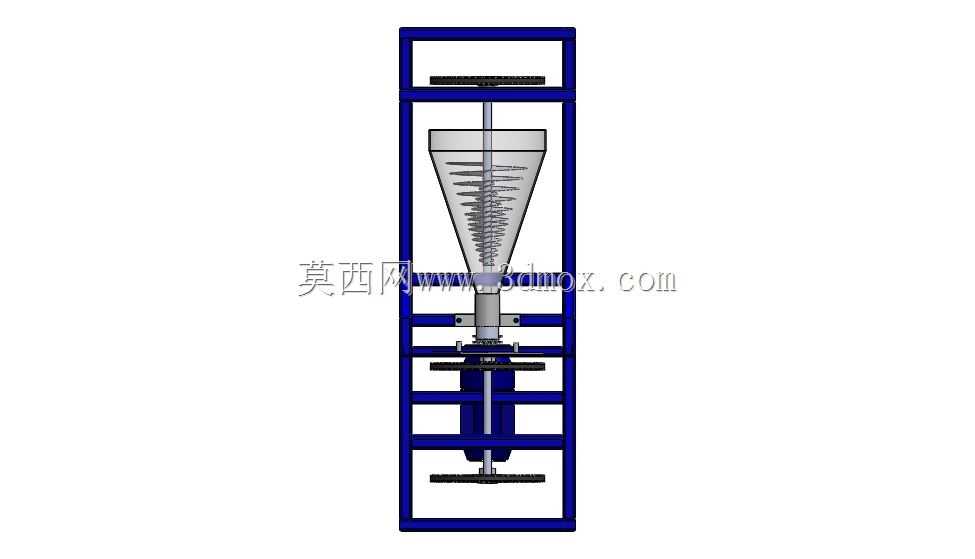

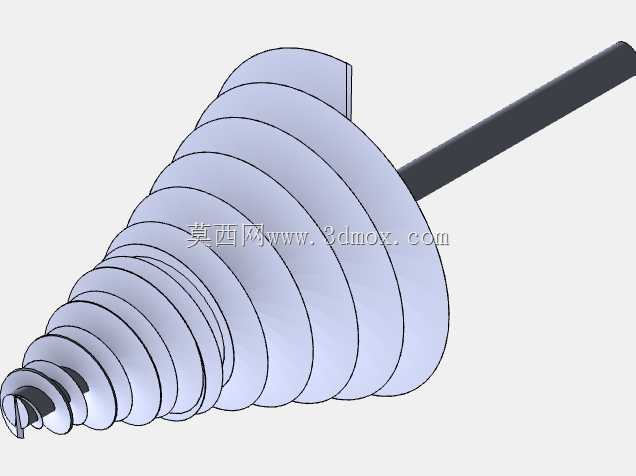

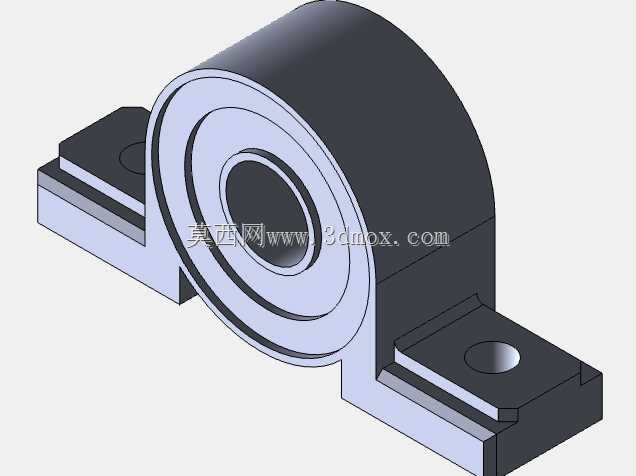

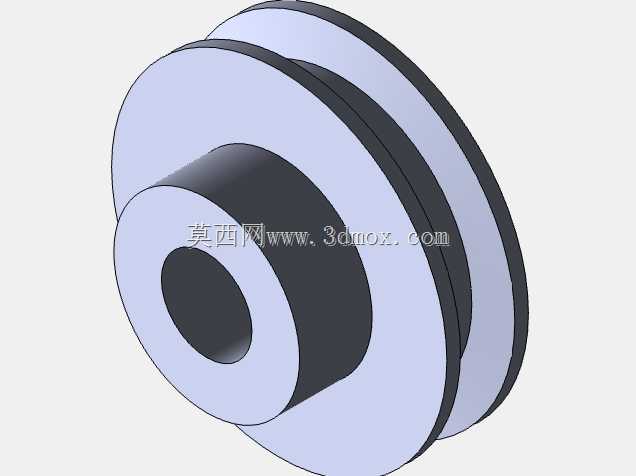

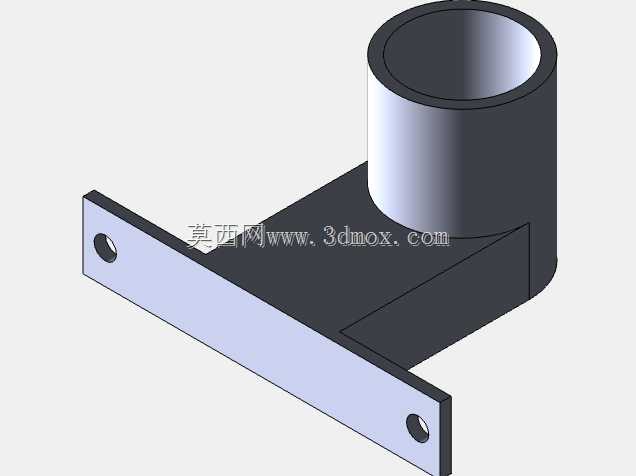

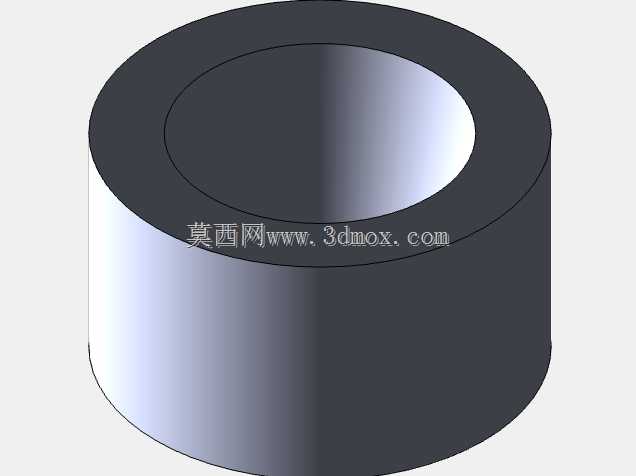

  设备上部为倒锥形的储料仓结构,锥筒内壁做光滑过渡处理,避免粘性物料挂壁残留,锥筒内部同轴布置变径输送螺杆,螺杆螺距沿物料输送方向逐步收窄,在输送过程中同步完成物料的压实排气,避免成型后的坯料内部存在孔隙导致密度不均。螺杆的动力输入端布置在锥筒下方,通过联轴器与下部的驱动组件连接,驱动段外侧设置密封轴承座,既阻隔物料向下渗漏进入传动区域,也能保证螺杆的同轴度,减少运转过程中的径向跳动。锥筒底部设置成型出料模口,模口可根据所需坯料的截面形状快速更换,适配不同规格产品的生产需求。

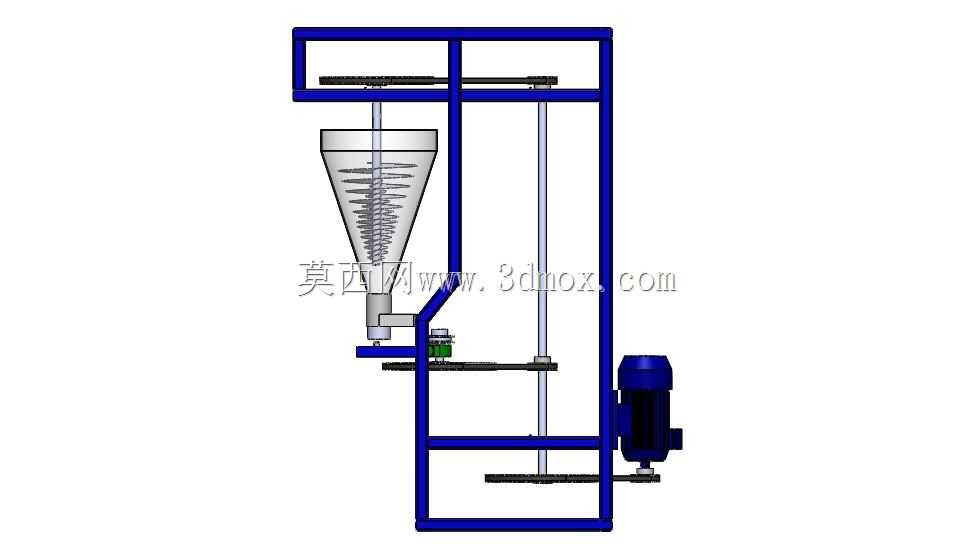

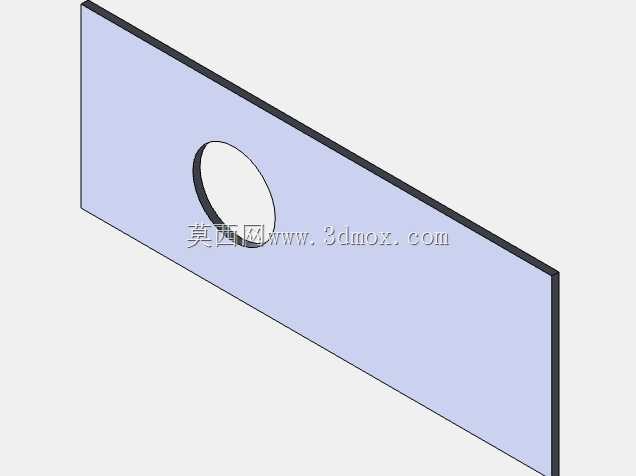

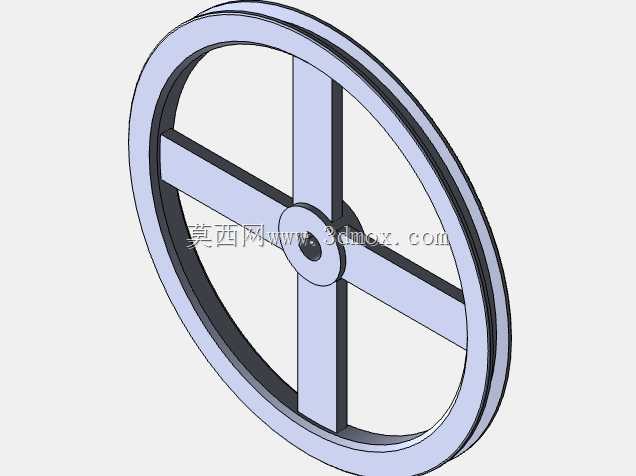

  模口下方设置同步切料机构,切刀的动作频率与螺杆的输送转速做联动匹配,通过调整传动比即可控制单份坯料的重量,无需额外配置复杂的电控系统,纯机械联动的结构也降低了设备的故障概率,适合加工场景下的长期连续运转。框架中部设置多层支撑横担,分别用于固定轴承座、驱动组件以及切料机构的传动部件,所有支撑位置均设置腰型调节孔,方便安装过程中调整各组件的同轴度,也便于后期易损件的拆卸更换。设备下部设置接料工位的预留空间,可直接搭配输送带或者接料盘使用,成型后的坯料直接落入下一工序的输送环节,减少人工中转的工作量。

  从设计逻辑来看,这套设备优先考虑了小型加工场景的实用性,整体没有复杂的曲面外壳覆盖,所有传动部件均外露在框架范围内,日常维护时无需拆解大量外覆盖件,可直接观察到各传动节点的运转状态,及时加注润滑脂或者更换磨损配件。立式的布局也让物料依靠自重即可填充到螺杆进料段,无需额外设置强制喂料机构,简化了整体结构的同时也降低了设备制造成本。螺杆与锥筒的间隙控制在2mm以内,既避免间隙过大导致物料回流影响成型效率,也防止间隙过小造成螺杆与筒壁摩擦产生金属碎屑污染物料。框架的方通选型根据满载状态下的载荷做了挠度校核,满载储料时框架的最大变形量不超过0.2mm,不会影响上部螺杆的运转精度。

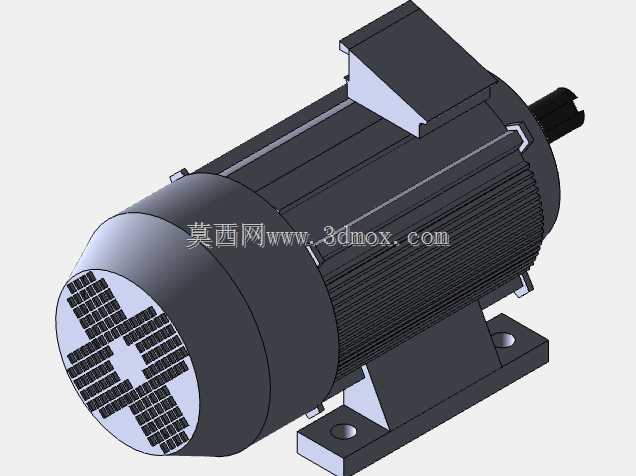

  在实际应用场景中,这类设备可适配含水量在20%-40%之间的软质团状物料,通过更换不同的出料模头与切刀转速,可生产圆柱状、球状、条状等不同形态的坯料,设备的产能可通过调整驱动电机的转速在一定范围内调节,单台设备的产能可匹配3-5名手工成型工人的作业量,且成型后的坯料重量误差控制在5%以内,一致性远高于手工操作。设备的所有与物料接触的部件均采用易拆卸的连接结构,每班生产结束后可快速拆解锥筒、螺杆、模口等部件进行清洗,满足食品加工场景的卫生要求。安装时需注意设备的竖直度校准,保证螺杆处于垂直状态,避免长期单侧受力导致轴承过早磨损,进料口位置可根据使用需求搭配翻盖式防尘盖,减少生产过程中杂物落入料仓的风险。
