特斯拉Model3后备箱加装置物挂钩结构

　　日常使用车辆后备箱放置购物袋、零散小件物品时，无固定点位的袋装物品极易在车辆加减速、转向过程中发生倾倒、滑移，造成袋内物品散落、液体渗漏等问题，多数量产车型仅在后备箱单侧设置预制挂钩，无法满足多件袋装物品的同时固定需求，这一使用痛点在紧凑型家用轿车上尤为突出。本次设计的挂钩结构针对特斯拉Model3后备箱左侧无预制挂点的问题展开，在不破坏车身原有外观覆盖件、不改动后备箱内饰整体布局的前提下，利用后备箱左侧灯组上方原有装饰塞孔的安装空间，实现额外挂点的加装。

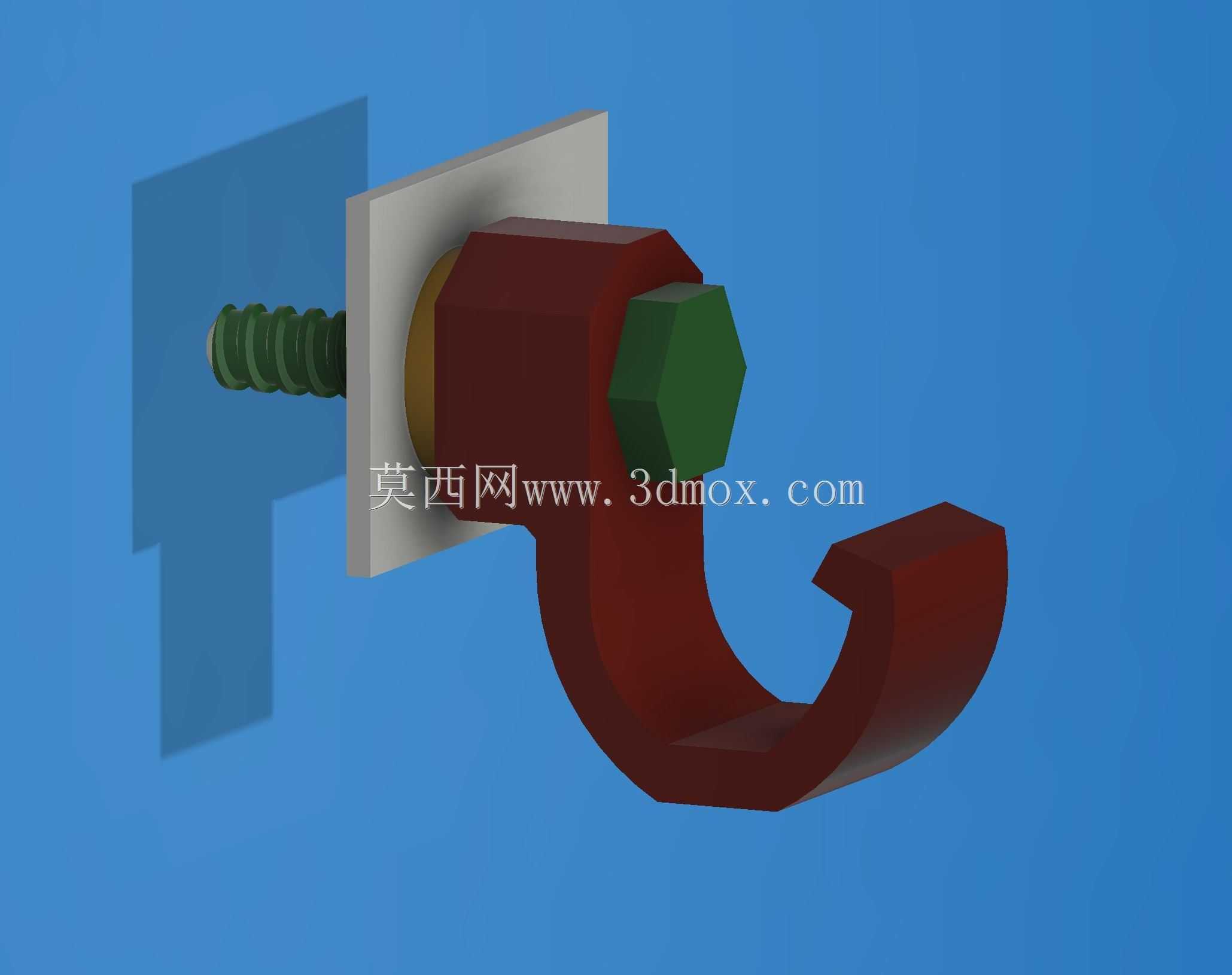

　　设计过程中首先对原车安装位进行实测，拆除原有尼龙推塞后，露出车身钢板上直径10毫米的预制工艺孔，该孔位周边钢板厚度满足常规挂载的受力要求，无需额外在车身钣金上钻孔、焊接，避免了加装过程中对车身防腐层、内饰件的不可逆损伤。锚点结构选用M6规格铆螺母作为受力基础，将铆螺母嵌入10毫米工艺孔后通过铆接工具完成固定，形成标准内螺纹锚点，挂钩主体通过M6螺栓与该锚点连接，安装后整体突出内饰面的尺寸控制在合理范围内，不会对后备箱常规大件物品的放置造成干涉，也不会在行李取放过程中发生剐蹭。

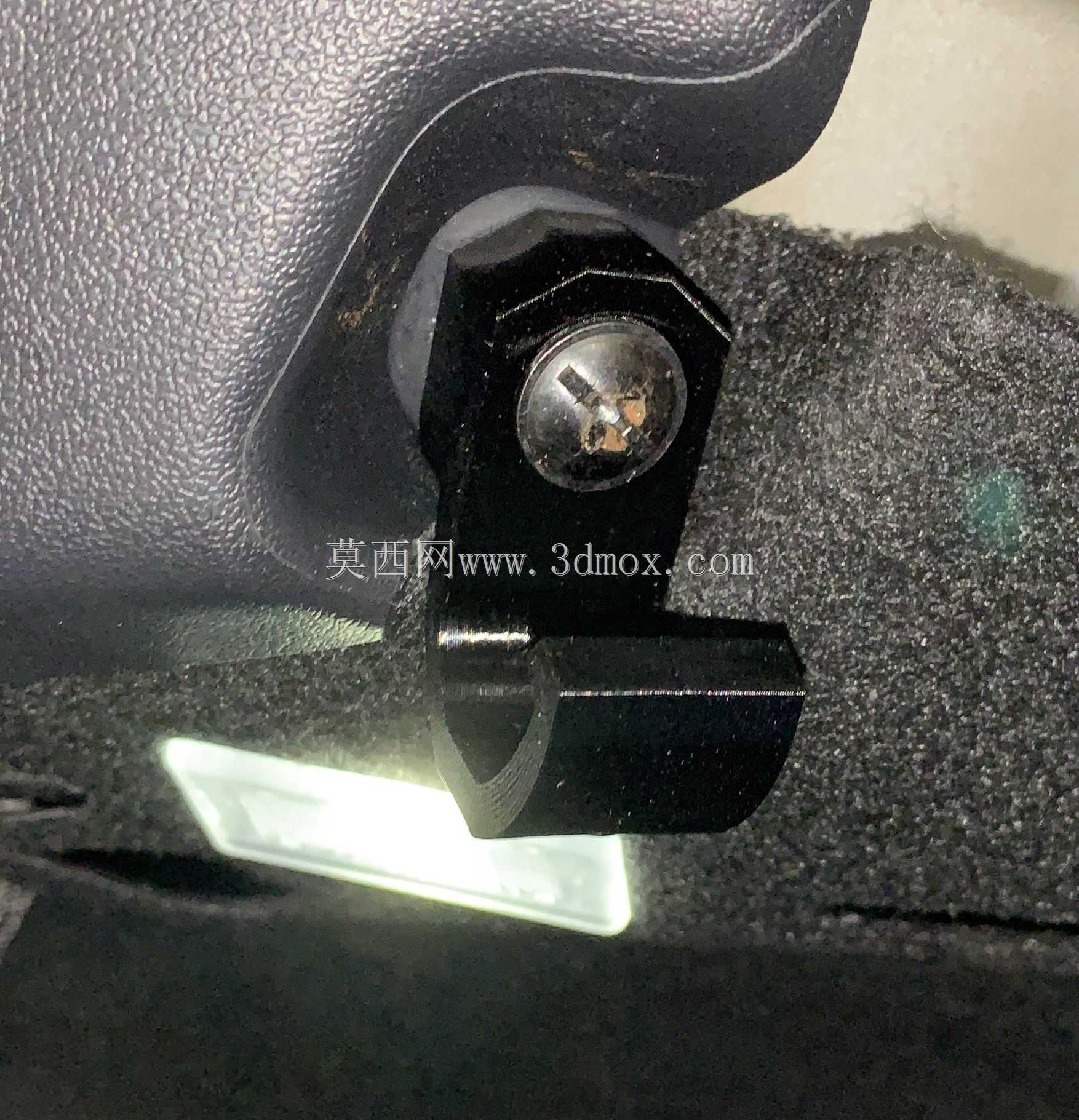

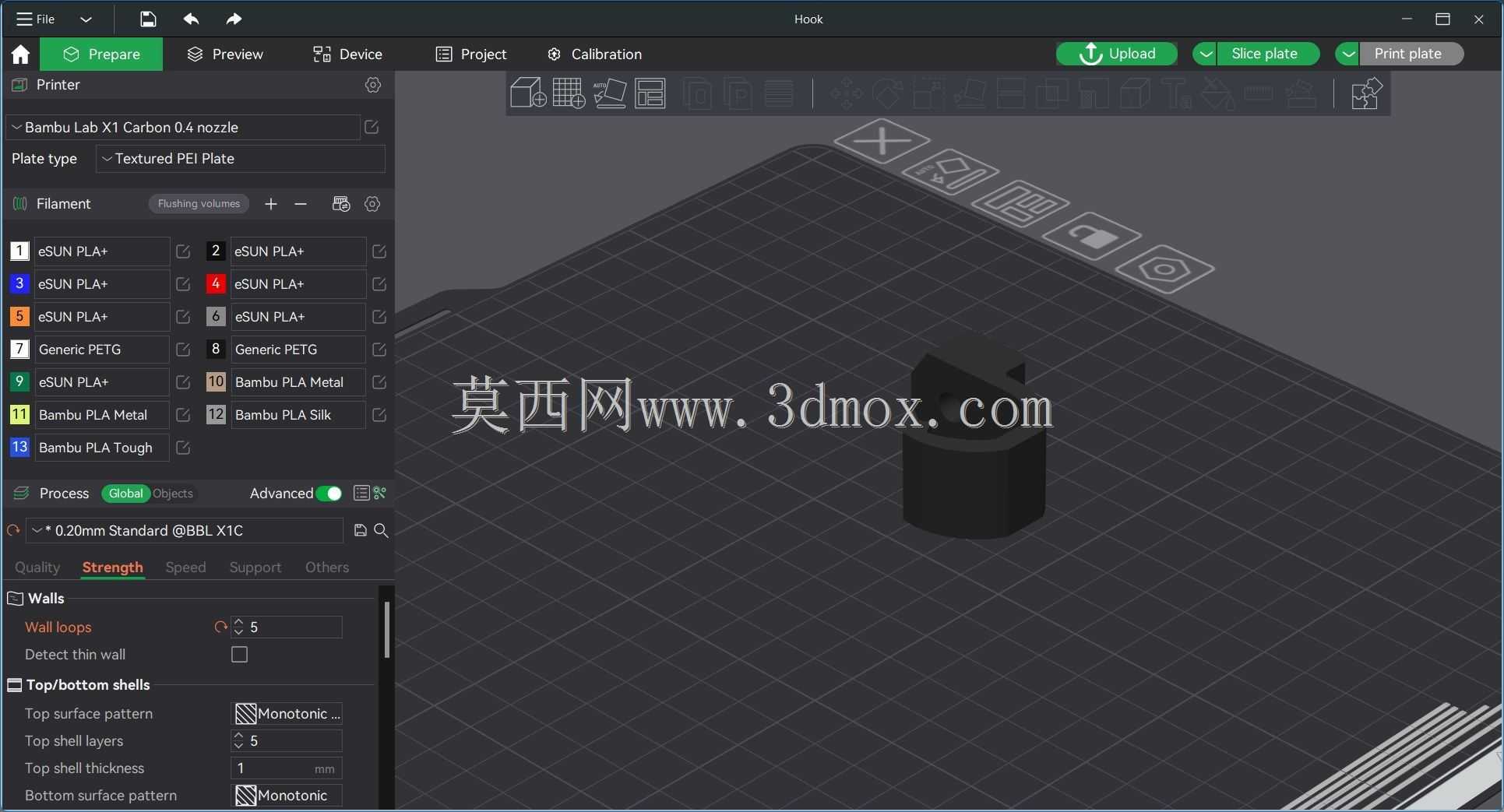

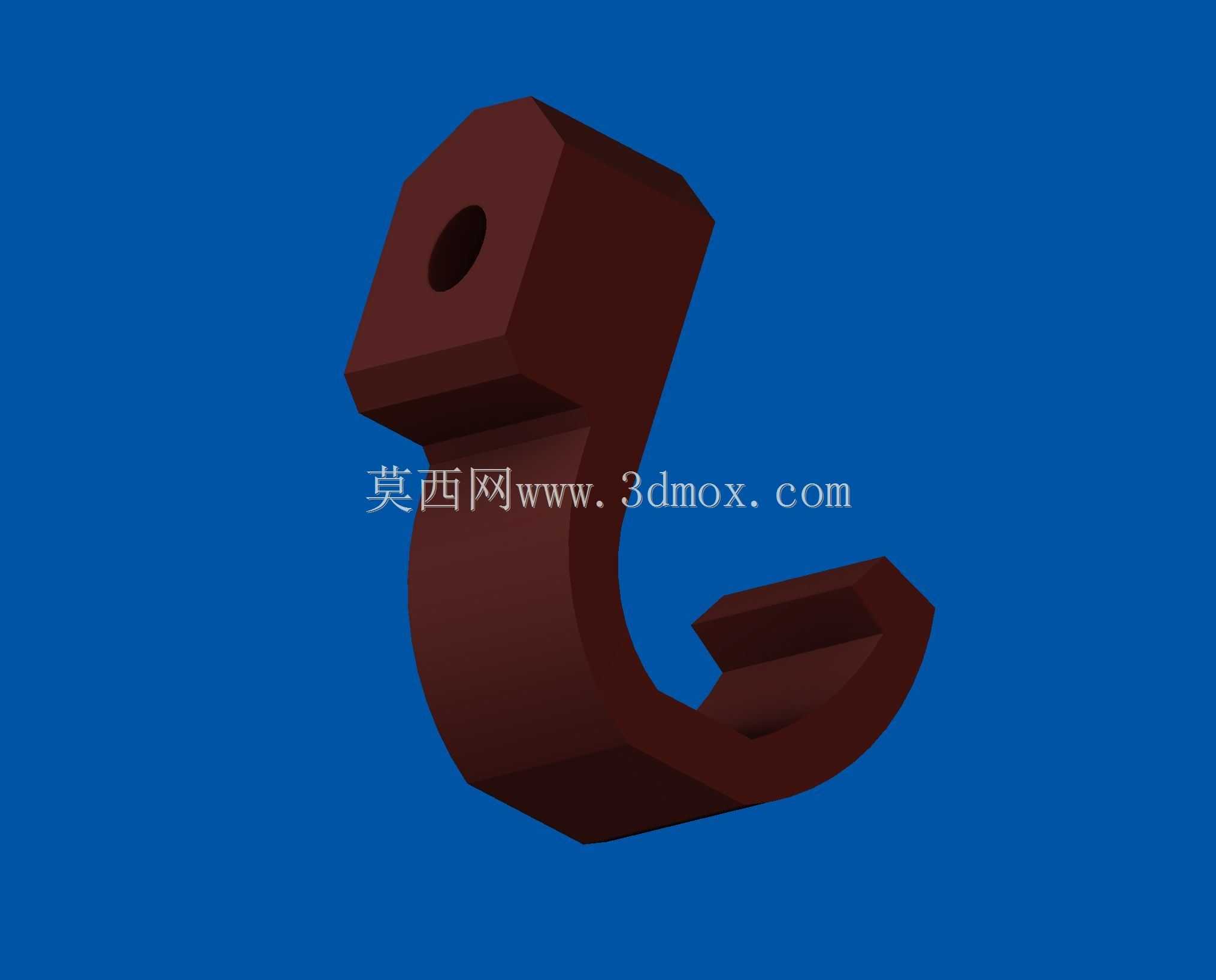

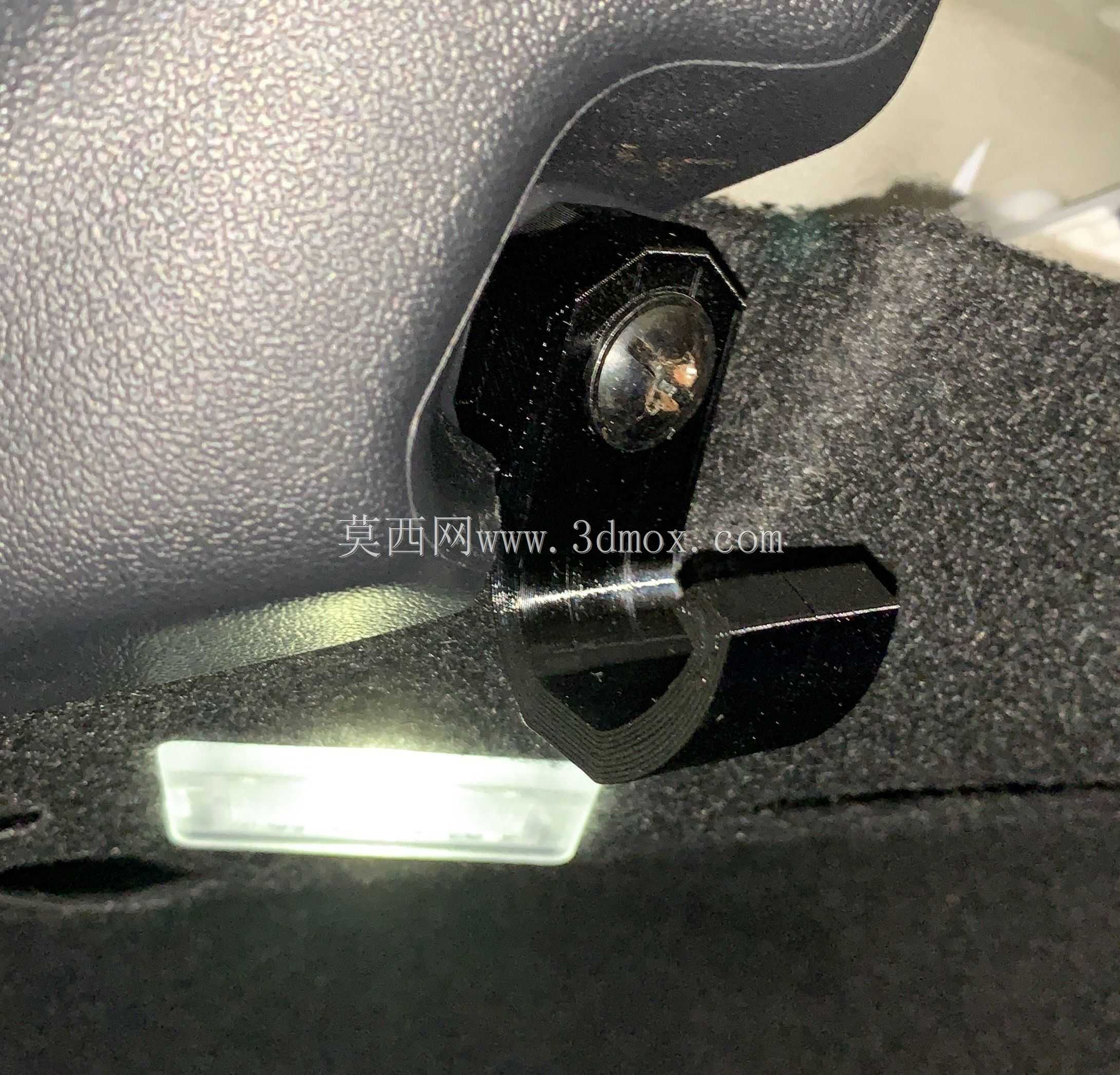

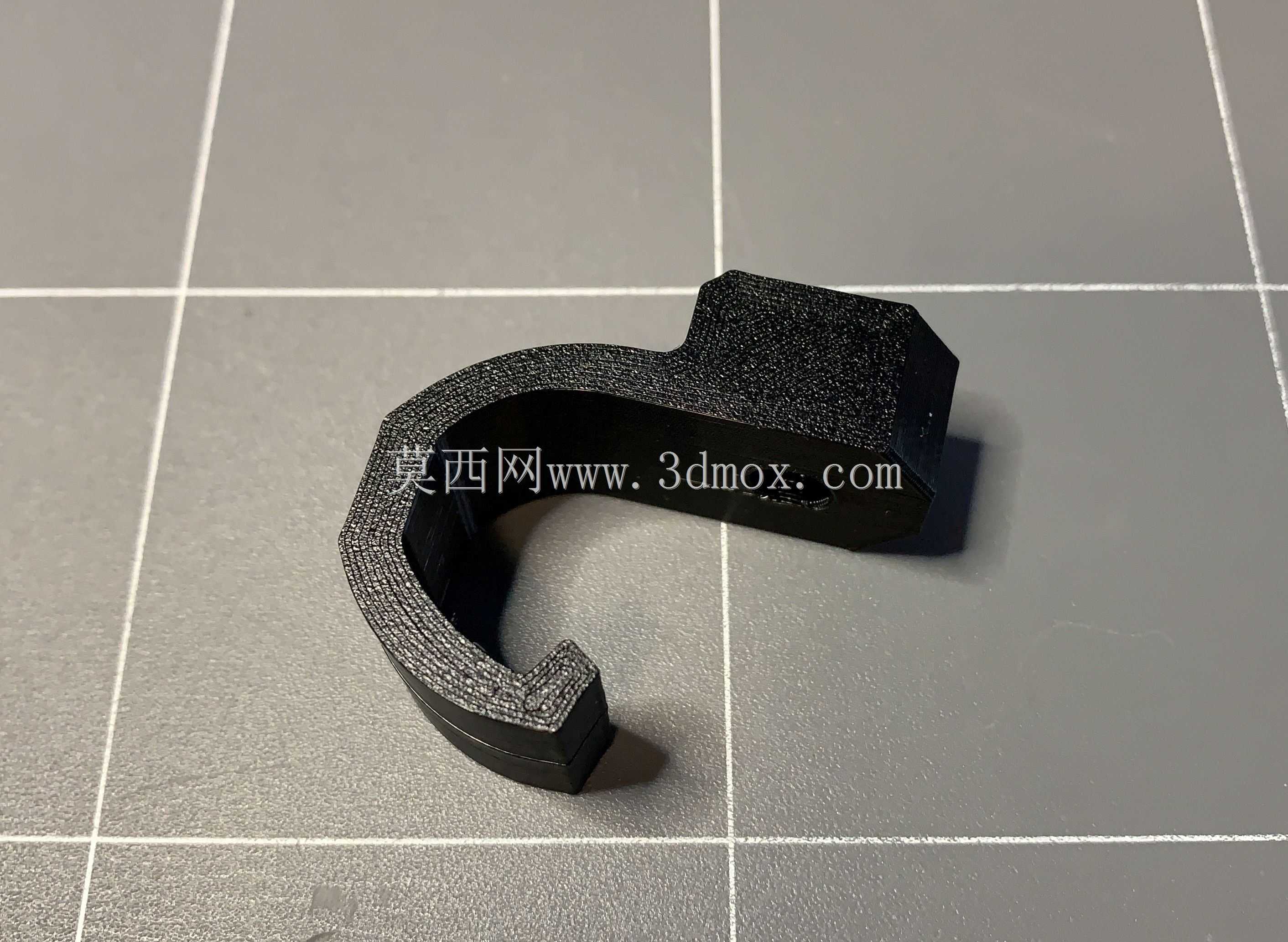

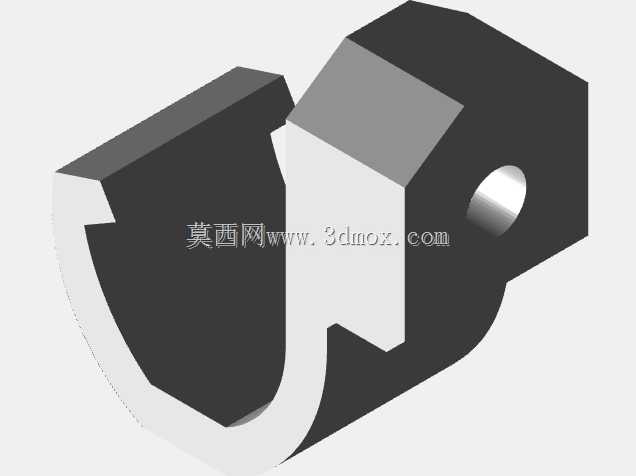

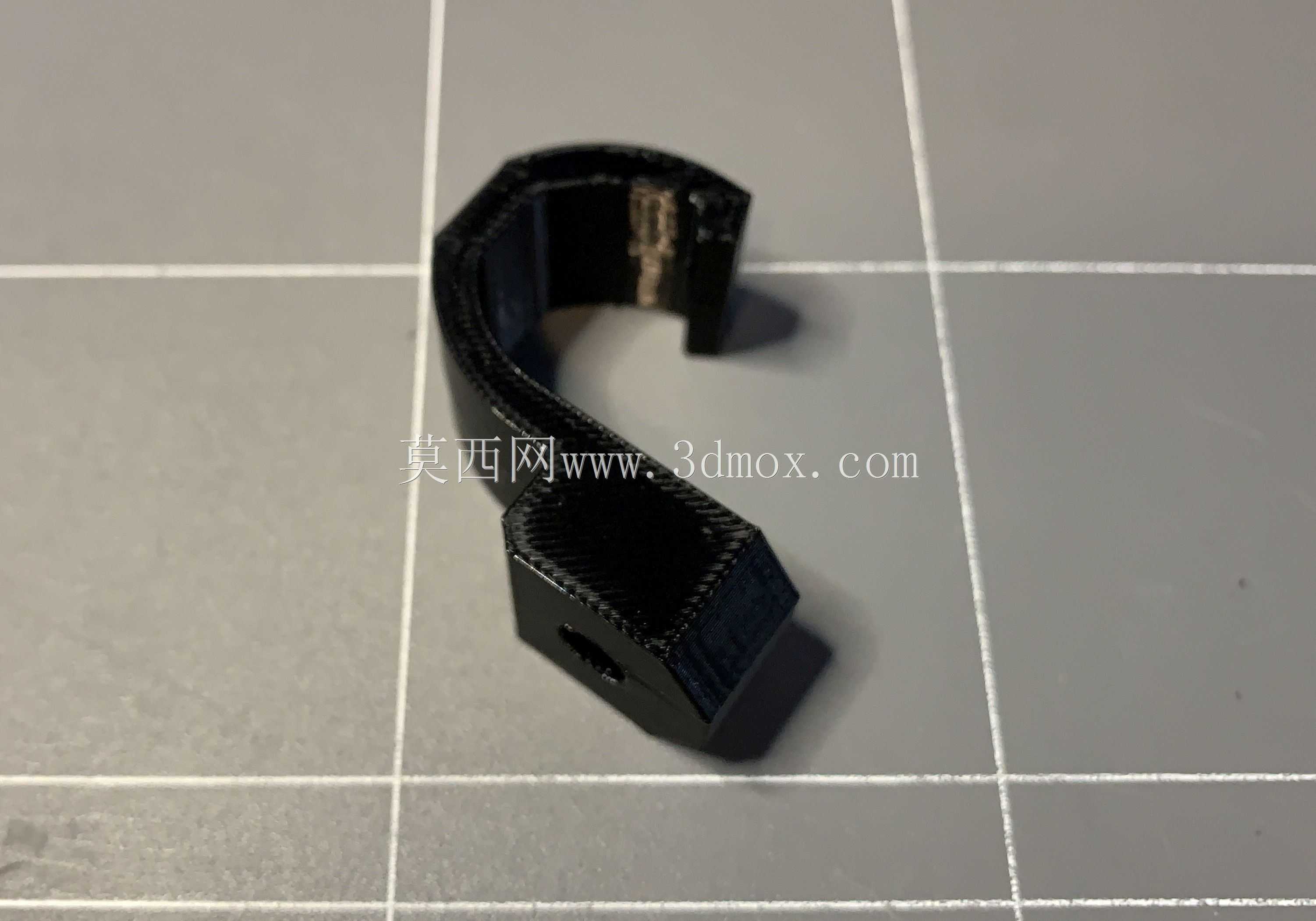

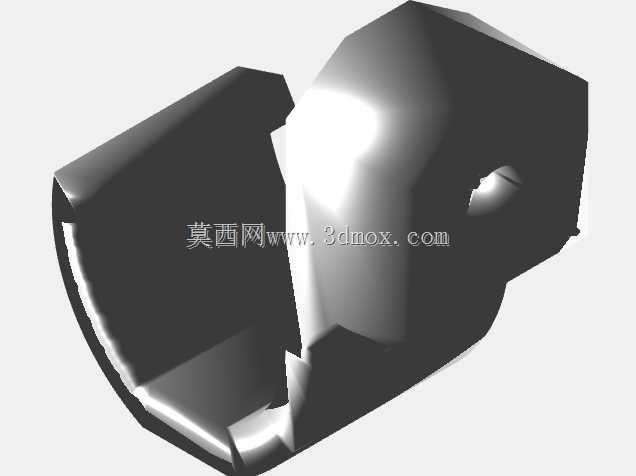

　　挂钩主体采用悬臂式钩状结构，钩体末端做向上的防脱弯折，避免车辆行驶过程中悬挂的购物袋提手从钩体滑脱，钩体与安装底座之间做圆弧过渡，减少应力集中点，整体挂载能力可满足日常两个常规购物袋的承重需求，适配多数超市购物袋、外卖餐袋的提手尺寸。设计过程中充分考虑了3D打印工艺的成型特性，钩体壁厚设置为2.5毫米，安装底座与钣金接触面做平面度适配，避免安装后出现翘曲、贴合不严的问题，打印层厚设置为0.2毫米时即可满足结构强度要求，无需额外添加支撑结构，降低打印过程的材料损耗与后处理工作量。安装完成后挂钩与周边内饰的间隙均匀，不会与后备箱侧灯、内饰护板产生运动干涉，拆卸时仅需拧下固定螺栓即可恢复原车塞孔结构，无残留改装痕迹。

　　该挂钩的受力路径直接传递至车身钣金，而非固定在塑料内饰板上，避免了重载情况下内饰板变形、断裂的风险，钩体边缘全部做R2以上的圆角处理，取放物品时不会划伤手部或勾刮织物包装袋。针对不同批次国产Model3的工艺孔位置公差，安装底座上设置了长条形调节孔，可适配±2毫米范围内的孔位偏差，降低安装对位难度，普通用户仅需常规铆接工具与内六角扳手即可完成全部安装流程，无需专业汽修设备。在实际使用场景中，该挂钩可与原车右侧原有挂钩配合，实现后备箱两侧各一个挂点的布局，多件购物袋可分两侧悬挂，避免物品集中在单侧造成的车辆重心偏移，也能减少袋装物品之间的挤压碰撞。对于日常放置生鲜、易碎品的购物场景，固定后的挂点可有效限制物品位移，减少运输过程中的物品损坏概率，钩体表面无尖锐棱角，即使放置较大件行李剐蹭到挂钩，也不会对行李表面造成划伤。
