飞利浦24W40VLED驱动电源结构

　　在商用照明、家居智能照明改造以及工业局部照明的项目落地过程中，LED驱动电源是决定光源工作稳定性、使用寿命的核心配套部件，本次呈现的这款24W规格LED驱动结构，是针对小功率恒流照明场景开发的隔离型驱动装置，输出参数匹配525mA恒流、40V额定输出的LED灯组负载，能够直接适配单串12颗左右的高压LED灯珠阵列，常见于嵌入式筒灯、轨道射灯、平板灯的内置供电场景。

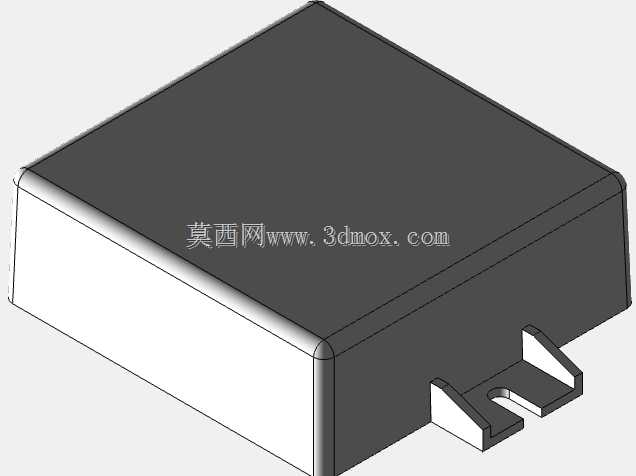

　　从结构设计来看，这款驱动采用全密封塑壳封装，壳体主体为方形带圆角的注塑结构，上盖与底座采用卡扣加超声焊接的密封工艺，能够满足IP40左右的防护等级，可有效阻挡日常使用环境中的灰尘侵入，避免电路板积灰导致的绝缘性能下降问题，壳体底部预留的两个带定位缺口的插装式安装脚，是专门针对灯具内部狭小安装空间设计的快装结构，安装时无需额外打螺丝固定，直接对准灯具壳体上预设的卡槽推入即可完成限位，安装脚的厚度、卡槽配合公差控制在0.2mm以内，既保证安装后不会出现松脱晃动，也不会因为过盈量过大导致装配困难。

　　在内部电路布局的结构适配设计上，建模过程中充分考虑了安规距离要求，高压输入侧与低压输出侧的爬电距离预留满足6mm以上的安规标准，壳体内部的筋位设计刚好将高压滤波电容、变压器、低压整流元件分隔在不同的腔室，既可以避免元件之间的电磁干扰，也能在灌封导热胶的时候起到导流作用，让导热胶均匀填充在元件与壳体之间的缝隙，提升整体散热效率。实际选型使用时需要注意，这款驱动的输入侧适配常规市电交流输入，壳体的整体外形尺寸控制在长45mm、宽35mm、高度20mm的范围内，安装边界需要预留至少2mm的周边间隙，避免驱动工作时产生的热量堆积在密闭空间内影响元件寿命，安装脚的中心距为38mm，在设计灯具配套安装位的时候需要严格匹配这个尺寸，否则会出现装不上的问题。

　　不同于开放式的裸板驱动，这种带密封外壳的驱动结构在做三维布线的时候，可以直接将其作为一个独立的标准元件调入装配体，不需要额外考虑电路板上元件的干涉问题，壳体外表面的平整设计也方便在侧面粘贴参数标签，不会出现曲面贴标起翘的问题。在照明设备的结构开发流程中，这类标准驱动的三维模型可以直接复用在同功率段的多款灯具设计中，只需要调整灯具外壳的安装卡槽尺寸即可完成适配，能够大幅缩短新项目的开发周期，建模时还原的安装脚定位缺口细节，也能在装配干涉检查阶段提前发现安装位的匹配问题，避免开模后才发现尺寸不匹配造成的成本损失。另外，这款驱动的壳体边角做了R2的圆角处理，一方面是注塑工艺的要求，避免尖角位置出现应力集中导致壳体开裂，另一方面也能在装配过程中避免尖锐边角刮伤灯具内部的导线绝缘层，降低短路风险，输出线的出线位置预留在壳体侧面的开槽处，建模时还原的出线口密封凸台结构，能够在装配出线护套后实现出线位置的密封，防止蚊虫顺着出线缝隙进入壳体内部。
