电源变压器用嵌入式安装防护外壳结构

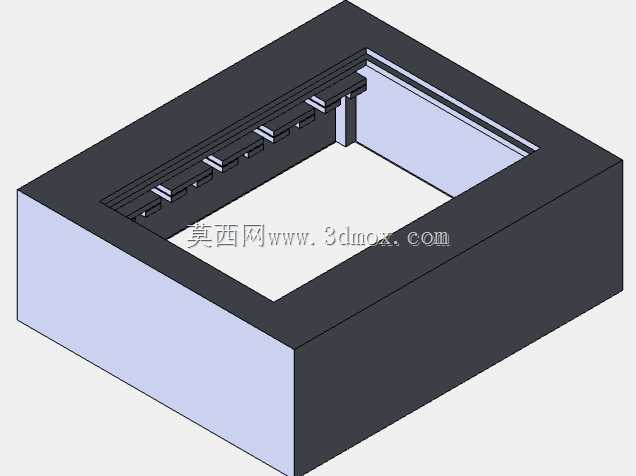

　　这款外壳结构主要面向小功率电源变压器的内置安装场景，常见于工业控制板卡供电模块、小型工控设备内置电源、低压配电辅助供电单元等应用位置，核心作用是为变压器绕组、磁芯提供物理防护，同时实现与周边电路、金属结构件的绝缘隔离，避免装配过程中引脚误碰、线材挤压造成的绕组绝缘破损，也能在设备长期运行过程中阻挡灰尘、凝露直接接触变压器磁芯与绕组，降低绝缘失效风险。从结构设计来看，整体采用矩形敞口框式结构，侧壁设置有连续的卡槽定位结构，这些卡槽并非通用槽位，而是对应变压器骨架的侧边凸台设计，装配时变压器骨架可顺着卡槽滑入到位，不需要额外打胶或者增加紧固件就能实现骨架与外壳的相对固定，能避免设备运输、振动工况下变压器在壳体内出现窜动，拉扯引脚造成开焊问题。外壳的敞口侧预留了足够的走线空间，变压器的初级、次级引出线可以从敞口侧的预留缺口位置顺出，不会被壳体边缘挤压破坏线皮，同时敞口边缘做了小尺寸的倒角处理，装配时不会划伤操作人员手指，也不会刮伤线材绝缘层。在安装边界设计上，壳体的外侧壁为平直结构，没有外凸的安装柱或者卡扣，适配嵌入式卡装的安装方式，可直接卡入设备塑料机架的预留安装槽内，外侧壁的尺寸公差控制在合理范围，既不会因为尺寸过大卡装困难，也不会因为尺寸过小出现装配后松动旷量。

　　壳体的侧壁厚度经过针对性设计，在保证结构强度的前提下尽可能压缩壁厚，减少对设备内部空间的占用，适配小型化设备的紧凑布局需求，同时侧壁的厚度足以满足基础的绝缘防护要求，即使壳体外侧紧贴其他低压电路元件，也不会出现绝缘击穿问题。从实际使用的角度出发，这款外壳的内部腔体尺寸完全匹配对应规格的电源变压器磁芯与绕组整体尺寸，装入变压器后不会出现腔体过大导致的变压器晃动问题，也不会因为腔体过小挤压绕组造成绕组变形、漆包线破损。内壁的卡槽位置经过精准对位，与变压器骨架的凸台位置完全对应，滑入装配时阻力均匀，不需要大力按压就能装配到位，适合批量生产时的快速装配工序，能有效提升装配效率，减少人工装配的不良率。

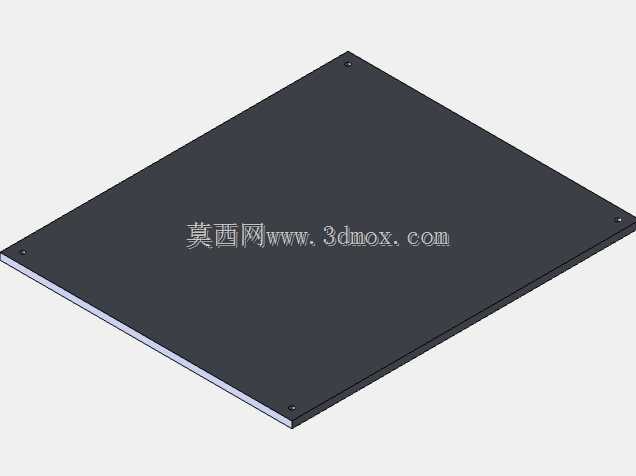

　　外壳的底部为封闭结构，可承托变压器整体重量，即使设备出现倒置、倾斜的工况，变压器也不会从壳体内脱落，底部的平整面也可以在需要的时候通过双面胶或者点胶的方式与设备壳体进一步固定，适配不同的安装需求。在结构细节处理上，所有的棱边都做了微小的圆角过渡，不存在尖锐的飞边、毛刺，避免装配过程中造成工伤，也不会在长期振动工况下割伤周边的线材。卡槽的深度设计合理，既能卡住骨架凸台实现定位，又不会因为槽深过大造成骨架装配不到位，影响后续的引脚焊接工序。

　　这款外壳没有设计多余的冗余结构，所有结构特征都服务于变压器的固定、防护、绝缘需求，没有为了外观增加不必要的曲面或者装饰结构，尽可能降低结构复杂度，适配注塑加工的工艺要求，批量生产时成型效率高，不易出现缩痕、缺料等注塑缺陷，能有效控制生产制造成本。对于结构设计从业者来说，这类壳体设计的核心在于精准匹配内部元件的尺寸，同时兼顾装配工艺、安装场景的实际需求，不需要追求复杂的外形，重点在于定位结构的可靠性、绝缘防护的有效性以及装配的便捷性，很多新手设计这类壳体时容易出现卡槽位置偏差、壁厚不均、棱边未做倒角等问题，要么造成装配困难，要么留下安全隐患，这款结构的设计细节刚好可以作为小型电气元件防护壳体的设计参考，尤其是卡槽定位的方式，相比螺丝固定、胶粘固定的方式，在小尺寸元件的装配上效率更高，可靠性也更稳定，适合批量生产的消费类电子、小型工控设备使用。
