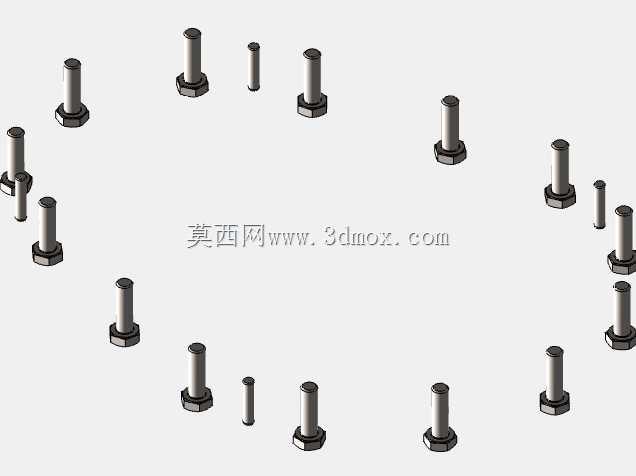

多规格外六角十字槽组合紧固件结构

　　在各类机电设备组装、钣金结构拼接、电子元器件固定场景中，这类带十字槽的外六角紧固件是最常用的连接构件，不同长度规格的同系列螺栓搭配使用，能够适配不同厚度叠层构件的锁附需求，避免单一规格螺栓出现长度不足干涉、过长突出剐蹭周边线路或结构件的问题。从结构设计逻辑来看，这类紧固件采用六角头部加十字槽的复合驱动结构，六角头部可以适配开口扳手、套筒等大扭矩锁附工具，满足需要较高预紧力的结构连接场景，比如变压器壳体拼接、电源模块支架固定这类需要一定抗震性能的连接点位；头部的十字槽则可以适配十字螺丝刀，在空间狭窄、套筒无法伸入的装配点位完成快速锁附，两种驱动结构的组合大幅提升了装配场景的适配性，不用在现场装配时反复更换工具类型。

　　从实际安装边界来看，不同长度的螺栓对应不同的夹持厚度范围，短规格螺栓主要用于薄钣金件叠层固定、PCB板与金属支架的连接这类总夹持厚度较小的点位，长规格螺栓则用于多层结构叠加、带绝缘衬套的安装点位，比如电源变压器的铁芯与外壳固定、接线端子排与安装梁的连接，这类点位往往需要叠加绝缘垫片、密封胶圈等辅件，需要螺栓有足够的螺纹长度来保证啮合牙数满足拉力要求。设计这类紧固件排布时，首先要确认每个连接点位的剪切力与拉力载荷，根据载荷等级选择对应公称直径的螺栓，再根据叠层总厚度加上垫片厚度、螺母啮合厚度计算所需螺栓长度，避免螺栓末端突出螺母过长造成安全隐患，或是螺纹啮合长度不足导致滑牙脱开。

　　在三维建模过程中，这类紧固件的建模需要重点还原六角头部的对边尺寸、对角尺寸、头部厚度，以及螺杆部分的螺纹大径、小径、螺距参数，还有十字槽的深度与槽型尺寸，这些参数直接影响后续装配干涉检查的准确性，如果螺栓头部尺寸建模偏差，在装配时会出现扳手空间不足的问题，无法完成实际锁附操作；螺纹部分的建模精度则会影响与螺母、螺纹孔的配合仿真，在做运动仿真或者受力分析时，螺纹啮合面的接触参数设置需要依托准确的牙型尺寸。另外这类组合排布的紧固件，在做装配体设计时可以通过圆周阵列、线性阵列的方式快速完成排布，但要注意不同长度规格的螺栓不能混用阵列特征，需要单独对应不同的安装点位，避免出现长螺栓用在薄点位、短螺栓用在厚点位的设计错误。

　　从实际应用的角度来说，这类紧固件在电源类设备中使用量极大，除了壳体拼接之外，内部的磁芯固定、绕组压装、散热片连接都会用到不同规格的十字槽外六角螺栓，设计选型时还要考虑防腐要求，如果是户外使用的设备，需要选择表面镀锌或者达克罗处理的型号，避免长期使用后锈蚀导致连接失效；如果是有绝缘要求的点位，还需要搭配绝缘垫圈使用，这时候螺栓长度计算要额外加上绝缘垫圈的厚度，保证螺纹啮合长度不小于螺栓公称直径的1.5倍，满足机械强度要求。在做设备维护时，这类复合驱动结构的螺栓也有明显优势，当六角头部因为长期锈蚀出现滑边时，还可以通过十字槽进行拆卸，降低维护难度，减少因为螺栓无法拆卸导致的构件报废问题。
