斜楔式块铰链限位连接结构设计

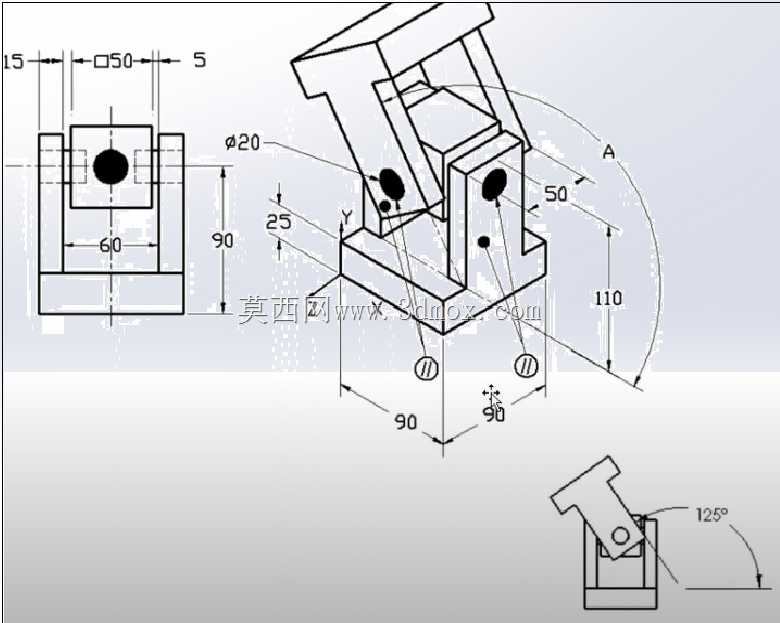

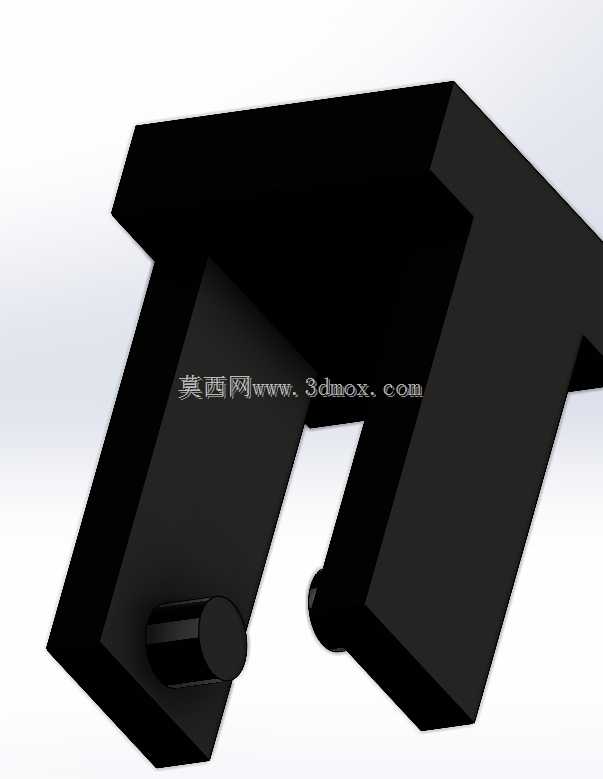

　　这款斜楔式块铰链结构，在小型电子设备舱门、嵌入式工控模块快装结构、低压电器内部组件限位场景中有着非常广泛的适配性，区别于传统销轴式铰链的回转运动逻辑，该结构依靠斜楔面的滑动配合实现卡合与解锁，不需要额外配置销轴、扭簧等附属零件，在空间局促的小型装配场景里能大幅压缩安装占用空间。从实际功能来看，该结构集成了铰链回转与到位锁止的双重作用，当活动块沿固定座的斜楔面滑动到预设位置时，配合面的自锁角度会形成稳定的卡合力，不需要额外加装锁扣就能保持闭合状态，解锁时只需要沿斜楔法向施加小幅推力即可脱开，在需要频繁开合、快速拆装的内部组件维护场景中，能有效减少操作步骤，降低维护拆装的时间成本。

　　设计过程中首先对斜楔面的角度做了反复校核，最终选定的楔面角度小于材料摩擦自锁角，保证在常规振动工况下不会出现意外脱开的情况，同时又不会因为自锁力过大导致解锁需要的操作力超出人体工学舒适范围；固定座采用槽型包覆结构，活动块的两侧嵌入固定座的导向槽内，运动过程中全程有槽壁约束侧向位移，不会出现偏载卡滞的问题，配合面的接触宽度经过计算，在常用工程塑料或者压铸铝合金材质下，接触应力远低于材料许用值，长期反复开合也不会出现配合面压溃磨损的问题。

　　从安装边界来看，固定座的底部预留了平直安装面，可以通过胶粘、热熔柱或者微型螺丝固定在安装基板上，不需要在安装面加工复杂的异型槽，对安装基板的加工精度要求较低；活动块的连接端同样为平面结构，可以直接和需要开合的门板、模块盖板粘接或者螺丝固定，整体结构闭合状态下的外形轮廓为规整的矩形，没有突出的结构件，在排布内部组件时不需要为该结构预留额外的避让空间，整体占用的安装空间比同规格的传统销轴铰链加锁扣的组合缩小近40%。

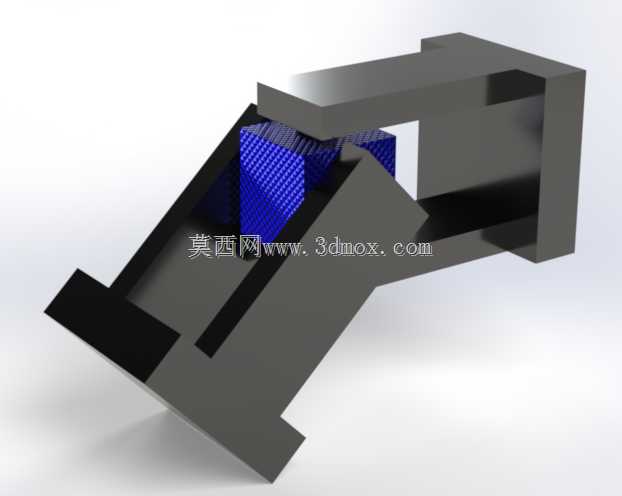

　　结构的运动行程经过优化，开合角度可以达到75度，完全满足小型舱门、模块盖板的开合维护角度需求，运动过程中活动块和固定座之间没有多余的空行程，开合手感紧实均匀，不会出现松垮晃动的情况；配合面之间预留了合理的间隙公差，采用普通注塑或者压铸工艺就能达到装配精度要求，不需要二次机加工就能顺利装配，适合批量生产的场景。在实际选型适配时，需要注意安装面的平面度误差不超过0.1mm，避免安装后固定座出现形变导致斜楔面配合错位；如果应用在有较高耐磨损要求的场景，可以在斜楔配合面粘贴聚四氟乙烯耐磨片，或者在材质选型时选用添加了耐磨剂的工程塑料，进一步提升结构的循环使用寿命；如果需要更大的锁止力，可以在不改变整体安装尺寸的前提下，适当加宽斜楔面的接触宽度，不需要调整整体结构的外形边界，适配不同负载的使用场景。该结构没有细小的零散零件，装配时只需要将活动块沿导向槽滑入固定座即可完成组装，不需要额外的装配工装，组装效率远高于传统的多零件铰链结构，在批量装配的产线上能有效降低装配工时，减少零件管理的成本。
