单槽V型工业传动带轮结构设计

　　在常规工业传动场景中，带传动是应用范围极广的动力传递形式，V型带轮依靠带轮槽面与三角带的楔形摩擦效应，相比平带传动能在同等张紧力下提供更高的传动摩擦力，有效降低传动过程中的打滑概率，这类单槽V带轮常被用于中小功率的动力传输工位，常见于小型加工设备、农用机械、轻工生产线的动力端，用来连接电机输出轴与工作机输入轴，实现不同转速下的扭矩传递，同时具备一定的缓冲吸振能力，能在负载出现瞬时波动时保护动力端部件不受刚性冲击。

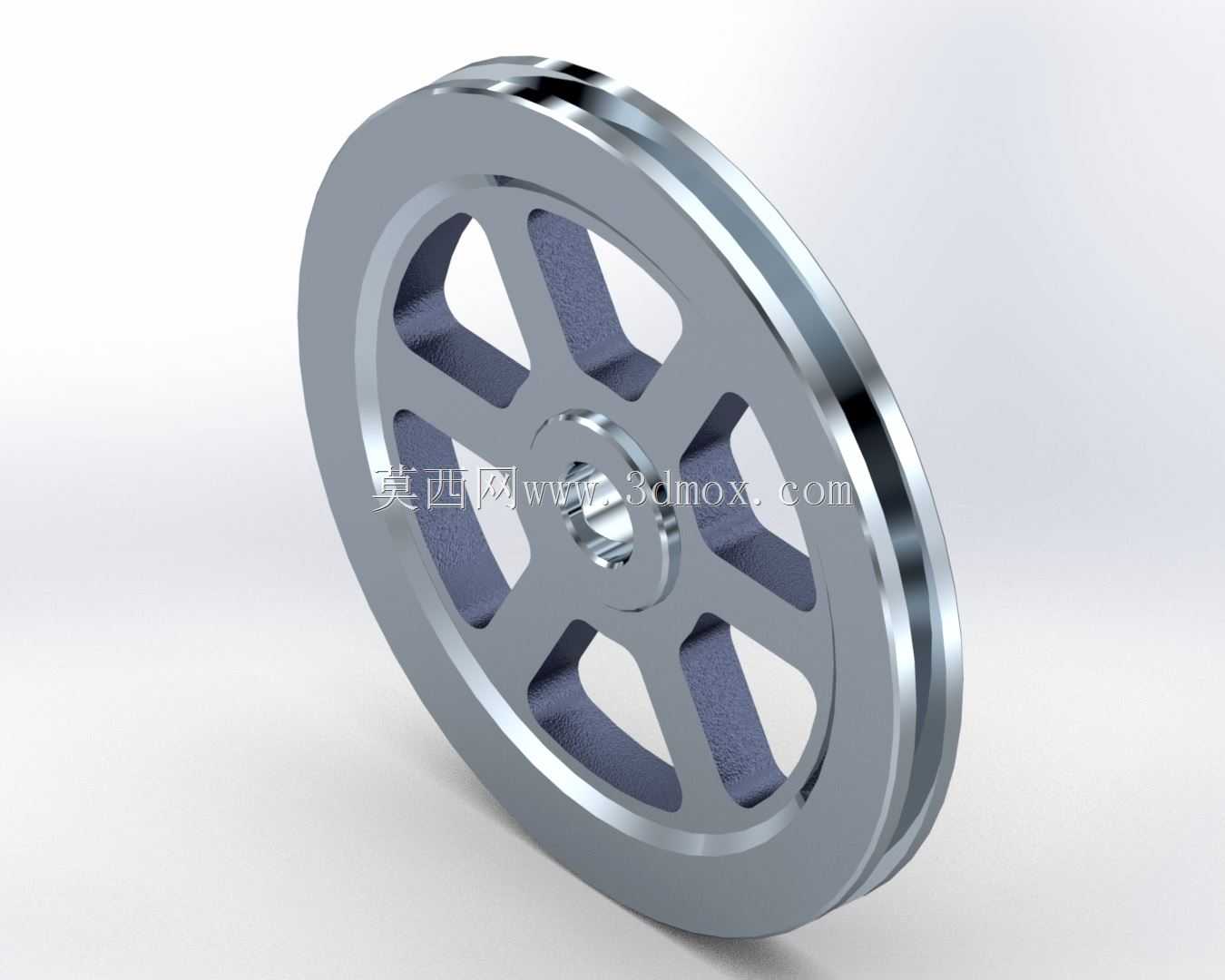

　　这款带轮采用了六辐条式轮辐设计，区别于实心轮盘的结构形式，在保证轮体整体结构强度的前提下，大幅削减了轮体自身重量，降低了转动惯量，让带轮在启停阶段的动态响应更灵敏，同时减少了高速转动时的自身能耗。轮缘部分严格匹配V型带的截面角度，槽面加工精度直接影响带的使用寿命，设计时槽面的粗糙度需要控制在合理区间，既不能过于粗糙加速三角带的磨损，也不能过于光滑降低摩擦传动效率。轮缘外侧做了轻微的倒角处理，避免安装三角带时被锐边割伤带体，同时也能减少转动过程中的风阻噪音。

　　轮毂部分是带轮与传动轴连接的核心区域，中心的轴孔需要根据配套轴径做公差匹配，通常采用过渡配合或者间隙配合加键连接的形式，保证扭矩传递的可靠性，同时方便拆装维护。轮毂与轮辐的过渡位置做了圆弧过渡处理，避免应力集中，在长期承受交变载荷的工况下，减少应力开裂的风险，这也是很多新手设计时容易忽略的细节，直角过渡的位置在反复启停的载荷作用下，很容易萌生疲劳裂纹，最终导致轮体断裂失效。

　　从安装边界来看，这类单槽V带轮的轴向尺寸相对紧凑，不需要占用过多的轴端安装空间，适合安装空间受限的传动工位。设计时需要注意带轮的节圆直径与配套三角带的型号匹配，不同型号的V带对应最小的带轮节径要求，如果节径过小，会导致三角带在绕入带轮时的弯曲应力过大，大幅缩短带的使用寿命。轮辐的厚度、辐条的截面尺寸都需要根据传递的额定扭矩做校核，保证在额定负载甚至短时过载的情况下，轮辐不会发生塑性变形。

　　在实际设备选型过程中，这类带轮的中心距调整范围也需要纳入考量，带传动需要合适的张紧力，中心距过小会导致带的包角不足，降低传动能力，中心距过大则会导致带在运行过程中出现上下颤动，影响传动平稳性。这款带轮的对称式辐条结构，自身的动平衡性能更好，在中高速转动工况下，不会因为质量分布不均产生额外的振动，降低轴承端的径向载荷，延长支撑轴承的使用寿命。

　　日常维护场景中，这种开式辐条结构的带轮相比实心轮，更方便清理槽内积存的灰尘、油污，避免杂物进入带与槽的接触面导致打滑、带体磨损加剧的问题。轮体的材质通常选用铸铁或者铸铝，铸铁材质的耐磨性更好，成本更低，适合常规工业工况，铸铝材质的重量更轻，适合对转动惯量要求更严格的轻载高速场景。设计时还需要考虑带轮的静平衡要求，尤其是转速较高的应用场景，需要在加工完成后做静平衡校正，去除不平衡量，保证运行平稳。
