带安装耳座的开缝式轴套支撑固定件

　　在自动化输送线、小型工装夹具以及非标设备的导向支撑结构中，这类带单侧安装耳板的开缝式轴套支撑件是十分常见的连接固定部件，主要用于为光轴、导杆类零件提供径向支撑与轴向定位，同时通过耳板上的安装孔实现与设备机架、安装基板的快速固定，替代传统的一体式轴座在空间受限场景下的安装需求。从结构设计来看，主体的圆筒部分采用开缝式结构，缝隙沿轴向贯穿整个筒身，这种设计并非加工缺陷，而是刻意预留的弹性变形余量，当配套轴件穿入筒内后，可通过额外的抱紧箍或者安装时的预紧力让筒身产生微幅收缩，从而消除轴与孔之间的配合间隙，既可以降低加工时的公差精度要求，减少镗孔、铰孔等精加工工序的成本，又能在设备运行过程中吸收一定的振动载荷，避免轴件与支撑孔之间出现硬摩擦导致的磨损加剧。

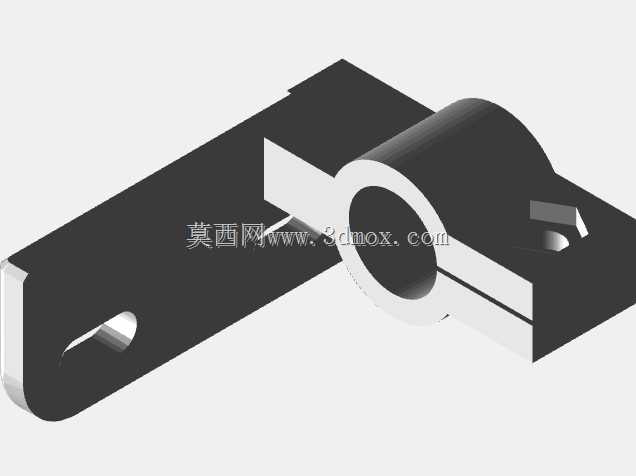

　　单侧延伸的安装耳板采用平板式结构，与圆筒主体采用一体化成型设计，耳板上开设的长圆形安装孔是经过实际安装场景验证的优化设计，长圆孔的长度方向与耳板延伸方向保持一致，允许安装时在一定范围内调整支撑件的固定位置，抵消机架加工时的孔位误差，不需要在装配时反复配钻安装孔，大幅提升现场装配的效率。耳板与圆筒的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中的问题，在承受径向载荷时，应力可以沿着圆弧面均匀分散，不会在长期交变载荷作用下出现连接部位断裂的情况。

　　从安装边界来看，圆筒部分的内径尺寸与常用的导向光轴直径形成标准配合，外径尺寸根据支撑载荷的大小做了对应加厚，保证在承受最大径向载荷时筒身不会出现变形；耳板的厚度与圆筒壁厚保持协调，安装孔的中心到圆筒轴线的距离经过严格核算，既保证安装时螺栓有足够的操作空间，不会与圆筒外壁发生干涉，又不会因为力臂过长导致耳板在受力时出现弯曲变形。圆筒的轴向长度根据支撑需求设定，足够的轴向接触长度可以为轴件提供稳定的支撑，避免轴件在运行过程中出现偏摆，同时长度又不会过长导致整体结构占用过多的安装空间，适配紧凑型设备的布局需求。

　　在实际应用场景中，这类支撑件常被用在小型气动滑台的导向轴支撑、物料分拣机构的摆杆转轴固定、检测设备的探针导向轴安装等位置，相比传统的法兰式轴座，它的结构更加紧凑，只需要单侧固定即可完成安装，在安装面空间不足、无法布置圆周方向多个固定螺栓的场景下，优势十分明显。设计过程中，开缝的宽度经过反复验证，缝宽过小会导致筒身无法产生足够的弹性变形量，起不到间隙补偿的作用；缝宽过大则会导致筒身的刚性不足，在承受较大径向载荷时出现过度变形，无法为轴件提供稳定的支撑。耳板上的长圆孔两端采用半圆结构，与标准螺栓的外径形成适配，安装时螺栓可以沿着长圆孔滑动调整位置，调整到位后拧紧螺母即可完成固定，不需要额外的定位销辅助定位，在对定位精度要求不是极高的场景下完全可以满足使用需求。

　　另外，圆筒的两端边缘都做了小尺寸的倒角处理，一方面是去除加工产生的毛刺，避免安装时划伤操作人员或者轴件表面，另一方面也可以在轴件穿入时起到导向作用，即使轴件与筒孔存在微小的角度偏差，也可以顺着倒角顺利穿入，降低装配时的对中难度。整个零件的结构没有多余的复杂特征，所有的几何形状都服务于实际的安装与支撑功能，没有为了外观增加不必要的曲面或者装饰结构，完全从工程实用角度出发完成结构设计，既满足了使用功能需求，又尽可能简化了加工工艺，不管是采用机加工方式直接成型，还是采用开模批量生产，都可以有效控制制造成本，适配不同批量的生产需求。在不同的使用场景下，还可以根据实际的载荷大小调整圆筒的壁厚、耳板的厚度以及安装孔的尺寸，不需要改变整体的结构形式即可完成系列化设计，覆盖不同直径轴件的支撑需求。
