莱特币标识造型TPU钥匙挂饰结构设计

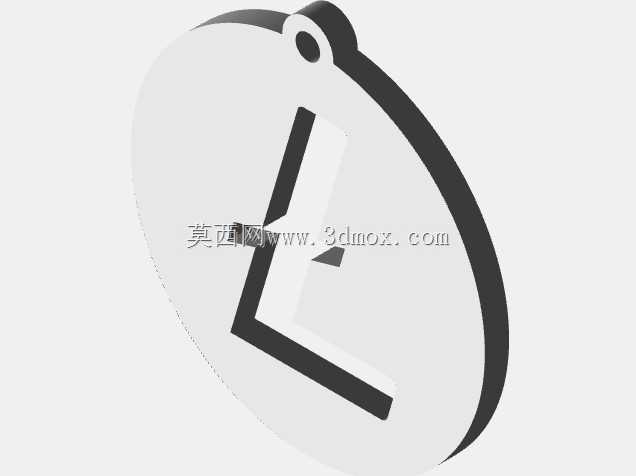

　　日常随身挂饰类产品的结构设计，往往需要在视觉辨识度、佩戴舒适度、材料适配性三者间找到平衡，这款莱特币标识造型的钥匙挂饰，在结构设计阶段就围绕TPU柔性材料的成型特性做了多轮调整。从实际使用场景来看，这类挂饰主要用于串接钥匙串、随身背包挂点，日常会频繁与口袋内壁、钥匙金属件、背包面料产生摩擦，同时会承受钥匙串自重带来的拉扯，因此结构上不能出现尖锐棱角，避免勾扯衣物或者划伤手部。挂饰主体采用圆形币面作为基础轮廓，边缘做了R1.2的圆角过渡，整个外轮廓没有直角结构，哪怕是标识凸起的线条边缘，也做了0.3mm的小圆角处理，既保证标识图案的识别度，又不会因为凸起棱边过于锋利造成使用中的不适感。

　　顶部的挂孔结构是整个设计的受力核心，挂孔位置没有直接在币面边缘开孔，而是做了向外延伸的凸耳结构，凸耳与币面主体采用大圆弧过渡，避免应力集中导致挂孔处撕裂，挂孔内径设计为4mm，能够适配市面上绝大多数常规钥匙圈、龙虾扣的穿入需求，凸耳厚度与币面主体保持一致，不会因为局部过薄在反复弯折后出现断裂。币面的莱特币标识采用下沉式浮雕结构，标识线条凹陷深度为0.4mm，这种设计一方面能够让图案在日常摩擦中不容易被磨平，另一方面凹陷结构在TPU软胶印刷时能够更好地固定油墨层，减少长期使用后的图案脱落问题。

　　从成型工艺角度考虑，整个挂饰采用等壁厚设计，主体壁厚统一为2mm，没有局部过厚或者过薄的区域，避免TPU材料熔融成型时出现缩痕、填充不足的问题，整个模型没有倒扣结构，采用平板式分型就可以完成脱模，不需要额外设计抽芯结构，能够有效降低模具加工成本，适配小规模柔性生产的需求。安装边界方面，挂饰整体外轮廓直径为38mm，凸耳顶端到币面最下端的总高度为45mm，2mm的均匀壁厚让整个挂饰重量控制在5g以内，挂在钥匙串上不会增加过多的负重，哪怕是挂在轻薄的背包拉链头上，也不会因为自重过大导致拉链头下坠变形。材料选用蓝色TPU，邵氏硬度设置为90A，这个硬度区间的TPU既具备足够的韧性，日常摔碰不会出现碎裂，又有一定的柔软度，和硬物碰撞时不会产生刺耳的磕碰声响，也不会刮花和它放在一起的手机、门禁卡等随身物品。在细节处理上，币面背面做了细微的磨砂纹理处理，粗糙度设置为Ra1.6，既能够减少手持时的指纹残留，又能增加和手指接触时的摩擦力，从口袋里掏取钥匙时不容易打滑。挂孔内壁做了抛光处理，减少钥匙圈穿入时的摩擦阻力，也避免长期使用过程中钥匙圈反复摩擦挂孔内壁造成的材料磨损。

　　从实际使用的工况来看，这类挂饰需要适应-10℃到60℃的日常使用温度区间，TPU材料在这个温度区间内不会出现变硬脆化或者软化变形的问题，哪怕是冬季放在外套口袋里，或者夏季放在车内暴晒，都能保持结构稳定性。设计过程中特意规避了细小的悬空结构，整个标识的线条宽度最窄处也有2mm，不会因为材料弯折出现线条断裂的问题，哪怕挂饰被意外挤压变形，也能依靠TPU的弹性恢复到原有形状，不会留下永久变形。层厚设置适配0.2mm的印刷精度，这个精度下既能够保证标识线条的边缘清晰度，又能控制成型时间，不需要过高的打印精度就可以获得不错的表面效果，240℃的成型温度适配常规的柔性材料3D打印设备，不需要特殊的高温喷嘴或者恒温成型腔，普通桌面级设备就可以完成制作。
