布拉莫斯超音速巡航导弹结构三维建模

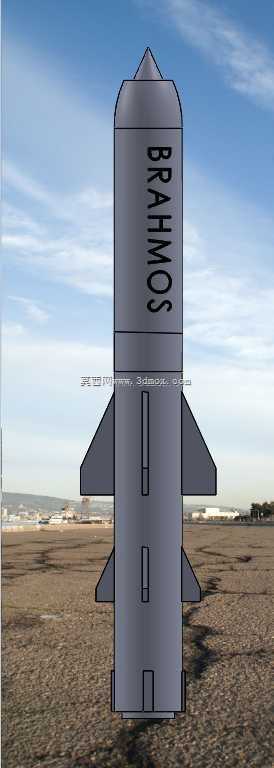

　　本次建模针对布拉莫斯超音速巡航导弹的实体结构进行1:1比例还原，建模过程中优先参考公开的实弹外形参数与结构布局，弹体整体采用圆柱形主体加锥形弹头的常规巡航导弹气动布局，弹身中部布置对称的切尖三角翼主弹翼，弹尾设置四片小型稳定尾翼，同时在弹体尾部预留了助推器安装的对接接口，整体外形严格匹配实弹的气动修形要求，弹头部分的锥角经过反复校核，确保与公开资料中的超音速减阻设计角度一致，弹体表面的标识凹槽、检修口盖的凸起结构都做了等比例还原，没有做过度的简化处理。

　　从实际应用场景来看，该型导弹作为多平台发射的超音速打击武器，可适配舰载垂直发射装置、潜艇鱼雷管发射、机载挂架挂载以及陆基机动发射车倾斜发射等多种部署方式，建模时针对不同发射平台的适配结构也做了对应体现：弹体中部的主弹翼采用折叠结构设计预留，舰载与潜射版本的弹翼可在发射出筒后自动展开，陆基版本的弹体底部适配发射筒的定位凸台也做了结构还原，机载版本的弹体上方挂架对接接口位置经过尺寸校核，匹配通用重型机载挂架的安装间距。从功能特性层面，弹体内部的舱段划分在建模时做了模块化拆分，从弹头到弹尾依次为导引头舱、战斗部舱、燃料舱、发动机舱、控制舱，各舱段之间的连接法兰结构都做了细节呈现，弹体表面的进气道布局采用了弹头附近的对称斜切进气设计，适配冲压发动机的高速进气需求，弹翼的后掠角经过气动角度匹配，确保在3马赫左右的飞行速度下能提供足够的升力与航向稳定性，尾翼的舵面转轴位置做了明确的结构标识，可直接用于后续的舵面转动仿真分析。

　　设计思路上，整个模型采用参数化建模逻辑，弹体的直径、长度、弹翼展长、尾翼尺寸都设置了全局参数关联，修改核心参数即可快速调整弹体的整体尺寸比例，方便后续衍生型号的结构改型设计；建模过程中优先保证气动外形的曲面连续性，弹体与弹头的过渡曲面采用G2连续处理，避免曲面拼接处出现棱角影响气动仿真的精度，弹体表面的口盖、凹槽等细节特征都采用独立草图拉伸后布尔运算的方式制作，方便后续对局部结构进行修改调整，不会影响整体曲面的完整性。

　　外形尺寸与安装边界方面，模型整体长度参考实弹参数控制在8米级区间，弹体直径控制在0.6米级区间，主弹翼展开后的展长控制在1.7米左右，折叠状态下弹翼完全收回到弹体侧面的整流罩内，整体外轮廓直径不超过弹体本身直径的1.1倍，可适配直径0.7米级的通用发射筒安装要求；弹体尾部的助推器对接法兰采用标准的环形螺栓连接结构，螺栓孔的数量与分布圆直径匹配同级别导弹助推器的通用安装标准，弹体上方的机载挂架接口采用双吊耳设计，吊耳间距符合重型机载武器的挂装标准，陆基发射版本的弹体定位凸台高度控制在50毫米以内，不会与发射筒内部的导向轨道产生干涉。整个模型的结构拆分逻辑完全匹配实际导弹的装配流程，各舱段的连接结构都预留了标准的装配间隙，可直接用于生成工程图纸、开展结构强度仿真、气动特性分析以及教学演示使用，模型的曲面精度足够支撑后续的3D打印实体样件制作，所有特征都没有出现破面、重叠面等建模缺陷，不同软件间的格式转换也能保证结构完整性。
