印度GSLVMKIII运载火箭三维结构设计

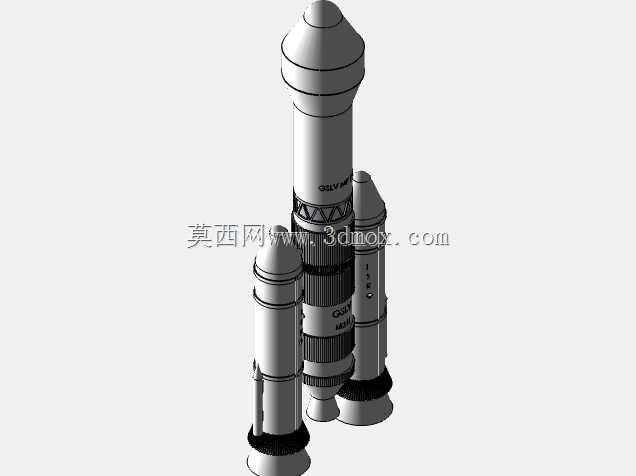

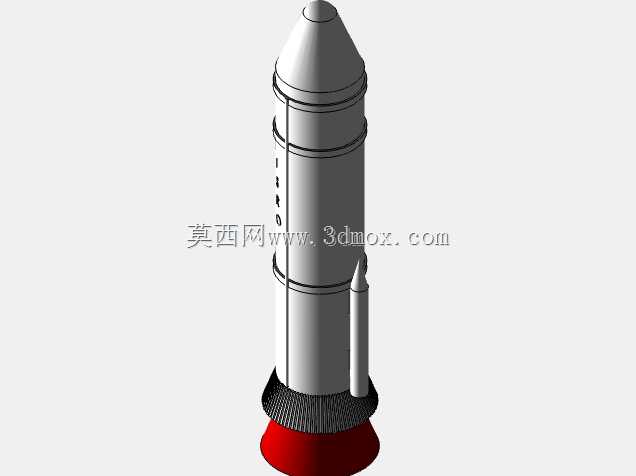

　　本次呈现的GSLV MKIII运载火箭三维结构，完整还原了这款中重型一次性运载火箭的全系统构型，从结构设计逻辑来看，该型号采用三级串联加两侧固体助推的经典布局，完全围绕大运载能力的核心需求展开设计。两侧捆绑的S200固体火箭助推器，在建模过程中完整还原了其柱段加锥形头锥、尾部扩张喷管的结构特征，助推器与芯级的连接机构采用径向多点绑定设计，连接点的位置分布充分考虑了起飞阶段大推力传递的载荷分散需求，避免局部应力集中对芯级壳体造成损伤。

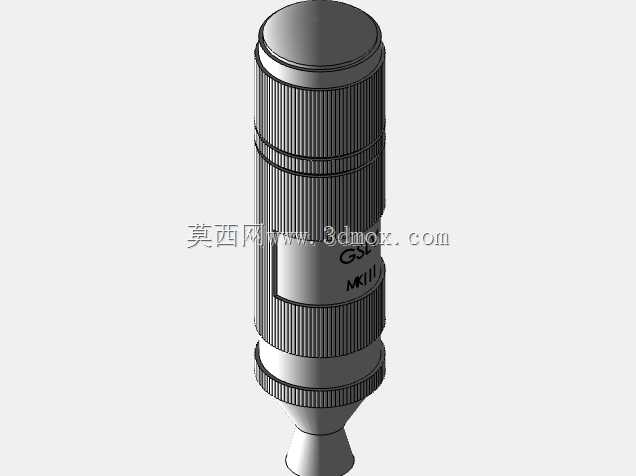

　　芯一级的L110液体级段，模型中清晰呈现了其筒段壳体的环向加强筋布局，两级储箱的分隔结构、底部两台发动机的并联安装机位都做了精准还原，液体级的管路走线沿箭体壁板内侧布置，预留的安装间隙完全符合箭体内部设备布局的空间要求，避免飞行过程中管路振动与周边设备发生干涉。芯二级的C25低温上面级，模型还原了其更小直径的筒段结构、顶部载荷舱的连接法兰结构，上面级的姿控发动机喷管布局沿级段周向均匀分布，满足入轨阶段的姿态调整推力需求。

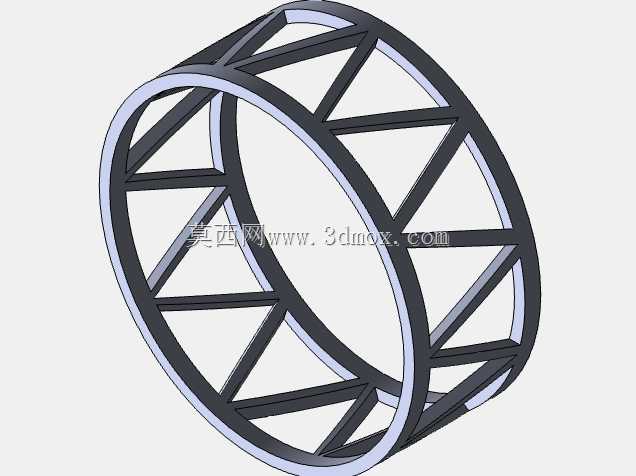

　　从实际应用场景来看，该型火箭主要承担地球同步转移轨道、近地轨道的卫星发射任务，4吨级的GTO运载能力、10吨级的LEO运载能力，决定了其结构设计必须在重量控制与结构强度之间找到最优平衡点，建模过程中对箭体各段的壁厚梯度做了符合工程逻辑的还原：助推器壳体在推力传递路径上的壁厚更大，储箱段因为要承受内部推进剂压力，壁板采用网格加筋结构降低结构重量，级间段采用桁架式连接结构，在保证连接刚度的同时尽可能压缩结构死重。从安装边界来看，全箭的总高度、各段直径比例严格按照实机参数还原，助推器的伸出长度、喷管的摆角预留空间都做了精准控制，地面发射状态下的箭体支撑点对应助推器尾部与芯一级尾部的三个支撑位置，支撑面的平面度公差在建模时做了合理设定，满足起竖、发射前的载荷支撑需求。载荷舱的包络空间完整覆盖4.5米直径的卫星安装需求，整流罩的分离机构沿纵向布置，解锁装置的安装位置避开了内部载荷的安装空间，防止分离过程中对卫星造成碰撞。

　　在结构细节处理上，箭体表面的电缆罩、管路整流罩凸起结构都按照实际气动布局做了还原，这些凸起结构的外形都做了流线型修型，尽可能降低飞行过程中的气动阻力，助推器头锥的锥角设计经过气动优化，能有效降低跨音速飞行阶段的气动干扰，减少箭体受到的侧向载荷。对于结构设计从业者来说，这个模型可以直观展现大运载火箭的分级布局逻辑、推力传递路径设计、多体连接结构的处理方式，不同级段之间的连接分离机构、助推器的分离装置位置都有清晰的结构体现，能帮助设计人员理解航天运载器在极端载荷工况下的结构设计思路，比如起飞阶段近地阶段的气动载荷、级间分离过程中的冲击载荷传递路径，都能通过模型的结构布局得到直观呈现。整个模型的结构拆分逻辑完全符合实际火箭的部段划分，从头部整流罩到各子级、助推器都可以独立拆分查看内部的结构布局，对于学习航天产品结构设计、理解运载火箭总体设计逻辑有很高的参考价值，各部件的装配间隙、连接面的配合公差都按照航天产品的设计规范做了合理设定，不存在结构干涉、装配逻辑矛盾的问题。
