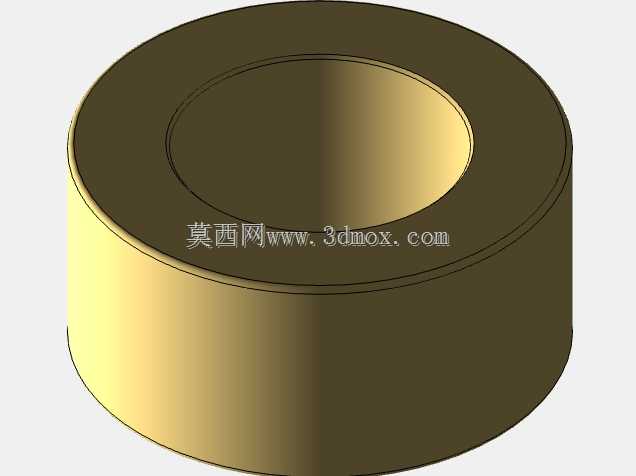

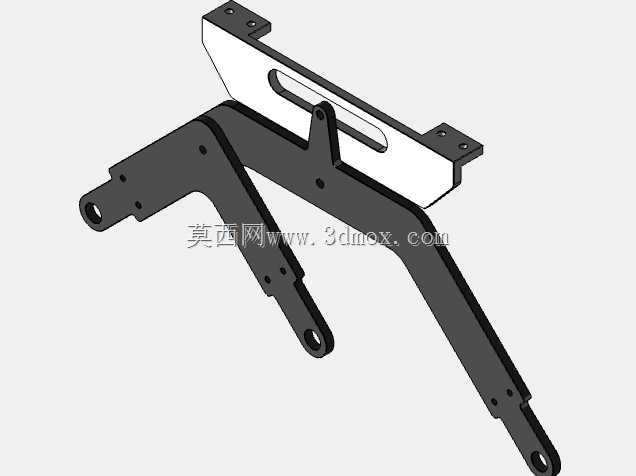

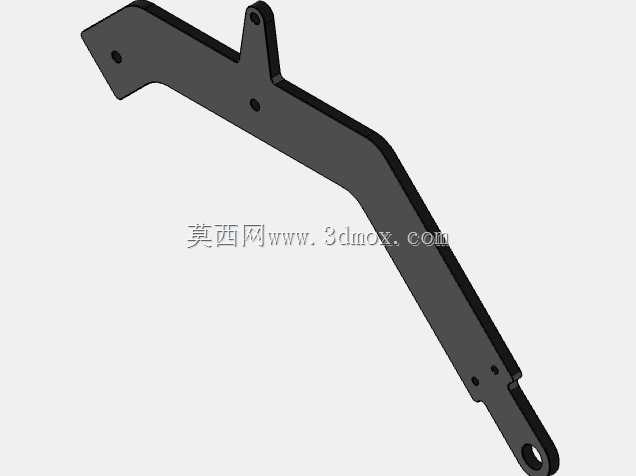

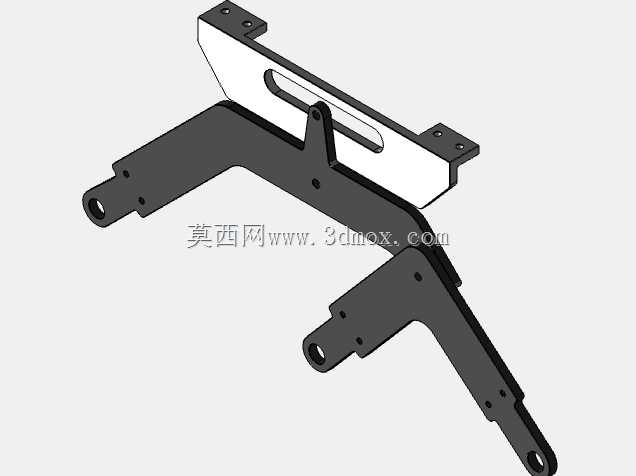

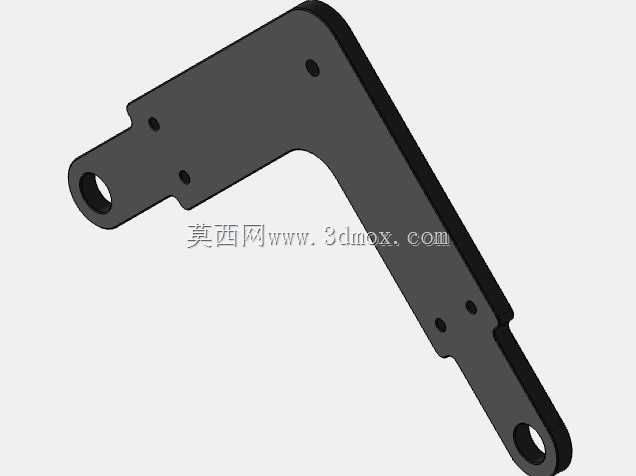

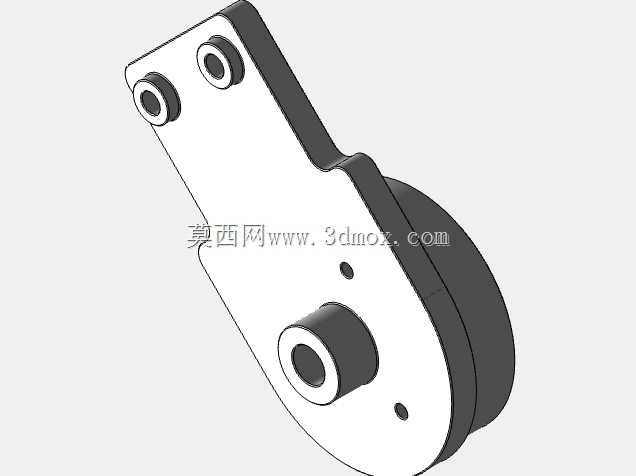

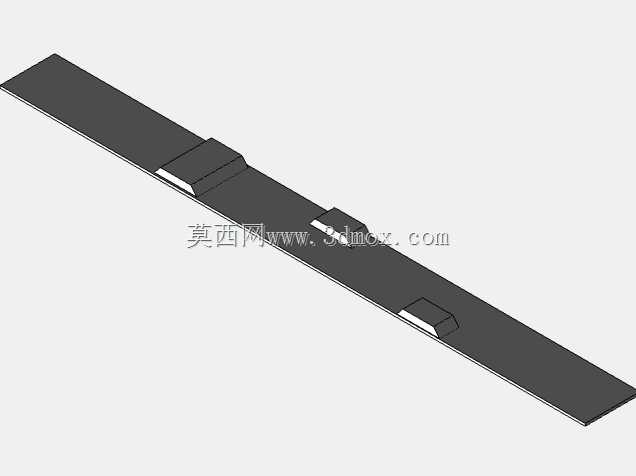

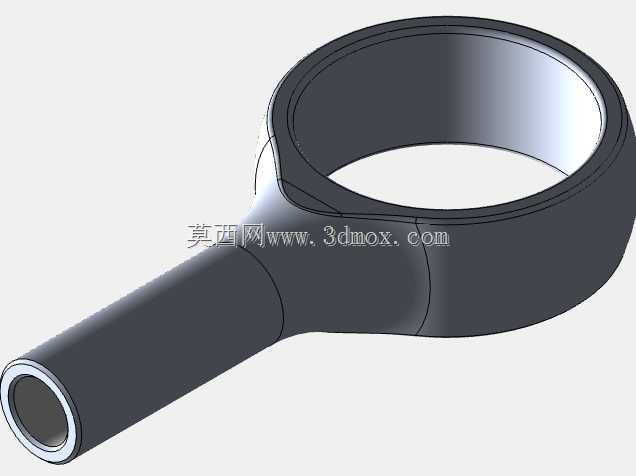

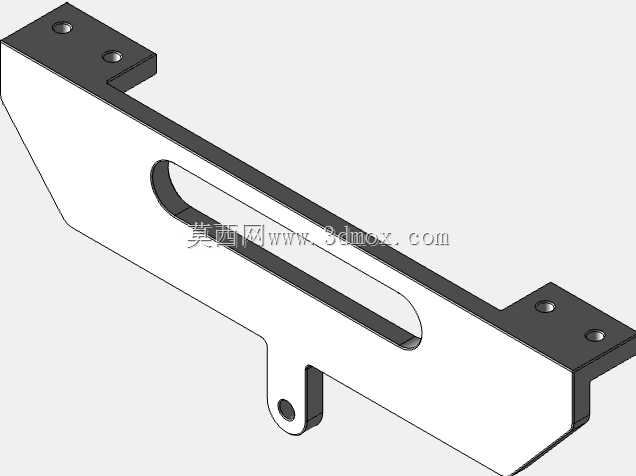

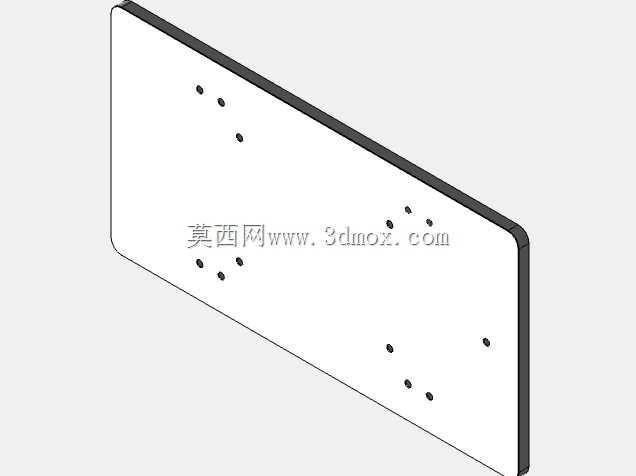

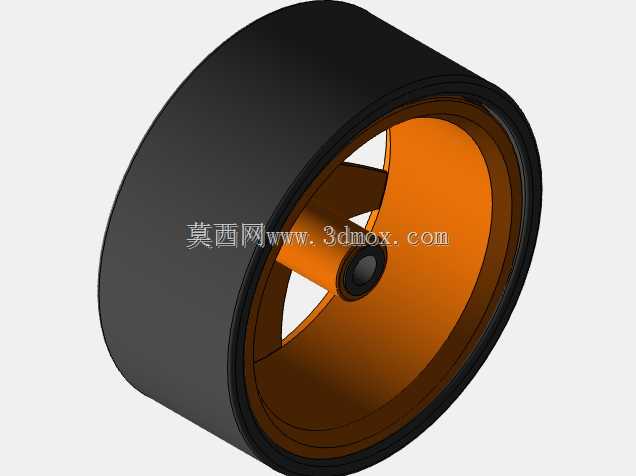

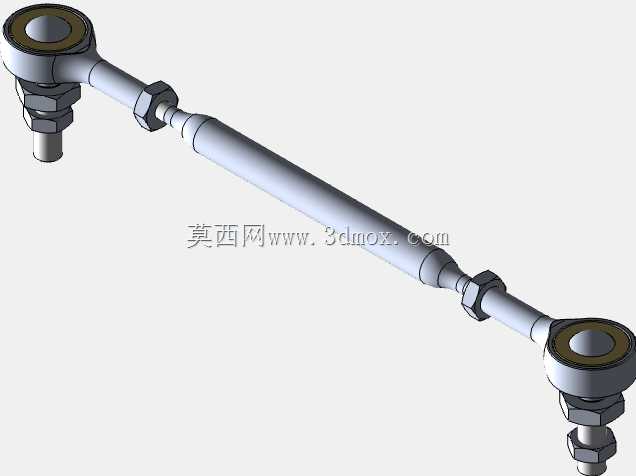

  从结构组成来看,整套机构包含主摇臂、副摇臂、轮组安装座、铰接销轴、行走轮安装位以及配套的模拟地形台架,主摇臂与副摇臂之间通过间隙配合的铰接轴连接,允许两个摇臂在垂直平面内产生相对摆角,摆角范围根据目标越障高度设定,可覆盖轮径1.2倍高度的垂直障碍翻越需求,轮组安装在副摇臂的末端与主摇臂的对应铰接点位置,每个轮组都具备独立的随动能力,当单侧车轮遇到凸起障碍时,对应位置的摇臂会绕铰接点向上摆动,将载荷重新分配到其余接地轮上,不会出现整车抬升导致的重心大幅偏移。这套摇臂转向架结构,核心面向非结构化地形的低速探测行走场景设计,常见于星球表面探测载具、复杂地形巡检机器人、灾后废墟搜救移动平台的底盘行走单元,区别于常规轮式车辆的刚性桥壳转向结构,这套机构没有传统的整体式转向桥,依靠多组摇臂的铰接联动配合轮端差速实现转向与越障动作,能在不平整的硬质路面、存在凸起障碍与沟壑的地形上保持所有行走轮与地面的有效接触,避免单轮悬空导致的牵引力流失。

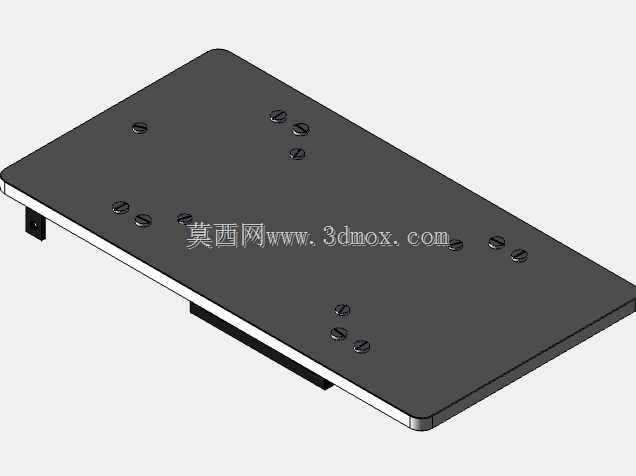

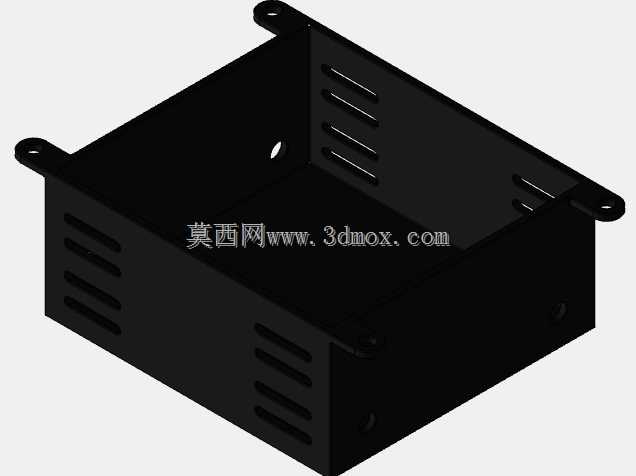

  设计过程中优先考虑了载荷传递路径的合理性,主摇臂的铰接点设置在底盘安装面的重心投影附近,确保行驶过程中底盘的俯仰角度波动控制在较小范围内,避免搭载的探测设备因为姿态变化过大影响工作精度,摇臂的截面采用变厚度的钣金折弯加局部加强筋结构,在保证铰接位置结构强度的同时,尽可能降低行走机构的整体自重,减少动力单元的负载。安装边界方面,整套转向架与上部底盘的连接采用两组对称布置的铰接支座,支座的安装孔位按照标准螺栓间距设计,可适配不同宽度的底盘安装需求,轮距参数根据常见探测载具的通行宽度要求设定,能够通过宽度不小于轮距1.1倍的狭窄通道,轴距的设定兼顾了纵向越障时的稳定性,避免翻越沟壑时出现纵向倾覆的风险。

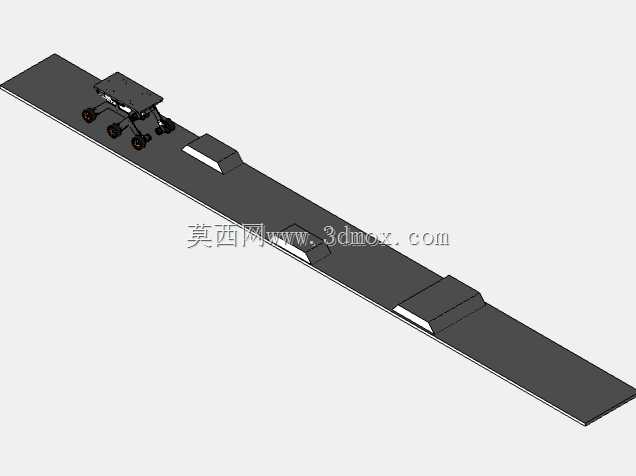

  转向动作的实现依靠两侧轮组的差速配合,搭配摇臂的随动摆动,不需要额外设置转向驱动桥,简化了底盘的传动结构,同时减少了转向过程中的滑动摩擦,降低硬质粗糙路面上的轮胎磨损。在运动特性上,这套结构的摇臂联动比经过反复调校,当单侧前轮越上障碍时,中轮与后轮的接地压力变化幅度不超过静态载荷的30%,能够保证牵引力的持续输出,不会因为单轮载荷骤降出现打滑空转的情况,地形台架的模拟段设置了不同高度的凸起与凹陷结构,可用于验证机构在连续起伏地形上的行走平顺性,观察各个铰接点的摆动角度是否在设计范围内,检查轮组与摇臂、摇臂与底盘之间是否存在运动干涉。

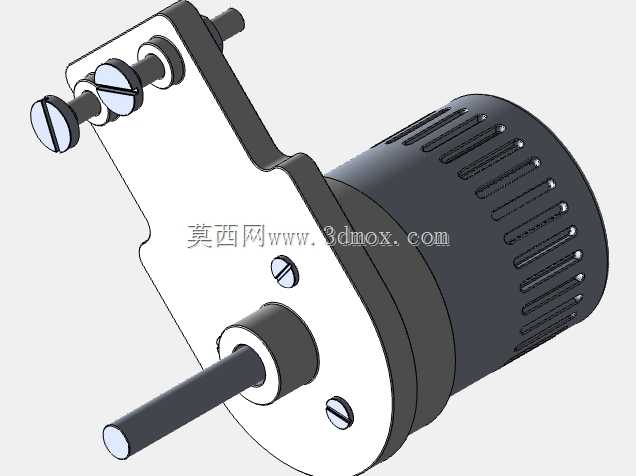

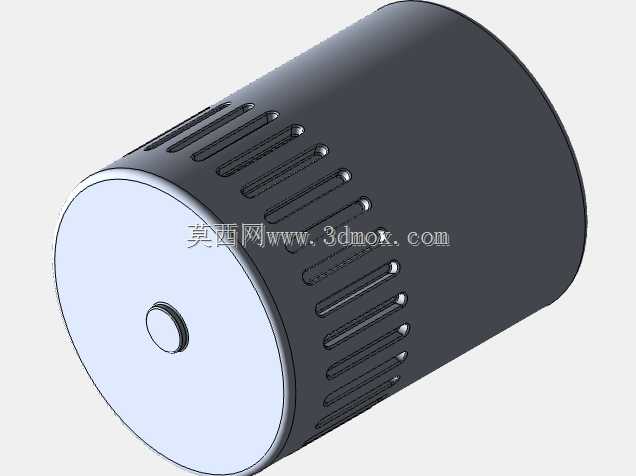

  针对户外复杂环境的使用需求,所有铰接位置都预留了密封件安装槽,可加装防尘密封圈与滑动轴承,避免沙尘进入铰接缝隙导致的卡滞问题,摇臂的棱边都做了圆角过渡处理,避免应力集中导致的结构疲劳损坏,轮组安装位预留了驱动电机与减速机构的安装空间,可根据载荷需求选配不同功率的轮毂驱动单元,不需要额外改动摇臂的主体结构。这套结构的设计没有采用复杂的弹性悬架元件,依靠铰接结构的自由度实现地形自适应,结构可靠性更高,维护成本更低,适合在无人工维护的极端环境下长时间工作,相比履带式行走结构,它的滚动阻力更小,行驶效率更高,在硬质平整路面上的行驶速度更快,同时重量更轻,更适合对载荷重量要求严格的探测类载具使用。
