小型12V直流驱动隔膜式水泵结构设计

　　在小型流体输送场景里，这类低压直流驱动的隔膜泵一直是便携设备、小型循环系统里的核心执行部件，不同于大流量工业离心泵依赖高转速叶轮做功，也不同于柱塞泵对介质清洁度的严苛要求，隔膜结构的泵体靠隔膜往复形变改变腔室容积完成吸排动作，对输送介质的适应性更强，哪怕是带有少量微小杂质的水体，也不会像齿轮泵那样出现齿面卡滞、磨损加剧的问题。从实际应用场景来看，这类12V供电的泵体大多匹配车载供电、小型蓄电池供电的便携系统，比如户外露营的便携净水设备、小型房车的供水增压、桌面级水冷循环系统、小型园艺滴灌的增压供水，还有部分小型实验设备的流体循环回路，都能看到这类泵的身影，它的工作电压匹配常见的低压直流供电体系，不需要额外配置高压逆变模块，接线简单，对安装空间的要求也远低于工业级泵组。

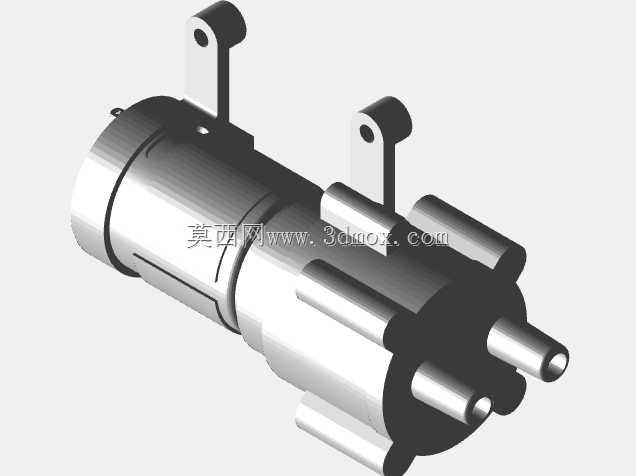

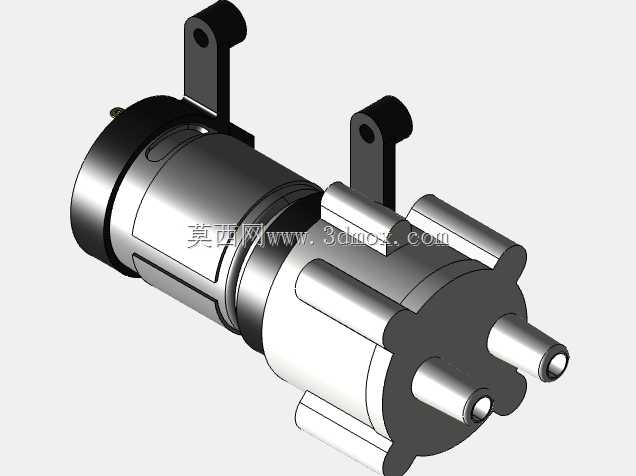

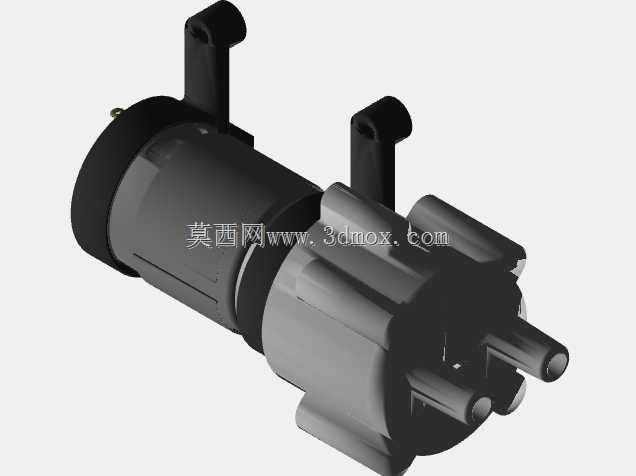

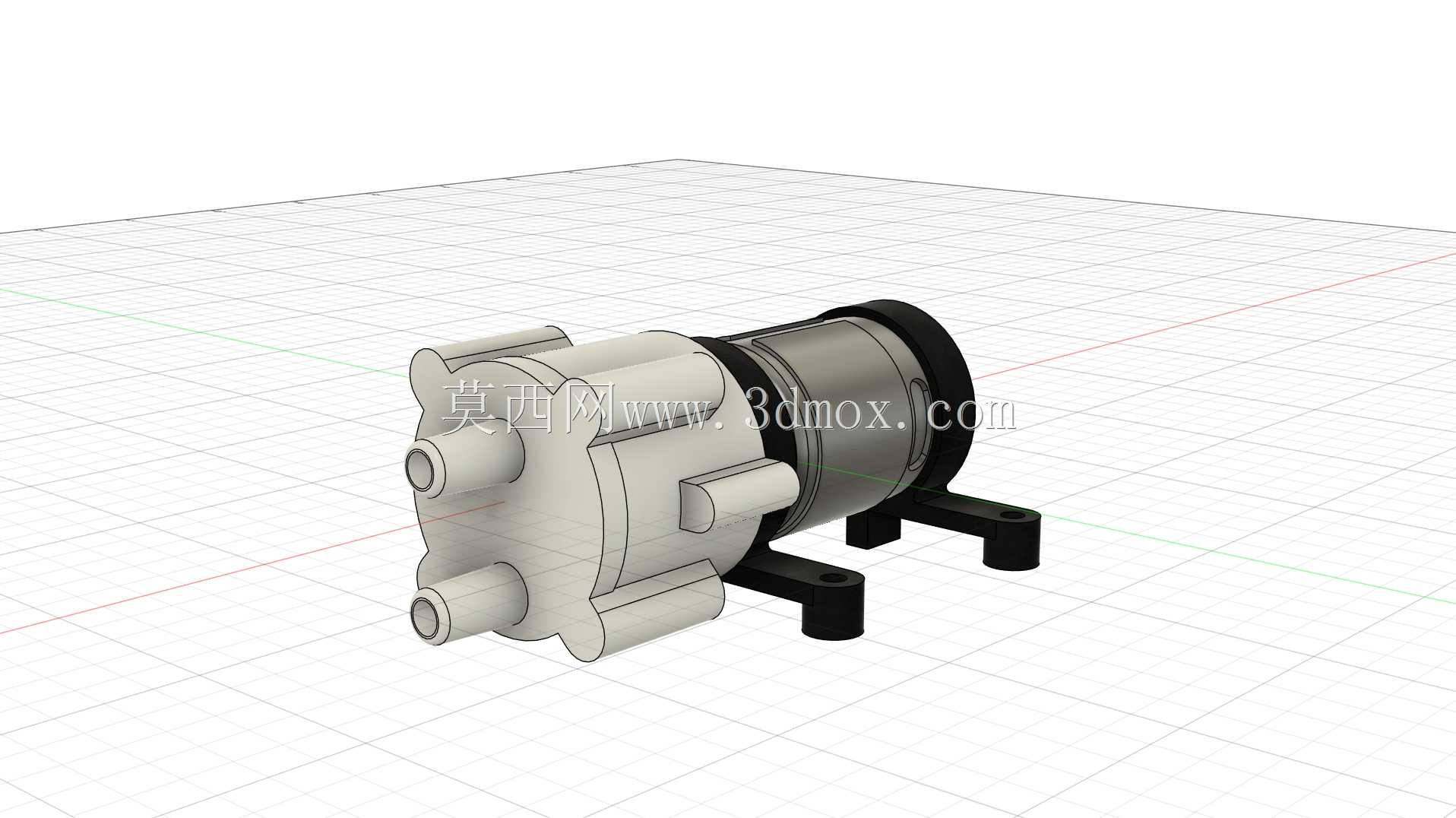

　　从结构设计思路来看，这个模型还原了泵头与驱动电机直连的典型布局，泵头部分的进出水口采用平行同向的快插接口设计，两个接口的中心距、外径尺寸都匹配常见的4-6mm软质水管，安装时不需要额外做转接接头，直接把软管套在接口上用喉箍锁紧就能完成管路连接，这种接口布局也能减少管路弯折的空间占用，在紧凑的设备内部走管时更灵活。泵头与电机的连接采用同轴直连结构，省去了中间的减速或者传动机构，电机输出轴直接带动偏心结构推动隔膜做往复运动，这种设计的优势是整体结构轴向尺寸更短，传动环节的能量损失更小，运行时的噪音也比带齿轮传动的泵组更低。底部的安装支架采用两个对称的L型支脚，支脚上预留了安装通孔，两个支脚的孔位中心距、安装面到泵体轴线的高度都做了统一的尺寸约束，安装时可以直接用M3或者M4的螺丝穿过通孔固定在设备基板上，支脚的平面度设计也能保证泵体固定后不会出现轴向倾斜，避免运行时因为偏心产生额外振动。

　　从功能特性上来说，隔膜结构的泵体本身具备自吸能力，不需要提前在管路里灌引水，只要泵腔的密封性能达标，开机后就能快速形成负压把流体从低位吸入，这一点比很多需要灌泵的小型离心泵更适合移动使用场景，毕竟便携设备经常会出现管路排空的情况，如果每次开机都需要灌泵会大幅降低使用体验。同时隔膜把驱动机构和输送介质完全隔离开，电机的转子、轴承这些运动部件不会和输送的水体接触，也就不存在流体渗漏导致电机短路的风险，长期使用的可靠性更高，哪怕输送的是带有一定弱腐蚀性的水体，只要隔膜材质适配，就不会腐蚀内部的驱动结构。

　　在外形尺寸与安装边界上，这类小型泵的整体径向尺寸控制在50mm以内，轴向总长度（含支架）不超过100mm，整体重量很轻，哪怕是用薄塑料板作为安装基板也能承载，不会给便携设备带来过多的重量负担。设计建模的时候需要重点关注几个配合边界：首先是泵头和电机的连接止口尺寸，止口的配合公差要控制在小间隙配合范围，既能保证装配时的同轴度，又不会因为过紧导致装配困难；其次是进出水口的尺寸公差，因为要和软管做密封配合，外径尺寸不能偏小，否则会出现管路渗漏的问题；还有底部安装支架的孔位公差，两个安装孔的位置度要控制在合理范围，避免安装时出现孔位对不上的情况。另外建模时虽然省略了螺丝等小型紧固件，但实际结构里泵头的壳体是靠周向均匀分布的螺丝锁紧的，螺丝的预紧力要均匀，否则会导致隔膜受压不均，出现流量下降或者漏液的问题。在做设备选型匹配的时候，除了关注安装尺寸，还要注意泵的流量和扬程参数是否匹配系统需求，这类小型12V隔膜泵的流量一般在每分钟几升的范围，扬程大多在3-5米，适合小流量、低扬程的循环或者输送场景，如果系统需要更高的扬程或者更大流量，就需要选择更大规格的泵组，不能靠提升供电电压来强行提升性能，否则会导致电机过热烧毁，缩短隔膜的使用寿命。
