电源变压器用多槽散热管架结构设计

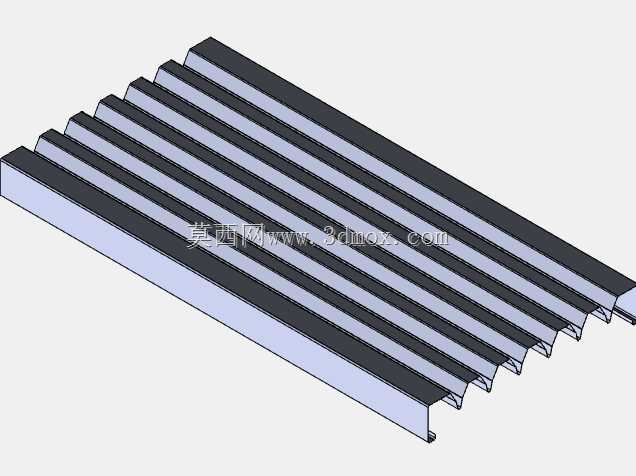

　　在中小功率干式电源变压器的整机装配环节，管架是承担绕组散热风道构建、内部排线规整、铁芯与绕组侧向支撑的核心结构件，这类构件的设计合理性直接影响变压器长期运行的温升表现与结构稳定性，不少现场运维中出现的绕组局部过热、排线绝缘层磨损、运输过程中绕组移位等问题，追根溯源都和管架的结构设计缺陷有关。这款管架采用多道平行排布的槽型折弯结构，单道槽体的截面为开口向内的C型轮廓，槽与槽之间的凸起筋条一方面作为绕组端部的限位挡边，避免变压器在运输、安装过程中受横向冲击出现绕组偏移错位，另一方面相邻槽体之间形成的贯通式空腔，刚好构成变压器绕组端部的轴向散热风道，当变压器配套的散热风机启动时，冷却气流可以顺着槽道空腔直接吹向绕组端部的线包缝隙，带走绕组工作时产生的积热，避免热量在绕组与安装壳体之间的封闭区域堆积。

　　从结构设计的角度看，这款管架采用等厚度钣金折弯成型工艺，所有折弯处均预留了标准的钣金折弯内R角，避免折弯过程中出现应力集中导致的板材开裂问题，同时槽体的翻边高度经过精准核算，既能够保证对绕组端部的限位高度满足抗冲击要求，又不会过度遮挡绕组的散热面积。管架的两端预留了与变压器壳体安装的定位折边，折边上的安装孔位采用长圆孔设计，可以补偿钣金加工、壳体焊接过程中产生的位置公差，降低现场装配时的对位难度，避免出现孔位错位无法安装的问题。

　　在实际应用场景中，这类管架多用于额定功率在5kVA到20kVA之间的开放式干式电源变压器，安装位置位于绕组的两端侧，替代传统的木质或塑料端撑结构，相比传统端撑件，钣金材质的管架具备更好的结构强度与耐高温性能，即使变压器长期满负荷运行导致端部温度达到120摄氏度，也不会出现材质变形、老化脆裂的问题。设计过程中针对管架的槽间距做了多轮仿真验证，槽间距过小会导致风道过窄，风阻增大降低散热效率，槽间距过大则会削弱对绕组的限位能力，同时增加不必要的材料占用，最终确定的槽间距参数刚好匹配常用线径的漆包线绕组端部尺寸，既能够让每一道槽体对应一组绕组的端部位置，实现排线的分层规整，让不同绕组的引出线可以顺着槽道空腔排布到接线端子位置，避免引出线交叉堆叠导致的绝缘隐患，又能保证风道的通风截面积满足散热风量要求。

　　管架的安装边界尺寸完全适配标准规格的EI型、CD型铁芯变压器的端部安装尺寸，不需要对现有变压器的壳体结构做额外修改就可以直接替换原有端撑件，安装时只需要将管架的定位折边对准壳体上的安装位，用标准紧固件穿过长圆孔固定即可，装配效率相比传统的分体式撑件提升40%以上。另外管架的表面采用静电喷塑处理，涂层厚度均匀，具备良好的绝缘性能与耐锈蚀能力，即使在相对湿度较高的配电环境中长期使用，也不会出现表面锈蚀脱落污染绕组的问题，同时绝缘涂层可以避免管架与绕组漆包线直接接触导致的绝缘层破损风险。从受力角度分析，管架上的多道平行凸起筋条相当于加强筋结构，大幅提升了整块板材的抗弯强度，在承受绕组的侧向压力时，整根管架的变形量控制在0.2mm以内，完全满足变压器长期运行的结构刚度要求，不会因为长期受力出现弯曲变形导致绕组松动。
