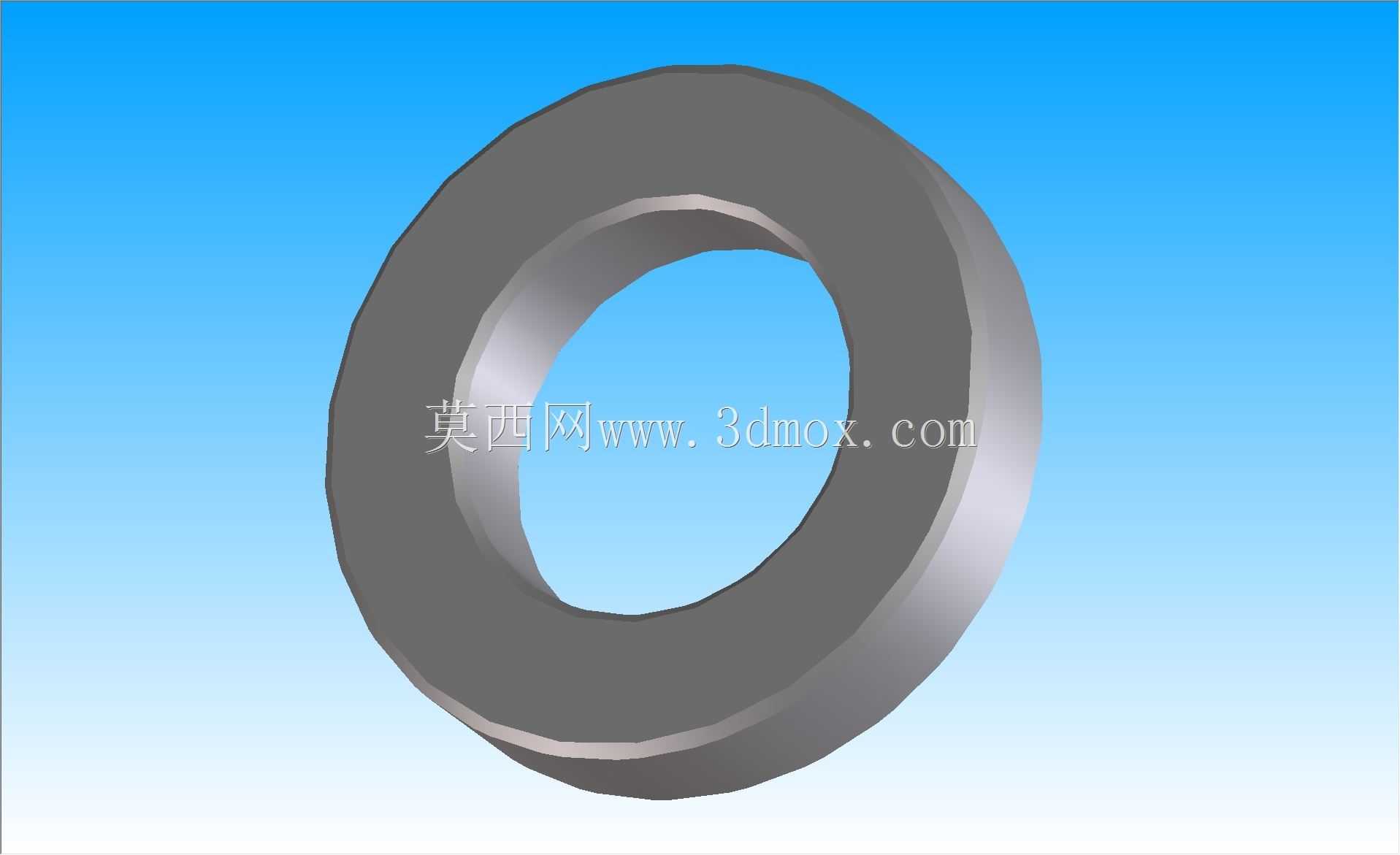

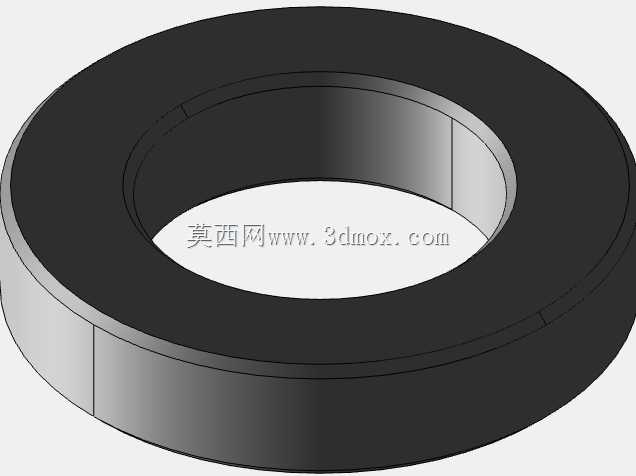

FT-240铁氧体环形磁芯线圈结构

　　在射频通信、开关电源、EMI滤波等工程场景中，环形磁芯元件的选型与结构设计直接决定电路的干扰抑制能力与信号传输效率，FT-240规格的铁氧体环形线圈是这类应用里普及率极高的一款基础磁性元件。从结构设计逻辑来看，这款环形磁芯采用闭合磁路结构，相较于开磁路的棒状磁芯，闭合环形的磁阻更低，漏磁极小，能够在较小的体积下实现更高的电感量，同时避免漏磁对周边电路元件造成串扰，这也是高频电路设计中优先选用环形磁芯的核心原因。

　　从实际用途出发，这款磁芯可适配三类核心电路场景：其一作为共模扼流圈使用时，双线并绕在磁环上的绕组对共模干扰信号呈现高阻抗特性，能够有效滤除电源线上、信号线上的共模电磁干扰，在开关电源输入端口、工业控制信号传输端口的EMC整改场景中，这类磁环的应用占比极高，设计时需要根据干扰频段选择对应磁导率的铁氧体材质，FT-240对应的材质通常覆盖短波到超短波的干扰抑制频段，适配多数民用、工业电子设备的滤波需求。其二作为阻抗变压器使用时，通过不同匝数比的绕组绕制，可实现射频电路中前后级的阻抗匹配，保证信号传输的最大功率，在射频功放、天线馈电系统中，这类磁环制作的宽带阻抗变压器能够覆盖数倍频程的工作带宽，远优于窄带的磁棒变压器。其三作为巴伦使用时，可实现平衡端口与非平衡端口的转换，在天线馈电、差分信号传输场景中，能够抑制天线的表面电流，避免馈线辐射影响天线方向图，同时保证差分信号的相位平衡，减少信号失真。

　　从外形尺寸与安装边界来看，FT-240规格的磁环外径、内径、厚度都遵循行业通用的标准尺寸，设计时无需额外定制安装空间，常规的PCB安装场景中，可通过塑料卡扣直接固定在PCB板预留的安装位上，也可通过绝缘扎带绑定在机箱内部的走线旁作为馈线磁环使用。磁环的表面做了绝缘氧化处理，绕制绕组时无需额外包裹绝缘层即可直接绕线，当然在高压应用场景中，仍需在磁环表面增加绝缘麦拉片来提升绕组与磁芯之间的绝缘耐压等级。设计绕组时需要注意，绕线需均匀分布在磁环的整个圆周上，避免绕组集中在某一段导致磁路磁通分布不均，进而降低磁芯的有效利用率，同时绕线时需避免划伤漆包线的绝缘层，防止绕组出现匝间短路。

　　从功能特性维度来看，铁氧体材质的磁芯在高频下的损耗特性经过针对性调校，在工作频段内呈现合适的阻抗特性，既能够对干扰信号起到足够的衰减作用，又不会对正常传输的工作信号造成过大的插入损耗。不同于铁粉芯磁环，铁氧体磁环的饱和磁通密度适中，在作为功率传输元件使用时，需要核算绕组的最大工作电流，避免电流过大导致磁芯饱和，造成电感量骤降、元件失效。在三维建模过程中，这类标准件的建模需要严格遵循行业通用的尺寸公差，磁环的内外径公差、厚度公差都控制在合理范围内，保证绕线后的成品尺寸与设计值一致，避免出现安装干涉问题。建模时无需还原磁芯内部的微观材质结构，仅需准确还原外部的环形几何特征，同时可在模型中标注出绕线区域的边界，方便后续设计绕组时参考绕线空间，避免绕线后外径超出安装边界。在整机结构设计中，这类磁环元件的安装位置需要远离易受磁场干扰的霍尔元件、磁传感器等器件，虽然环形磁芯漏磁小，但大电流工作时仍会有少量漏磁存在，预留足够的安全距离能够避免出现功能干扰。
