背负式喷雾器弧形支撑连接结构件

　　在农林植保作业场景里，背负式压力喷雾器是小地块作物病虫害防治、叶面肥喷施作业的核心便携机具，作业者需要长时间背负设备在田埂、坡地、林间穿行，设备的结构可靠性直接影响作业连续性与操作者的负重体验。本次呈现的结构件，是背负式压力喷雾器储液罐与背负支架之间的核心连接支撑部件，承担着将储液罐载荷均匀传递到背负架、适配人体背部弧度降低局部压强的核心作用。从实际作业工况来看，该部件需要承受储液罐满载药液时的静载荷，还要抵消作业过程中行走、摆臂喷药带来的交变冲击，同时要耐受农药制剂的轻微腐蚀、户外日晒雨淋的环境老化，因此结构设计上做了多维度的工程考量。

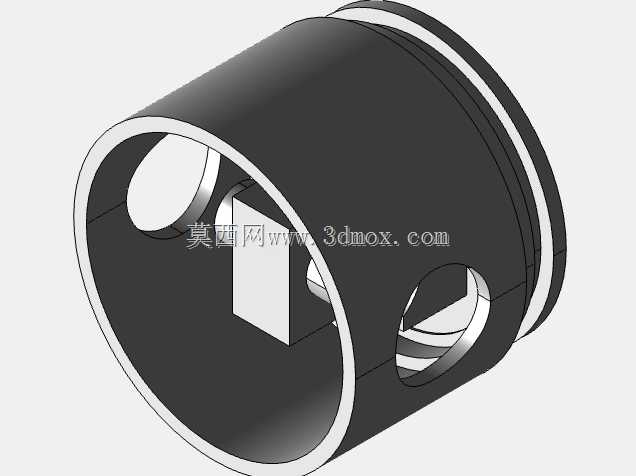

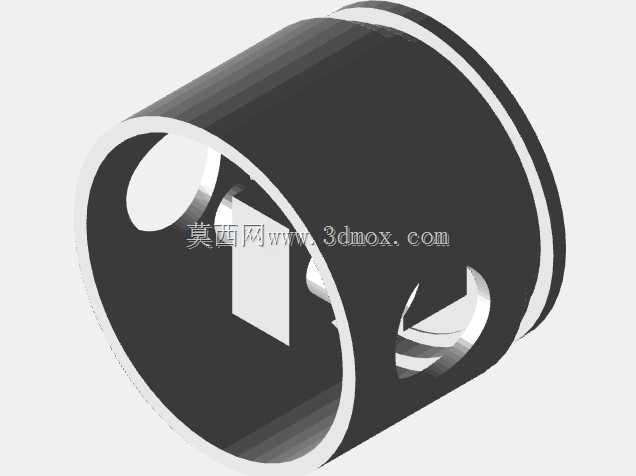

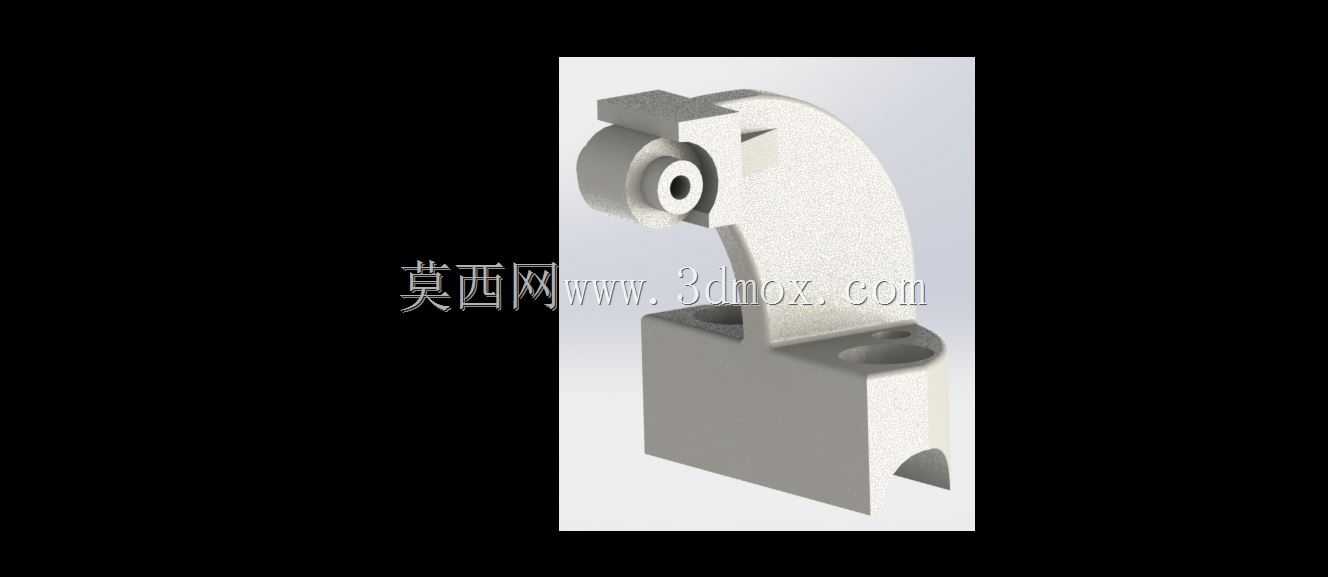

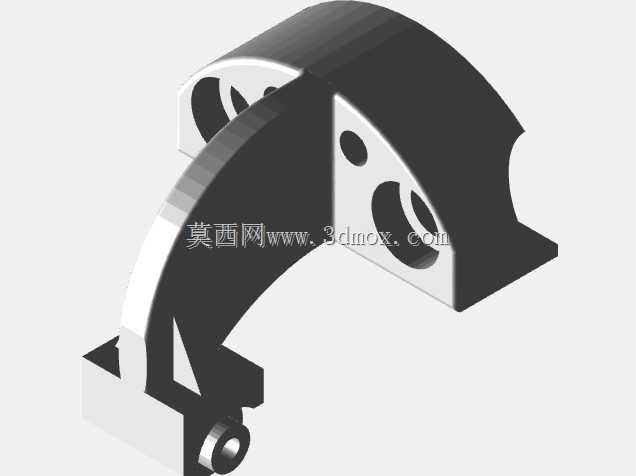

　　从结构形态来看，该部件采用弧形贴合设计，主体弧面曲率匹配常规成年人体背部的生理曲线，安装后储液罐不会出现局部硌靠的问题，能有效分散背负时的接触压力，降低长时间作业的疲劳感。部件两端设置的带孔安装座，分别对应储液罐底部的定位凸台与背负支架的铰接点位，安装孔位做了同轴度公差约束，装配后不会出现装配应力集中的问题，避免长期使用后出现连接位开裂的情况。弧面与两端安装座的过渡区域设置了三角形加强筋，筋板厚度根据载荷分布做了差异化设计，靠近储液罐重心位置的筋板厚度更大，能有效承载满载时的垂直载荷，同时抵消作业过程中储液罐左右晃动带来的侧向扭力。

　　部件侧面开设的多个减重孔，并非随意设置的装饰结构，而是通过拓扑优化计算后确定的位置与孔径，在不降低结构整体抗弯、抗扭强度的前提下，尽可能削减部件自身重量，降低操作者的额外负重。减重孔的边缘都做了圆角过渡处理，避免应力集中导致的疲劳断裂，同时孔位位置避开了主要载荷传递路径，不会对结构强度造成负面影响。部件底部的铰接耳座带衬套安装位，装配后可以实现储液罐与背负支架之间的小角度俯仰调节，适配不同身高操作者的背负习惯，作业时可以根据喷杆操作角度微调储液罐重心位置，进一步降低操作负担。

　　从安装边界来看，该部件的整体安装包络尺寸完全适配常规16L-20L容量背负式喷雾器的储液罐底部轮廓，两端安装孔的中心距符合行业通用的安装尺寸规范，可以直接替换同类型喷雾器的损坏支撑件，不需要额外修改储液罐或背负支架的结构。部件与储液罐接触的弧面设置了浅凹槽，用于粘贴缓冲减震泡棉，既可以避免硬质塑料件与储液罐壳体硬接触造成的磨损，也能进一步提升背负时的贴合舒适度。铰接耳座的销轴孔径匹配通用标准销轴，更换维护时不需要定制专用配件，田间作业时如果出现销轴磨损，可以快速替换标准件恢复设备使用。

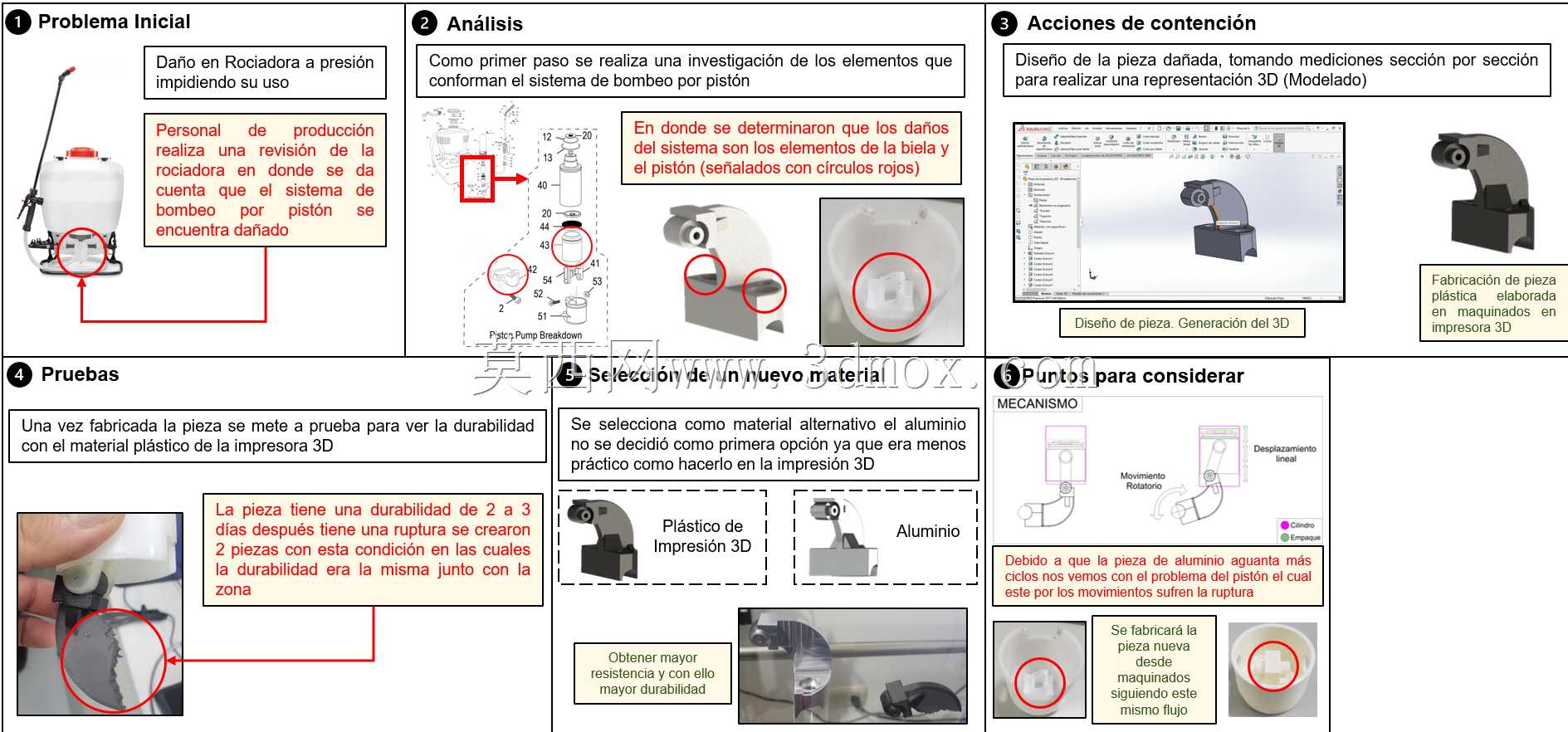

　　在实际应用中，这类支撑连接结构件的失效形式大多是长期交变载荷下的筋板根部开裂、安装孔位滑牙，因此设计时在筋板与主体、安装座的连接位置都做了大圆角过渡，降低应力集中系数，同时安装孔位预设了金属衬套嵌装位置，批量生产时可以嵌装铜质衬套，避免塑料螺纹反复拆装后滑牙失效。部件的壁厚设计遵循均匀壁厚原则，主体壁厚保持在3mm左右，加强筋厚度为主体壁厚的0.6倍，避免注塑生产时出现缩痕、翘曲等成型缺陷，保证批量生产时的尺寸一致性。对于结构设计从业者来说，这类看似简单的支撑件，需要平衡重量、强度、佩戴舒适度、装配通用性、生产工艺性等多个维度的需求，每一处弧度、每一个孔位、每一条筋板的设置，都对应着实际作业场景中的具体痛点，脱离实际使用工况的结构设计，哪怕建模精度再高，也无法满足田间复杂工况下的长期使用需求。
