PCA总线伺服驱动控制扩展板结构设计

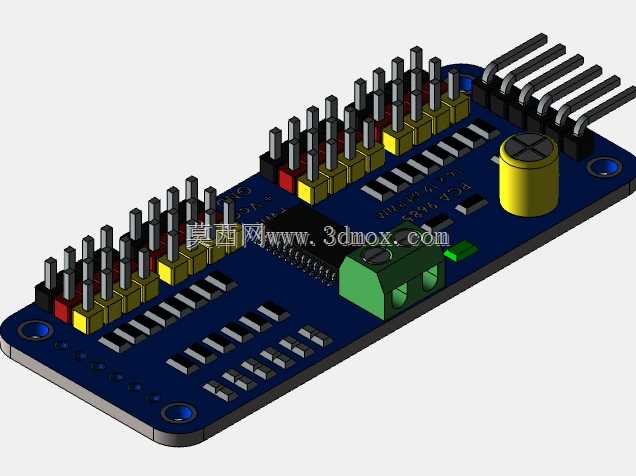

　　这款PCA板间伺服控制扩展板，主要面向多轴舵机、小型伺服驱动的分布式控制场景，常见于桌面级机械臂、小型自动化执行模组、教学实验平台、创客类小型运动设备的电控系统搭建环节，作为主控板与末端执行器之间的信号中转与驱动扩展载体，解决主控板原生IO口数量不足、舵机驱动能力欠缺的问题。从结构设计层面来看，整块板采用FR-4环氧玻纤基板作为基材，板体轮廓做了圆角处理，四个角预留了标准M3安装孔位，安装孔周边做了露铜接地处理，既可以通过铜柱配合螺丝固定在设备的电控仓内，也能适配标准的PCB安装导轨卡槽，安装边界预留了足够的安全间隙，不会和周边的接线、结构件产生干涉。

　　板上的接口布局遵循信号流向做了分区规划：一侧排布了两排间距2.54mm的直插排针，排针采用加高塑座设计，针脚露出高度适配常规杜邦线插拔深度，排针旁预留了丝印标识位，对应每个通道的信号、电源、地引脚定义，避免接线时出现引脚错接的问题；排针组旁设置了多组立式黄色排母，可直接插接标准舵机插头，排母的塑座高度做了统一，保证插接后插头不会出现高低歪斜的情况，降低长期使用后接触不良的概率。板载的绿色接线端子为大电流电源输入端口，采用螺丝锁紧式接线结构，可适配16-22AWG的导线，能够承载多组舵机同时工作时的峰值电流，端子旁预留了极性标识，防止电源反接损坏后端器件。

　　板上的电解电容采用卧式贴装加高设计，电容本体与基板之间预留了散热间隙，能够在多舵机同时启停产生电流波动时起到稳压滤波作用，电容周边没有布置过高的器件，避免电容安装时和周边元件产生空间干涉。板上的贴片元件全部采用回流焊工艺布局，电阻、电容、驱动芯片的排布遵循最短信号路径原则，减少信号传输过程中的干扰，芯片下方预留了散热铺铜区域，提升长时间工作时的散热效率。在实际使用场景中，这块扩展板可以直接叠装在Arduino、STM32等常用主控板上方，通过排针实现板间连接，不需要额外飞线，能够将主控的控制信号扩展输出到16路甚至更多的舵机通道，每路通道都具备独立的信号隔离与电源供给能力，不会因为单路舵机故障影响其他通道的正常运行。

　　板体的整体厚度控制在1.6mm标准PCB厚度，所有外接器件的最高高度不超过排针的总高度，叠装后整体结构紧凑，不会占用过多的电控仓空间。设计过程中针对安装场景做了兼容性考量，安装孔的孔位间距兼容常见的开源硬件安装标准，既可以固定在3D打印的结构支架上，也可以安装在标准的工业铝型材电控槽内，板边到最外侧排针的距离预留了3mm的安全距离，防止安装时板边的铜箔和金属结构件接触造成短路。板上的绿色LED状态指示灯布置在接线端子旁，能够直观显示电源供电状态，指示灯的位置处于接线操作时的视线范围内，不需要额外调整视角就能确认供电是否正常。针对多舵机工作时的电源压降问题，板上的电源走线做了加宽处理，大电流回路的铜箔厚度设计为2盎司，能够降低走线内阻，减少大电流下的线路压降，保证远端舵机的供电电压稳定。
