感应式小便池配套传感装置防护外壳结构

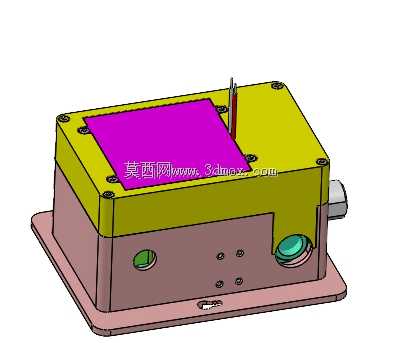

　　这款防护外壳主要适配公共卫浴场景下的小便池自动感应模块，日常使用中承担着保护内部红外感应元件、信号处理电路板以及接线端子的核心作用，避免卫浴环境内的水汽、清洁药剂飞溅、灰尘堆积对内部精密电子元件造成侵蚀或短路，同时也能隔绝日常使用过程中可能出现的外力磕碰，保障感应组件长期稳定运行。从结构设计来看，整体采用分体式组合结构，底部为带延伸安装边的基座，基座上预留了四个对称的螺丝固定孔位，安装时可直接通过自攻螺丝将基座固定在小便池陶瓷体的预埋安装位或者墙面预留的暗装槽内，安装边做了圆角过渡处理，避免安装时划伤施工人员，也能减少安装后边缘积灰的问题。

　　上盖部分与基座采用卡扣加周圈螺丝的双重固定方式，相比单一卡扣结构，这种组合固定方式在卫浴高湿、温差变化较大的环境下，不会因为塑料件轻微形变出现盖体松脱、缝隙变大的问题，周圈的密封槽可适配薄型橡胶密封圈，进一步提升壳体的防水防尘等级，满足卫浴场景IP54以上的防护要求。壳体侧面预留了两个不同直径的穿线孔，较大的孔位用于接入外部供电线路，较小的孔位用于引出电磁阀控制线路，孔位内侧做了倒角导向，方便穿线操作，同时也能避免穿线时孔壁锐边割破线缆绝缘层，其中一个孔位旁预留了感应探头的安装凸台，凸台做了内凹设计，安装红外探头后，探头端面与壳体外表面基本齐平，既不会因为探头突出容易被磕碰损坏，也不会因为探头内陷过多影响红外信号的发射与接收角度。

　　壳体顶部的平面区域预留了感应窗口的安装位，窗口区域做了下沉台阶，可粘贴红外透波面板，面板安装后与顶面齐平，日常清洁时可以直接擦拭，不会出现清洁死角。从安装边界来看，整体壳体的长宽尺寸控制在适配常规小便池暗装腔的范围内，基座的安装孔位间距匹配市面上主流小便池的预埋安装孔距，不需要对现有卫浴设施进行额外打孔改造，就能直接替换老旧感应装置的损坏外壳，降低后期运维的改造成本。

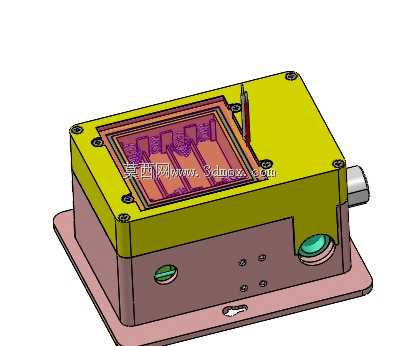

　　设计过程中充分考虑了注塑生产的工艺要求，所有壳体边角都做了均匀的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，壳体壁厚保持均匀一致，没有出现壁厚突变的结构，减少注塑过程中缩痕、翘曲等缺陷的产生概率，内部的螺丝柱都做了加强筋连接，既可以减少螺丝柱处的壁厚堆积，也能提升螺丝柱的结构强度，多次拆装螺丝也不会出现螺丝柱断裂的问题。壳体内部预留了电路板安装柱，柱端做了热熔固定的台阶，电路板放置到位后可以通过热熔柱直接固定，不需要额外增加螺丝固定，减少装配工序的零件数量，提升装配效率。同时内部还预留了接线的避让空间，避免装配时线缆被壳体挤压导致绝缘破损，也给后期维修更换内部元件留出了足够的操作空间，不需要完全拆下整个壳体就能完成内部元件的检修更换。在实际应用场景中，这类外壳除了适配小便池感应装置外，也可以通过微调孔位尺寸，适配同类的感应水龙头、自动给皂器等卫浴感应设备的防护需求，结构的通用性较强。
