挖掘机左右侧铰接式连接弯臂结构

　　做工程机械结构设计快十年，这类长条形铰接弯臂在挖掘机动臂、斗杆的附属连杆机构里出镜率极高，很多刚入行的建模新手容易把这类零件当成简单的钣金折弯件处理，实际落地的时候才会发现安装位同轴度、受力面厚度分配全出问题。先从实际工况说，这类零件是挖掘机工作装置里传力路径上的核心铰接构件，分别对应左侧和右侧的安装位，一端铰接在动臂的侧装支座上，另一端连接摇杆或者铲斗油缸的连杆端，作业过程中要反复承受挖掘载荷带来的拉压交变应力，还要耐受作业现场砂石飞溅带来的表面磨损，所以建模的时候不能只做外形复刻，得把受力逻辑嵌到结构里。

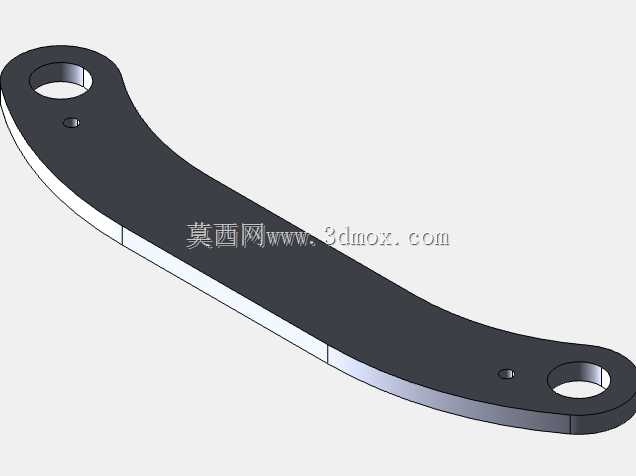

　　先说设计思路，整个零件采用变厚度的长弯弧构型，不是等截面的直条，顺着载荷传递的路径做了截面渐变：两端铰接孔位的位置做了局部加厚，因为孔位是应力集中的核心区域，销轴穿过孔位的时候，孔壁要承受销轴的挤压应力，加厚处理能有效降低孔壁的比压，避免长期作业出现孔位失圆、销轴旷量的问题。中间的臂身部分顺着弯弧走向做了等厚的平直段，既保证了整体的抗弯刚度，又不会因为整体加厚带来不必要的重量增加，毕竟工作装置的自重每增加一点，都会影响挖掘机的有效挖掘力输出，还会抬升油缸的负载损耗。

　　再讲安装边界的细节，两端的铰接孔是严格同轴设计的吗？不对，两个孔的轴线是平行关系，孔位的中心距是整个零件最核心的安装尺寸，建模的时候这个尺寸公差要控制在IT7级以内，不然装配的时候会出现销轴装不进去，或者装完之后连杆机构卡滞，动臂抬升、铲斗收放的时候出现别劲的问题。孔位旁边的小沉孔是润滑油注油孔的安装位？不对，那个小的凹孔是装配定位销的工艺孔，加工的时候用来做装夹定位，保证两端孔位的平行度和中心距精度，避免加工过程中因为工件形变导致尺寸超差。臂身的弯弧曲率不是随便画的，是要匹配整个工作装置的运动包络，在动臂抬升到最高位置、铲斗收到极限角度的时候，这个弯臂不会和旁边的动臂板、油缸缸筒发生运动干涉，我之前见过有同行改模型的时候随便调整弯弧半径，最后做运动仿真的时候直接和油缸撞在一起，整个机构动不起来，返工花了快一周时间。

　　从应用场景来说，这类左右对称的铰接弯臂，除了用在挖掘机的铲斗连杆机构上，在很多拖挂式工程设备的铰接连接位也能用到，比如拖挂式挖斗的侧连接臂、小型滑移装载机的属具连接架，核心作用就是在两个有相对转动的构件之间传递动力，同时补偿两个安装位之间的位置差，避免刚性连接带来的应力集中。零件的边缘都做了小倒角处理，不是为了好看，是为了避免装配的时候割坏密封件，也防止作业过程中应力在锐边位置集中，长期受交变载荷出现疲劳裂纹。臂身的平面是加工基准面，加工的时候先铣平两个大平面，再以平面为基准加工两端的铰接孔，能最大程度保证孔位和端面的垂直度，避免销轴装配之后出现偏磨，缩短销轴和衬套的使用寿命。

　　很多人建模的时候会忽略零件的拔模斜度？不对，这个零件如果是采用钢板切割之后再做孔位加工的工艺，就不需要拔模斜度，但如果是采用铸造工艺生产的话，臂身的侧面要做1:20的拔模斜度，方便脱模，不过从这个零件的截面来看，大概率是采用中厚钢板数控切割之后，再做镗孔、倒角、表面淬火处理，这样生产的零件强度更高，生产周期更短，适合工程机械小批量多批次的配件替换需求。表面的深色处理不是喷漆，是做了氧化发黑或者喷丸处理，提升表面的耐磨性能和防锈能力，毕竟工程机械常年在户外潮湿、多泥沙的环境里作业，表面处理不到位的话，用不了半年就会出现锈蚀，影响零件的结构强度。

　　再说说受力的细节，当铲斗挖掘硬土或者石块的时候，整个弯臂承受的是拉力还是压力？其实在不同的作业姿态下受力是变化的：当铲斗向下挖掘的时候，这个臂承受的是压力，当铲斗向上收斗的时候，承受的是拉力，所以整个臂的截面是对称设计，不管是受拉还是受压，都能保证足够的结构强度，不会出现单向受力薄弱的问题。两端的孔位内部是要装钢衬套的，所以孔的内径尺寸要和衬套的外径做过盈配合，过盈量控制在0.02-0.05mm之间，压装衬套之后还要做精铰，保证衬套内孔和销轴的间隙配合，这样日常保养的时候只需要更换衬套，不用更换整个弯臂，降低后期的维护成本。
