10mm规格触摸按钮复位弹簧结构设计

　　做消费电子、工控面板结构设计的工程师，大概率都在触摸按键的复位结构上踩过坑——要么弹簧预压量选小了，按键按下去卡滞弹不回来，要么线径选粗了按动力度太大用户反馈手感生硬，更有甚者弹簧两端收口没处理好，装配后歪扭偏载，用个两三个月就出现弹力衰减、按键塌陷的问题。这款10mm规格的触摸按钮弹簧，就是针对小尺寸面板按键的装配场景做的结构优化，完全适配常规工控操作面板、小型消费电子按键、智能家居触摸控制端的安装空间。

　　从实际应用场景来看，这类小尺寸弹簧主要承担两个核心作用：一是给按压动作提供稳定的复位弹力，保证按键每次按下去之后能精准回到初始位置，不会出现卡滞、半回弹的情况；二是在部分电容式触摸按键结构里，弹簧本身作为触摸感应的传导介质，把手指的触摸信号稳定传递到PCB板上的感应焊盘，这就对弹簧的端面平整度、安装后的垂直度有很高要求，要是弹簧装歪了，不仅手感出问题，还会直接导致触摸灵敏度下降，出现误触发或者无响应的故障。

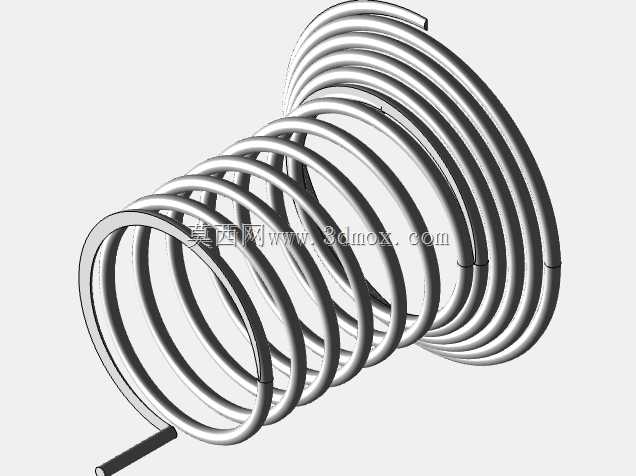

　　设计这款弹簧的时候，首先卡的是安装边界尺寸：整体自由高度适配10mm行程的按键结构，中径尺寸刚好匹配常规8mm-12mm的按键安装柱，不会出现弹簧和周边结构件刮擦的问题。线径选择上没有盲目追求高弹力，而是选了兼顾弹性和疲劳寿命的规格，预压量设置在自由高度的15%-20%区间，这个区间的弹簧弹力曲线最平缓，用户按下去的全程力度变化很小，不会出现初段硬、末段软的断层手感。两端的收口做了并圈磨平处理，尤其是和按键帽接触的上端、和PCB板接触的下端，磨平后的端面垂直度控制在0.1mm以内，装配后不会出现偏载，长期往复按压也不会出现弹簧侧歪、卡进按键缝隙里的问题。

　　很多新手工程师选弹簧的时候只看线径、外径、自由高度三个参数，忽略了弹簧的节距设计，这款弹簧的节距是做了等节距优化的，没有出现疏密不均的情况，压缩过程中不会出现圈与圈之间的提前并圈，有效行程刚好覆盖按键的全行程按压需求，不会出现按到一半弹簧压死、硬顶按键帽的问题。另外两端的引出脚做了短边折弯处理，装配的时候可以直接卡在PCB板的定位孔里，不需要额外加胶水或者卡扣固定，装配效率能提升不少，而且定位精度比胶粘的更高，不会出现装配后弹簧移位的问题。

　　从实际选型适配的角度来说，这款弹簧可以直接替换同安装尺寸的常规压缩弹簧，不需要修改原有按键的结构模具，不管是做新设备的结构设计，还是老产品的按键手感优化，都能直接套用。在做疲劳寿命校核的时候，按照每分钟按压60次的工况算，这款弹簧的循环寿命能达到百万次级，完全满足工控设备、消费电子产品的全生命周期使用需求，不会出现用个一年半载就弹力不足、按键复位失效的问题。另外弹簧的表面没有做额外的镀层处理，保留了金属本身的导电性能，刚好适配电容触摸按键的信号传导需求，不需要额外加导电泡棉或者感应片，能减少物料清单里的零件数量，降低整体装配成本。

　　实际装配的时候要注意，弹簧安装位的周边要留至少0.5mm的安全间隙，避免弹簧压缩过程中和周边的筋位、卡扣刮擦，要是安装空间实在紧张，可以把弹簧的中径再缩小0.2mm，但要同步校核弹力值的变化，避免弹力过大导致按动力度超标。另外和弹簧接触的按键帽内壁最好做一圈定位筋，刚好卡在弹簧上端的内圈或者外圈，进一步限制弹簧的径向位移，哪怕设备在运输过程中出现剧烈震动，弹簧也不会从安装位里脱落出来。很多小厂做的同规格弹簧为了省成本，两端不做磨平处理，装配后弹簧是歪的，不仅手感差，触摸信号也不稳定，这款弹簧的端面磨平工序是必做的，两端的粗糙度控制在Ra3.2以内，和安装面的接触面积足够大，按压的时候不会出现端面滑移的问题。
