KGX-JM21G(25)带灯按钮开关三维结构

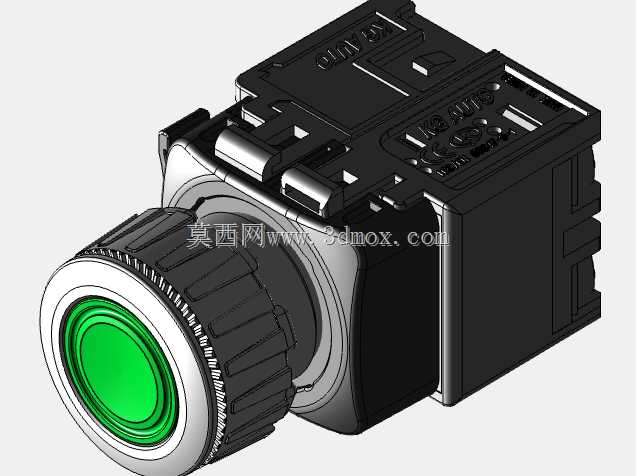

　　这款带灯操作按钮的三维结构，还原了工业现场常用的嵌入式安装控制元件的全部细节，从前端操作头到后端接线基座的每一处卡扣、筋位、配合间隙都做了精准复刻，完全可以直接用于电气柜装配干涉检查、操作面板布局验证的场景。在离散制造的生产线旁，不管是设备启停、模式切换还是故障复位工位，这类带灯按钮都是操作人员和设备交互最直接的接口，绿色灯头通常对应设备运行、启动确认这类正向操作指令，灯珠集成在按钮头部的透光罩内侧，不需要额外加装指示灯，就能在设备通电状态下清晰显示回路通断状态，哪怕是车间光线不足的区域，操作人员也能快速识别按钮对应的功能状态。

　　从设计思路上看，这款按钮采用了头部旋扣式安装结构，前端操作头和后部基座通过卡扣旋转锁合，不需要额外的紧固件就能卡在面板开孔上，安装时只需要在操作面板上开出对应直径的圆孔，将按钮头部从面板正面穿入，后部基座从背面旋紧锁定，就能完成固定，安装效率比螺丝固定式的按钮提升不少，也避免了长时间使用后螺丝松动导致的按钮移位问题。头部的防滑滚花设计做了等距的齿状凸起，操作人员戴劳保手套操作时也不会打滑，按压行程控制在合理范围内，按压力度经过适配，既不会因为误碰触发动作，也不会因为按压力度过大导致长时间操作疲劳。透光的绿色按钮帽采用了半透明的磨砂材质，光线透过时不会产生刺眼的眩光，同时能均匀照亮整个按钮端面，不会出现局部亮斑的问题，内部的灯座和按钮动作机构做了物理隔离，按压动作不会影响灯珠的接线稳定性，哪怕是高频次操作的工位，也不会出现灯线磨断、接触不良的问题。

　　安装边界方面，这款按钮的面板开孔尺寸匹配行业通用的22mm标准安装孔，和市面上同规格的按钮安装尺寸完全兼容，替换旧件时不需要重新扩孔或者修改面板，后部基座的出线方向预留了足够的接线空间，接线端子的位置做了防呆设计，不同功能的端子有明确的分隔，不会出现接线时相邻端子短路的问题。基座侧面的导向筋位和安装孔位做了对应，安装时不会出现角度偏转，按钮的防护结构在头部和面板接触的位置设计了一圈密封胶圈，安装后可以达到面板正面的防尘防泼溅要求，适配车间多粉尘、偶尔有切削液飞溅的使用场景。按钮的动作机构采用了自复位结构，按压到位后触发触点动作，松开后自动回弹到初始位置，内部的触点模块和基座采用插拔式连接，可以根据实际需要选择常开或者常闭触点的组合，不需要更换整个按钮就能调整触点配置。

　　在三维建模的细节处理上，按钮头部的金属装饰圈做了倒角处理，没有尖锐的边角，安装和操作时不会划伤操作人员的手，后部基座的每一处加强筋都按照实际注塑件的工艺要求做了均匀的厚度设计，不会出现注塑时的缩痕问题，卡扣的配合间隙控制在合理公差范围内，既保证安装时可以顺利卡合，也不会因为间隙过大出现晃动。整个模型的装配关系完全按照实际产品的装配顺序搭建，可以直接拆解出每一个单独的零件，用于生成工程图、做装配工艺模拟，也可以导入到电气柜的整体装配模型中，验证按钮和柜内其他元件的距离是否满足安全间距要求，检查接线时线缆的弯曲半径是否符合规范，避免实际装配时出现元件干涉、线缆长度不足的问题。对于做设备操作面板设计的工程师来说，这个模型可以直接调入面板布局装配中，快速完成操作位的排布，不需要自己从零开始测绘建模，能节省不少前期设计的时间，模型的细节精度足够支撑后续的干涉检查、人机工程验证工作，比如检查按钮之间的间距是否足够操作人员戴手套操作，不会出现按一个按钮碰到相邻按钮的误操作问题。
