贴片式SMD-6封装电源变压器结构

　　做消费类电子板卡设计快十二年，经手的表贴磁性元件少说也有几百款，这款六脚贴片电源变压器的结构细节，刚好踩中了当下高密度电源板设计的几个核心痛点。先从实际应用场景说开，这类封装的变压器大多用在板载隔离型DC-DC模块、工业传感节点的前端供电、小型通讯终端的信号隔离回路里，尤其是板上空间卡得死、又要满足基础绝缘耐压要求的场合，比传统直插变压器能省出近六成的板面占用，回流焊过程中也不会出现直插件易发生的引脚浮高、焊盘透锡不良的问题。

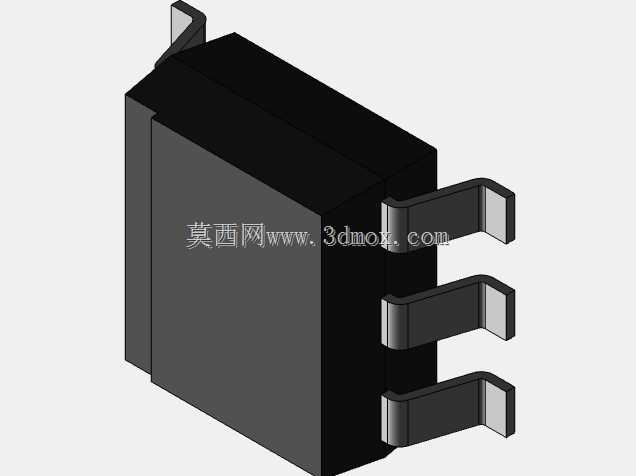

　　先讲实际使用里的功能特性，这款器件属于小功率隔离变压范畴，绕组在磁芯内部做了分层绕制，初次级之间的绝缘距离刚好满足低压工控领域的基础耐压要求，三个引出端对应初级绕组、次级绕组与屏蔽端的接线需求，引脚采用了弯折成型的鸥翼结构，焊盘贴合面做了镀锡处理，焊接时的爬锡效果均匀，不会出现引脚共面度不足导致的虚焊问题。磁芯部分采用的是闭合式E型片对接结构，对接面做了镜面研磨处理，气隙控制在极小范围内，能有效降低空载状态下的励磁电流，减少轻载工况下的无功损耗，磁芯外部包裹的绝缘塑壳一方面能固定磁芯与绕组的相对位置，避免回流焊高温下磁芯移位，另一方面也能增加绕组与外部导体的绝缘距离，防止板上积尘或者凝露导致的绝缘击穿问题。

　　再说到设计思路上的考量，做这类贴片磁性元件的三维建模时，首先要卡准的是安装边界的尺寸：器件本体的高度要匹配板卡周边的结构件间隙，尤其是有金属屏蔽罩覆盖的板卡，本体高度不能超出屏蔽罩的内部净空，否则组装时会出现压件问题。引脚的伸出长度与弯折弧度是建模的核心细节，不能直接做成直伸结构，要按照实际冲压成型的弧度做圆角过渡，一方面还原真实引脚的应力释放结构——实际生产中鸥翼引脚的弯折弧度就是为了抵消焊接时热胀冷缩产生的应力，避免焊盘拉裂，另一方面也能给后续做PCB封装设计提供准确的焊盘位置参考，不会出现建封装时引脚偏位导致的焊接偏移。磁芯顶部的定位凸台是容易被忽略的细节，这个凸台是给自动化贴片机的吸嘴做定位用的，建模时要保证凸台的顶面平面度，还原真实器件的吸附基准面，否则做贴装模拟时会出现吸嘴吸附偏移的误判。

　　外形尺寸与安装边界的把控上，建模时要严格区分器件的实体占用空间与安装预留空间：本体的长宽尺寸要对应料盘的编带槽尺寸，引脚的外侧间距要匹配SMT贴装的轨道传输宽度，焊盘下方要预留0.15mm的净空区，不能布置其他过孔或者丝印标识，避免影响焊接质量。另外要注意，塑壳与磁芯之间的配合间隙在建模时不能完全做零间隙贴合，要预留实际生产中的装配公差，大概0.05mm左右的间隙，还原真实器件的装配状态，不然做整机装配干涉检查时会出现误报。还有引脚末端的爬锡高度，建模时要按照实际焊接后的焊锡浸润范围做参考，不要把引脚长度算到焊盘以下，避免和板卡背面的元件出现干涉。

　　实际选型时，这类贴片变压器还要注意周边的布局要求，本体要远离板上的功率发热元件至少3mm以上，避免高温导致磁芯的居里温度下降，造成电感量衰减。建模时把这些边界条件都融入模型的参考基准里，后续结构工程师做板卡堆叠时，就能直接调用模型做干涉检查，不用再反复核对规格书的尺寸参数，减少设计迭代的次数。很多新手建模时容易把这类磁性元件做成简单的方块加直引脚，忽略了引脚的应力结构、磁芯的对接缝隙、顶部的定位凸台这些细节，最后做出来的模型看着外形相似，实际用到生产端就会出现各种匹配问题，要么贴装时吸不住，要么焊盘对不上，要么和周边结构件干涉，反而增加了设计纠错的成本。
