SIP-3直插封装红外接收头结构设计

　　做消费类电子板卡结构设计的工程师，大概率都跟这类直插式红外接收头打过交道，尤其是做家电控制板、小型工控遥控接收端的项目，选对封装的三维模型，能省掉后期结构干涉排查的大半麻烦。这次梳理的这款2.54mm引脚间距的SIP-3封装接收头，是板上插件布局里最常用的规格之一，很多做红外遥控信号接收的场景，都会优先选这类直插封装的器件，毕竟波峰焊工艺适配性好，后期维修更换也比贴片器件方便不少。

　　从实际使用场景来说，这类器件大多用在需要接收红外遥控信号的终端设备里，比如家用空调、机顶盒、小型工控遥控面板、智能照明控制模块，只要是需要通过红外载波传递控制指令的板卡，基本都会预留这类接收头的安装位。它的核心功能就是把空间里传输的红外调制光信号转换成可被主控芯片识别的电信号，完成遥控指令的解调传输，所以结构设计上既要保证接收面的红外信号入射角度足够，也要兼顾引脚在PCB上的焊接可靠性，不能出现焊盘不匹配、引脚过孔错位的问题。

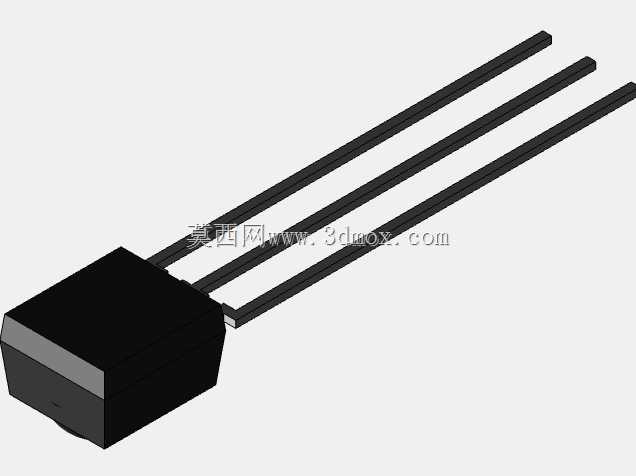

　　做这个三维模型的时候，首先要卡准的就是引脚的间距参数，2.54mm是标准的直插件排距，对应PCB上的三个过孔中心距必须严格对齐，不然插件的时候引脚插不进去，强行压装会把引脚掰弯，甚至顶坏器件内部的感光芯片。引脚的长度也做了符合常规波峰焊工艺的预留，伸出PCB背面的长度控制在1.5-2mm之间，既保证焊锡能充分浸润引脚形成可靠焊点，也不会因为引脚过长剪脚时伤到器件本体。器件本体的塑封部分做了棱角的倒角处理，不是生硬的直角块，还原了实际量产器件的注塑外壳形态，接收端的深色滤光面位置也做了区分，方便结构工程师在做整机外壳开窗的时候，对准接收面的位置，避免外壳遮挡红外入射路径，导致遥控接收灵敏度下降。

　　安装边界的考量是这类插件器件建模最容易出问题的地方，很多新手建模的时候只做了器件本体和引脚的外形，忽略了插件时需要预留的操作空间，还有器件本体跟周边贴片电容、电阻的安全间距。这个模型在构建的时候，特意在器件本体周边预留了0.8mm的安装安全距离，引脚的折弯位置也做了符合实际加工的弧度，不是直角弯折，还原了真实器件引脚冲压成型的形态，避免在做PCB布局DRC检查的时候，出现间距误报，也能让结构工程师在评估板卡到外壳的内部空间时，准确计算器件的高度余量，不会出现外壳顶到器件本体的装配问题。

　　从设计思路上来说，这类标准封装的器件建模，不需要做多余的艺术化处理，核心是要还原真实器件的装配尺寸关系，每一个尺寸公差都要跟实际量产的器件规格对齐，比如塑封本体的宽度、厚度，引脚的线径，三个引脚的共面度，这些细节直接影响到结构评审的时候能不能准确判断装配可行性。很多工程师做板卡布局的时候，随便找个同引脚数的SIP封装模型凑数，结果实际打样回来才发现器件本体比模型宽，跟旁边的电解电容碰在一起，不得不重新改板，耽误项目进度，所以这类标准电子元器件的三维模型，尺寸精度的优先级远高于外观的渲染效果。

　　另外要注意的是，这类直插接收头的引脚是有极性区分的，三个引脚分别对应电源、地、信号输出，建模的时候三个引脚的长度做了细微的区分标识，方便layout工程师在做封装的时候对应引脚定义，不会出现引脚接反的问题。虽然实际生产的时候器件上会有极性标识，但在三维模型阶段就把引脚的对应关系做准确，能减少后期封装调用时的出错概率，尤其是在多人协作的项目里，统一准确的器件模型能让硬件、结构、工艺端的工程师对齐设计基准，避免跨部门沟通时因为模型尺寸不准产生误解。

　　在做整机结构匹配的时候，这个模型的接收面位置是跟器件本体的基准面对齐的，工程师在做外壳的红外接收开窗时，可以直接以模型上的接收面中心作为开窗的中心点，计算红外信号的入射角度范围，一般这类接收头的接收半角在±45度左右，只要开窗位置对准中心，没有被外壳的筋位遮挡，就能保证正常的遥控接收距离。很多产品出现遥控不灵敏的问题，往往不是器件本身的性能问题，而是结构设计的时候开窗位置偏了，或者外壳的壁厚挡住了部分入射角度，用准确的三维模型提前做干涉检查和光路模拟，就能在设计阶段规避这类量产问题，减少后期试产时的整改成本。
