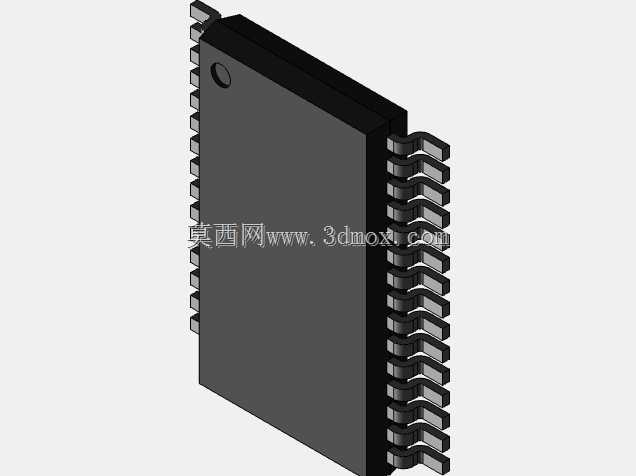

TSSOP-30封装贴片式电子元器件三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装封装的元器件三维模型是结构干涉校验、焊盘匹配设计、生产钢网开孔验证的核心参考依据，本次呈现的TSSOP-30封装结构，是薄型小尺寸封装系列里引脚数为30的标准规格，广泛应用在电源管理芯片、信号转换芯片、接口驱动芯片的实体封装场景中。从实际工程应用的角度出发，这类薄型 shrink 小外形封装的核心优势在于占用PCB板面面积远小于同引脚数的双列直插封装，同时厚度控制更贴合便携电子设备的内部堆叠要求，在板卡空间受限的智能仪表、便携检测设备、小型化电源模块里，这类封装的器件是硬件选型时的高频选项。

　　做结构设计时首先要关注的就是安装边界，该封装本体为矩形塑封结构，本体两侧对称排布鸥翼形引脚，引脚共面度是SMT贴片良率的核心影响指标，建模过程中严格还原了引脚的成型角度、引脚间距、引脚伸出本体的长度，以及本体一端的定位标记凹点——这个凹点是生产贴片时识别引脚1位置的关键标识，若建模时遗漏该特征，后续做贴片程序编写、AOI检测程序设置时就会出现基准错位的问题。不同于插件类元器件需要预留引脚穿孔的板面空间，这类SMD封装的元器件在布局时只需要在焊盘周边预留符合工艺要求的阻焊扩展区域，同时要考虑塑封本体与周边 taller 元器件的高度间隙，避免回流焊过程中出现元件干涉、或者后续组装外壳时出现顶壳问题。

　　很多初级结构工程师在做封装建模时容易忽略引脚的根部过渡圆弧，直接用直角折弯来做引脚结构，这会导致后续做热应力仿真时，引脚与塑封本体结合处的应力计算结果出现偏差，实际生产中该位置是温度循环测试时最容易出现引脚断裂的薄弱点，因此建模时特意还原了引脚折弯处的微小圆弧过渡，同时按照实际封装的公差带要求，控制了引脚末端的共面度偏差，确保模型导入PCB设计软件后，能直接用于焊盘的匹配校验。在电源类板卡的应用场景里，这类30引脚的TSSOP封装常用来搭载多通道电源管理芯片，需要兼顾信号引脚与功率引脚的载流能力，对应到结构上就是功率引脚的宽度会略大于信号引脚，建模时也区分了不同功能引脚的宽度差异，避免出现所有引脚尺寸完全一致的失真问题。另外塑封本体的表面拔模斜度也做了还原，实际塑封器件脱模时会存在微小的斜度，若建模时做成完全垂直的侧壁，在做整机装配的干涉检查时，会出现实际能装配但模型判定干涉的误报，影响结构评审的效率。从安装适配的角度看，该封装的焊盘设计需要匹配引脚的伸出长度，焊盘的内侧边缘不能超出塑封本体的投影范围，否则回流焊时容易出现锡膏爬到引脚根部造成虚焊，模型里特意标注了引脚与本体的相对位置关系，能直接给硬件工程师做焊盘封装设计提供尺寸参考。

　　在做板卡堆叠设计时，这类薄型封装的本体高度通常在1mm左右，属于低矮型表贴元件，通常会布局在板卡的次要焊接面，避开BGA、大电容等更高元件的投影区域，模型的高度尺寸严格按照行业通用的TSSOP-30封装标准设置，能直接用于整机内部的空间堆叠校验，不需要二次调整尺寸参数。很多时候结构工程师拿到的器件规格书只有二维尺寸标注，缺乏立体的结构参考，在做复杂板卡的布局评审时，很容易忽略引脚外侧与周边结构件的安全间隙，这个三维模型能直观呈现引脚的外伸范围，帮助设计人员提前规避引脚与安装柱、屏蔽罩侧壁距离过近造成的焊接短路风险。另外在做SMT生产线的吸嘴选型验证时，模型的本体顶面平面度、本体尺寸参数也能提供参考，确保吸嘴能平稳吸附器件，避免贴片过程中出现抛料、偏移的问题。
