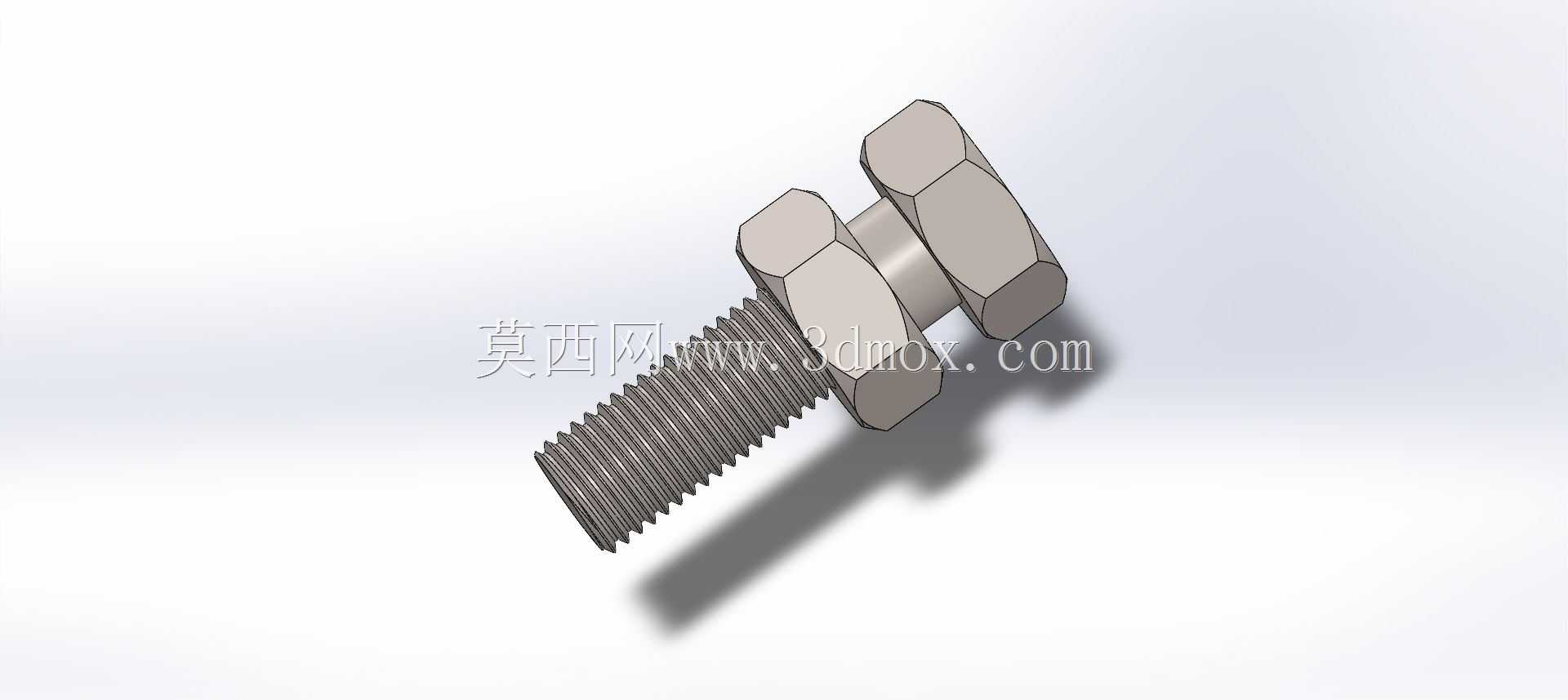

这套螺纹紧固组件的建模逻辑完全贴合实际装配工况,没有做脱离生产实际的理想化简化,从螺纹牙型到六角头的对边尺寸、倒角细节都严格对应常用公制紧固件的加工成型逻辑,能直接用于设备装配的干涉校验、工装夹具设计参考,也可作为标准件库的调用单元嵌入整机装配体。
日常做设备结构设计时,这类螺栓螺母组合是最常用的可拆卸紧固单元,小到电子设备内部的电源模块固定、电气柜内元器件安装,大到机床床身附件连接、输送线机架拼接、小型变压器的壳体与安装支架紧固,都能见到这类结构的身影。和单螺母紧固相比,这套搭配双螺母的结构核心作用是防松,在存在持续振动、交变载荷的工况下,两个螺母对顶拧紧后,螺纹副之间会产生持续的轴向压紧力,即便外载荷出现波动,螺纹牙之间的摩擦力也不会完全消失,能有效避免设备运行过程中紧固件松脱引发的连接失效问题。
建模过程中首先确定的是螺栓的核心参数,外六角头的对边宽度、头部厚度都匹配常规冷镦成型的工艺尺寸,头部下方的支撑面做了微小的倒角处理,避免安装时锐角刮伤被连接件表面,也能减少拧紧过程中接触面的应力集中。螺杆部分的螺纹采用真实牙型建模,而非装饰性的贴图纹理,牙型角、螺距、螺纹大径小径的尺寸差都符合公制螺纹的公差要求,这样在做虚拟装配时,可以真实模拟螺纹旋合的过程,校验螺母拧入时是否会和周边结构发生干涉,也能准确计算螺纹旋合长度是否满足承载要求——一般来说,钢制被连接件的螺纹旋合长度达到螺纹公称直径的0.8倍以上就能满足常规静载需求,这套组件的螺杆螺纹段长度预留了足够余量,既可以适配不同厚度的被连接件,也能满足双螺母对顶锁紧时的旋合行程要求。
两个六角螺母的尺寸参数完全一致,建模时特意还原了螺母两端的倒角结构,这个细节在实际安装中很关键:倒角既可以引导螺母顺利旋入螺杆,也能在螺母压紧被连接件时,让接触面的压力分布更均匀,避免螺母端面边缘压伤工件表面。做装配约束时,两个螺母的相对位置没有锁死,预留了调整空间,设计人员可以根据实际被连接件的总厚度,调整第一个螺母的拧紧位置,再将第二个螺母向第一个螺母方向拧紧完成对顶,整个调整行程完全覆盖常规薄板到中等厚度支架的安装需求。
从安装边界来看,这套组件的六角头和六角螺母的对边尺寸决定了安装时所需的扳手空间,建模时已经把六角头的外接圆尺寸作为最小操作空间的参考边界,设计人员在做安装位的结构开孔、周边避让设计时,可以直接调取这个尺寸做空间校验,不用再反复核对标准件手册的参数。螺杆的光杆部分长度和螺纹段长度的比例也做了优化,当被连接件总厚度较小时,光杆部分可以穿过被连接件的安装孔,让螺纹段不直接承受剪切力——这点在承受横向载荷的连接场景中尤为重要,光杆的抗剪切能力远高于螺纹牙的抗剪切能力,合理的光杆长度设计能大幅提升连接结构的抗失效能力。
在不同的应用场景中,这套组件的使用逻辑也有区别:如果是用于静态放置的电气设备内部固定,比如电源变压器的铁芯夹件与安装支架的连接,按照常规扭矩拧紧两个螺母即可满足需求;如果是用于存在振动的设备,比如小型机床的附件安装、输送线的导轨拼接,拧紧时需要先将内侧螺母拧到规定扭矩的80%,再将外侧螺母以规定扭矩拧紧,让两个螺母之间的螺杆段产生轻微的拉伸形变,持续维持螺纹副之间的压紧力。建模时还原的真实螺纹结构,也能帮助新手设计人员理解螺纹连接的受力逻辑,避免出现螺纹旋合长度不足、螺母无法完全贴合工件等常见设计错误。
另外,这套模型的结构没有做冗余设计,所有尺寸都对应量产的标准紧固件规格,不需要单独开模定制,采购成本低、互换性强,不管是做设备的维修替换,还是新产品的样机装配,都能快速找到对应的现货配件。模型的装配关系完全还原实际安装顺序:螺栓从被连接件的一侧穿入,依次套入垫片(如果有防松需求可额外加装平垫、弹垫),先拧入第一个螺母调整压紧间隙,再拧入第二个螺母完成锁紧,整个装配流程和现场实际操作完全一致,用于装配工艺仿真、新员工装配培训时也能直接使用,不需要再调整模型的装配逻辑。
