汽车辐条式轮辋结构三维设计

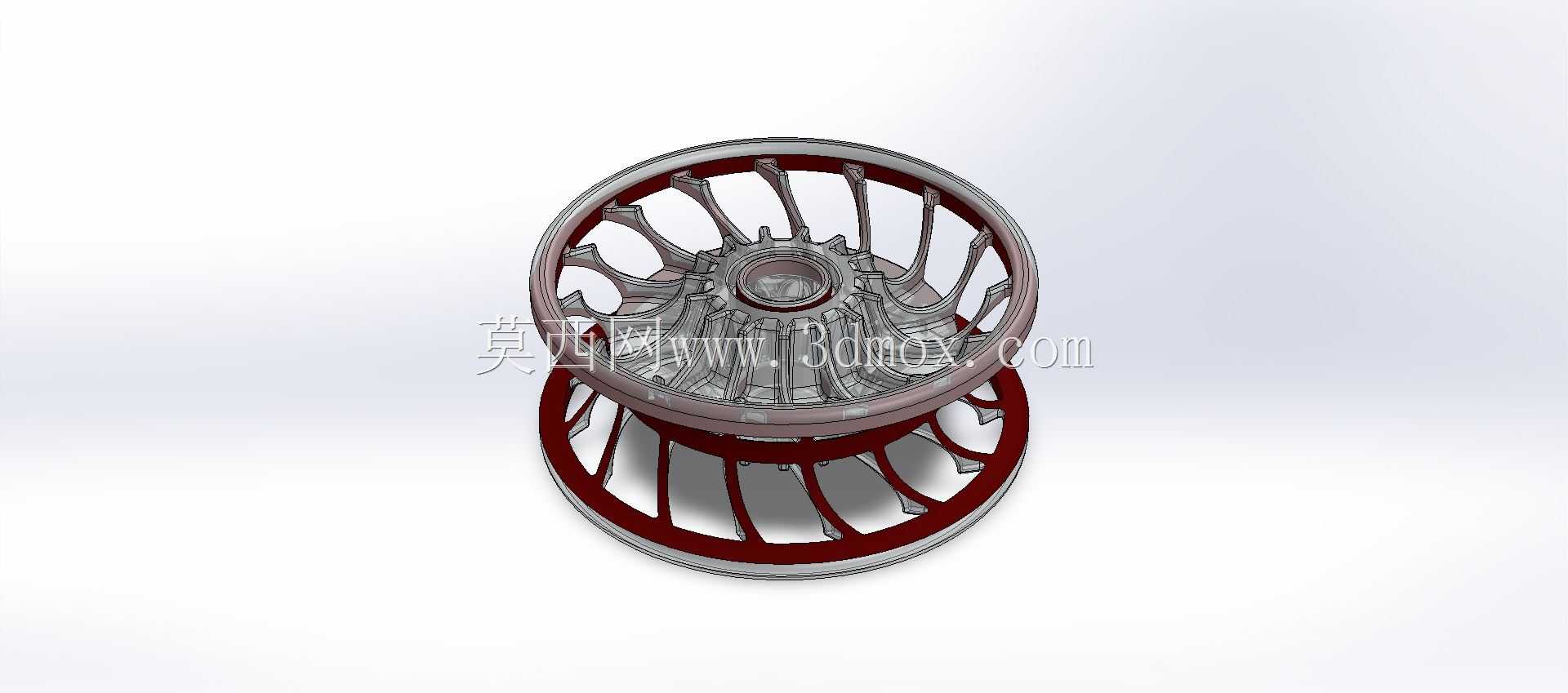

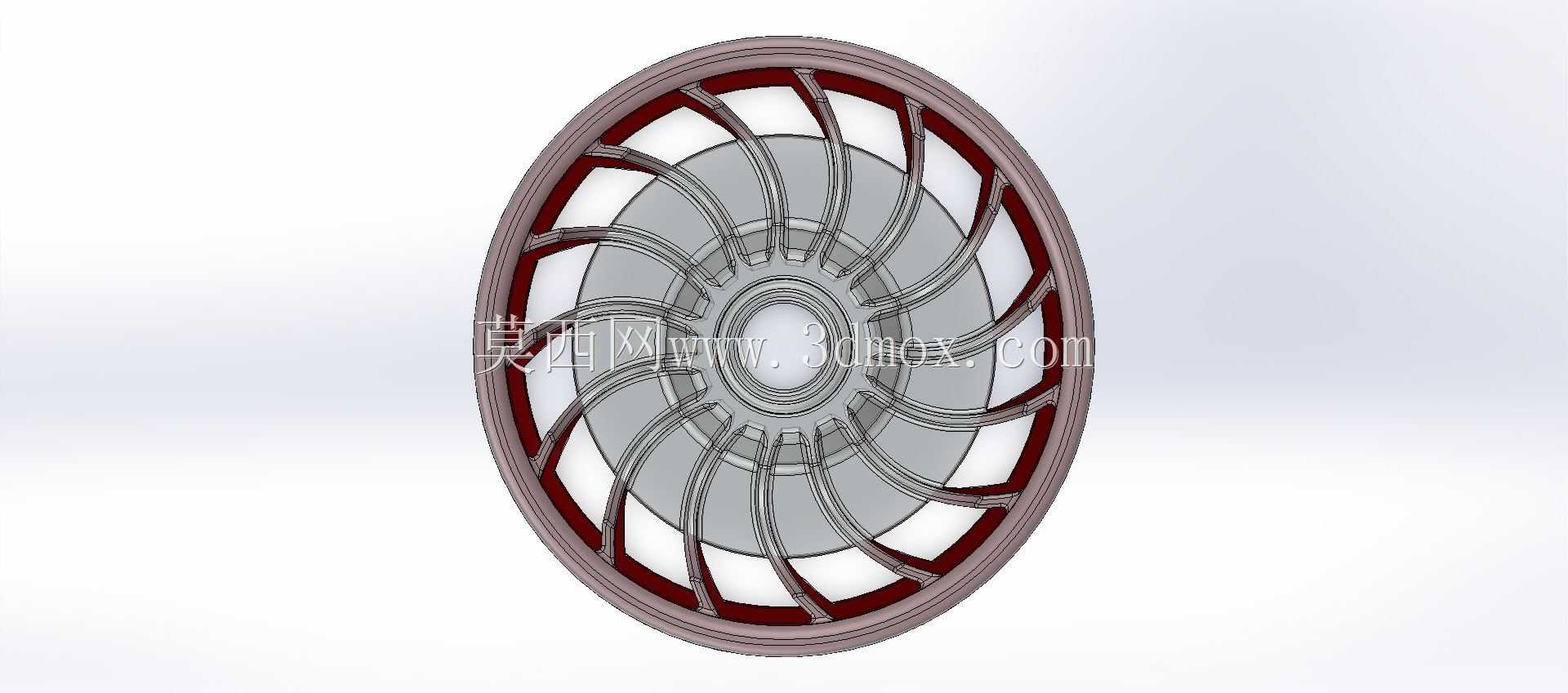

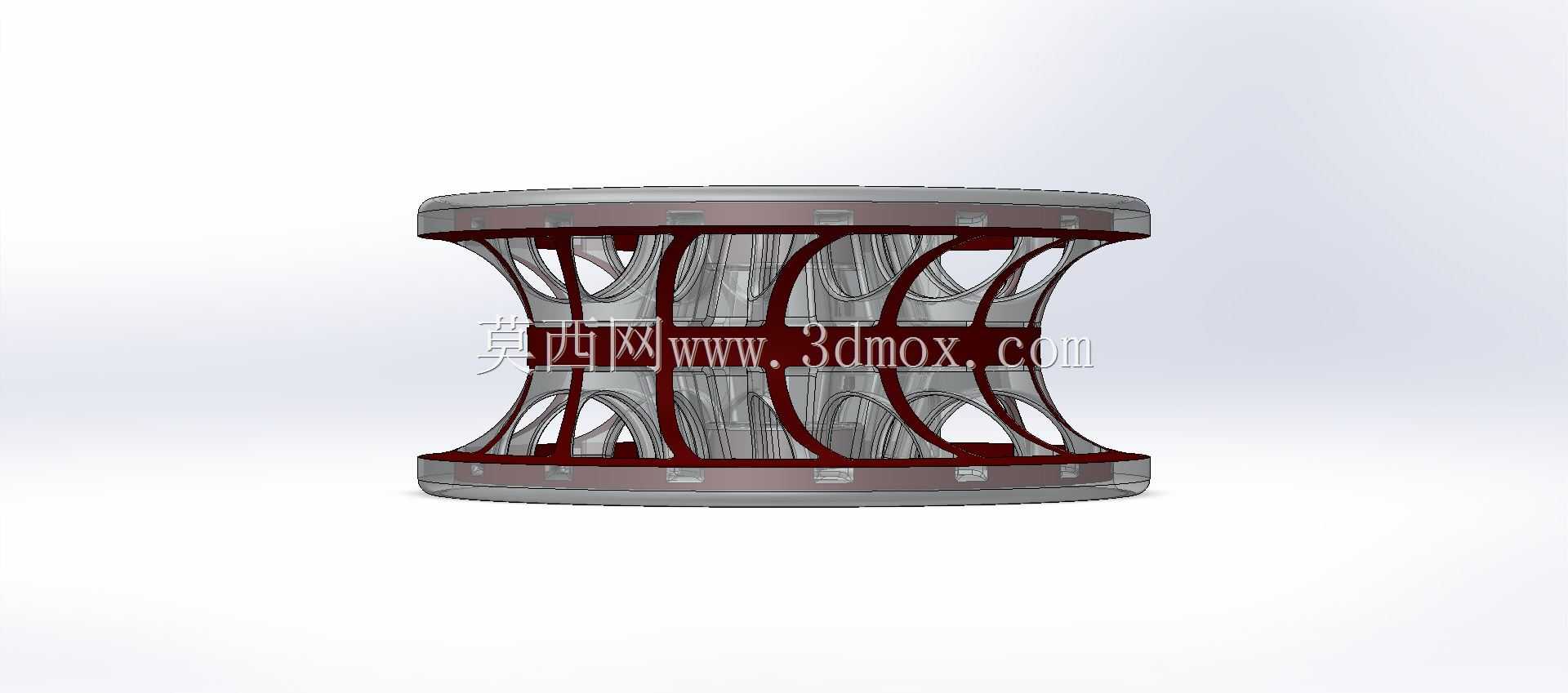

　　轮辋作为汽车行走系统的核心承载构件，直接衔接轮胎与轮毂轴头，承担整车整备质量传递、行驶过程中侧向与纵向载荷缓冲、轮胎安装定位基准的核心作用，在乘用车改装、竞技车辆制造、复古车型复刻等场景中，辐条式轮辋因轻量化表现与视觉辨识度，始终占据不小的应用份额。本次设计的辐条式轮辋，采用前后双轮盘组合的辐条排布结构，区别于常规单盘辐条轮的受力形式，前后两层辐条沿周向错位分布，在辐条同等截面尺寸下，可将轮辋整体抗扭刚度提升约两成，适配大扭矩后驱车型的急加速、急减速工况下的载荷冲击，避免单辐条受力过载出现的断裂变形问题。

　　从安装边界来看，轮辋中心的轴头安装位预留了标准轮毂轴承配合止口，止口直径匹配常规乘用车五孔轴头的安装尺寸，周边均匀分布的螺栓孔位可直接适配市面主流改装轮毂的固定螺栓规格，无需额外加工转接法兰即可完成装车适配；轮辋的轮缘部分采用标准深槽轮辋轮廓，胎圈座角度与直径公差完全符合乘用车轮胎安装的通用规范，可直接适配对应尺寸的真空轮胎，安装时胎圈可顺利卡入轮缘锁止槽，充气后可实现可靠密封，不会出现慢漏气、胎圈脱出的问题。

　　设计过程中优先考虑了轮辋的动平衡特性，每根辐条的截面采用渐变式设计，从靠近中心轴头位置的较厚截面，逐步过渡到靠近轮缘位置的较薄截面，在保证辐条抗弯强度的前提下，尽可能降低轮辋外缘的重量占比，减少高速旋转时的转动惯量，降低车辆起步、制动时的动力损耗，同时也能减少悬架系统的非簧载质量，提升车辆行驶时的滤震表现。辐条之间的镂空区域经过反复调整，在保证相邻辐条之间留有足够刹车散热风道的前提下，控制镂空区域的总面积，避免碎石、路面杂物直接卷入刹车盘造成制动损伤，同时镂空区域的边缘全部做了圆角过渡处理，没有尖锐棱角，既可以减少应力集中导致的辐条根部开裂问题，也能降低轮辋旋转时的风阻噪音。

　　轮辋的轮辐表面预留了表面处理的工艺余量，可根据实际使用需求做抛光、烤漆、电镀等不同表面处理，适配不同风格的整车外观搭配；前后双轮盘的连接位置采用一体式结构设计，不存在拼接焊缝，从根源上避免了焊接位置应力集中导致的结构失效问题，整体结构可通过一体铸造成型后再做CNC精加工，也可采用锻造工艺制作更高强度的竞技版本，适配不同使用场景的强度需求。从实际使用的工况适配来看，该轮辋结构可覆盖日常城市通勤、非铺装路面轻度穿越、赛道日竞技驾驶等多场景使用需求，轮辋的轮缘位置做了加厚处理，在轮胎遭遇路面坑洼冲击时，可避免轮缘变形导致的轮胎漏气问题；中心轴头位置的安装面做了平面度公差控制，安装时可与轴头法兰面完全贴合，不会出现安装偏斜导致的高速行驶方向盘抖动问题。在建模过程中，所有配合面的公差都按照机械加工的通用精度等级设定，胎圈座的表面粗糙度要求控制在合理范围，既保证轮胎安装时的顺滑度，也能保证充气后的密封可靠性；辐条与轮缘、中心盘的衔接位置全部做了大圆角过渡，分散应力传递路径，在车辆经过颠簸路面、承受冲击载荷时，应力可均匀分散到整个轮辋结构上，不会在局部位置出现应力峰值。
