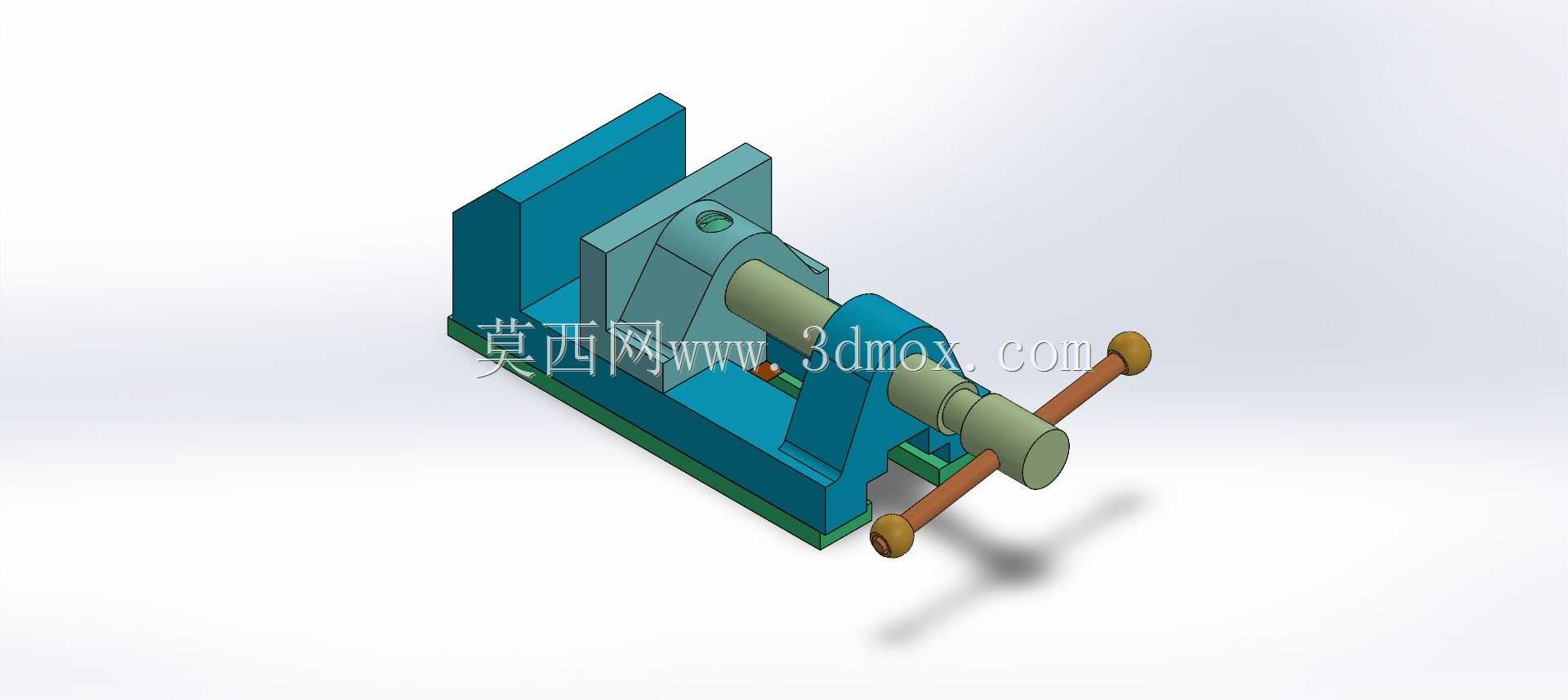

机加工用螺杆式台虎钳装配结构

　　在常规机加工、钳工装配、维修拆装的作业场景里，台虎钳是工位上不可或缺的基础工装，这套螺杆传动式台虎钳的结构设计完全围绕手动夹紧的核心需求展开，没有冗余的功能叠加，所有结构都服务于稳定装夹、操作便捷的实际使用目标。从实际安装边界来看，这类台虎钳一般通过底座的安装孔固定在钳工台或者机床辅助工作台面上，固定钳身作为整个结构的承载基体，底部预留的螺栓过孔位置匹配常规钳工台的安装孔距，安装后整体重心落在底座支撑范围内，即使承受较大的夹紧反力也不会出现倾覆问题。活动钳身的滑动导轨面和固定钳身的导向结构采用燕尾槽配合，这种配合形式既能保证活动钳身沿螺杆轴向的直线运动精度，又能承受夹紧过程中产生的垂直方向分力，避免钳身出现翘曲导致装夹精度下降。

　　传动部分采用梯形螺纹螺杆结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的磨损更均匀，长期反复夹紧松开操作后依然能保持稳定的传动间隙，不会出现空行程过大影响夹紧效率的问题，螺杆末端通过推力轴承结构和固定钳身连接，将夹紧时的轴向力直接传递到固定钳身基体上，减少螺杆转动时的摩擦阻力，操作人员转动手柄时不需要施加过大的力就能获得足够的夹紧力。钳口部分采用可更换式结构，钳口板通过沉头螺钉固定在活动钳身和固定钳身的安装面上，钳口表面加工有交叉网纹，装夹工件时可以增加接触面的摩擦力，避免工件在钻削、锉削、锯切等加工过程中出现滑移，当钳口板磨损到一定程度后，只需要拆下沉头螺钉更换新的钳口板即可，不需要更换整个钳身结构，大幅降低了工装的维护成本。

　　手柄部分采用穿杆式结构，长杆穿过螺杆端部的通孔，两端加装防滑挡头，操作人员可以根据需要的夹紧力大小调整握持位置，需要大夹紧力时握持手柄端部增大力臂，快速开合时握持靠近螺杆的位置提升操作速度，这种结构相比固定铸造成型的手柄，抗冲击能力更强，即使施加较大的扳动力也不容易出现断裂问题。从设计思路上看，这套结构优先考虑了工装的可靠性和易维护性，所有易损件都设计为可拆分更换的形式，没有采用一体化焊接或者铸造成型的不可拆结构，固定钳身和活动钳身的壁厚设计充分考虑了铸造工艺的要求，壁厚均匀过渡，避免出现壁厚突变导致的铸造应力集中问题，导轨面的长度设计满足活动钳身最大行程时的配合长度要求，当活动钳身张开到最大装夹位置时，燕尾槽的配合长度依然能保证足够的导向支撑，不会出现钳身歪斜卡滞的问题。

　　在实际使用场景中，这类台虎钳除了承担常规的工件装夹功能外，还可以配合不同的辅助钳口完成异形工件、薄壁工件的装夹作业，比如加装软钳口可以装夹已经加工完成的光洁表面，避免装夹过程中夹伤工件表面，加装V型钳口可以装夹轴类、管类圆形工件，保证工件装夹后的同轴度定位精度。整个装配结构的零件数量控制在合理范围内，没有多余的装饰性结构，所有外露的棱边都设计有铸造圆角，避免操作人员在使用过程中被锐边划伤，螺杆的外露部分在活动钳身退回时不会和工作台面或者其他工位器具产生干涉，整体外形尺寸适配常规单人操作的工位空间，不会占用过多的工作台操作面积，同时又能提供足够的装夹行程和夹紧力，满足绝大多数中小型零件的加工、装配、维修装夹需求。
