1.5英寸螺杆压缩机进气滤清器外壳结构

　　这款1.5英寸规格的进气滤清器外壳，主要适配中小型螺杆压缩机的进气端过滤单元安装需求，在车间固定式空压机、移动式工程空压机、小型工业气源站等场景中，承担进气过滤组件的承载与防护功能。从实际工况来看，螺杆压缩机运行时需要持续吸入环境空气，空气中的粉尘、切削碎屑、纺织纤维等硬质颗粒一旦进入主机压缩腔，会造成转子型面磨损、密封间隙增大，直接导致压缩效率下降、主机寿命缩短，因此进气端的过滤外壳不仅要为滤芯提供稳定的安装空间，还要保证进气路径的密封性，避免未经过滤的空气从装配缝隙处漏入压缩腔。

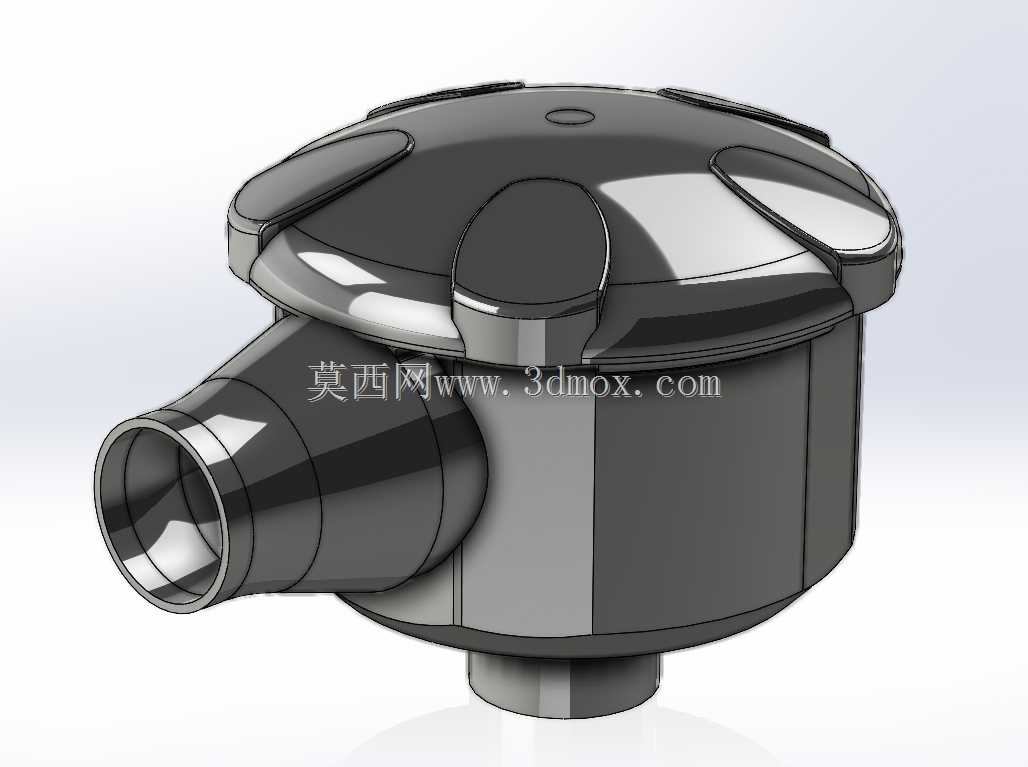

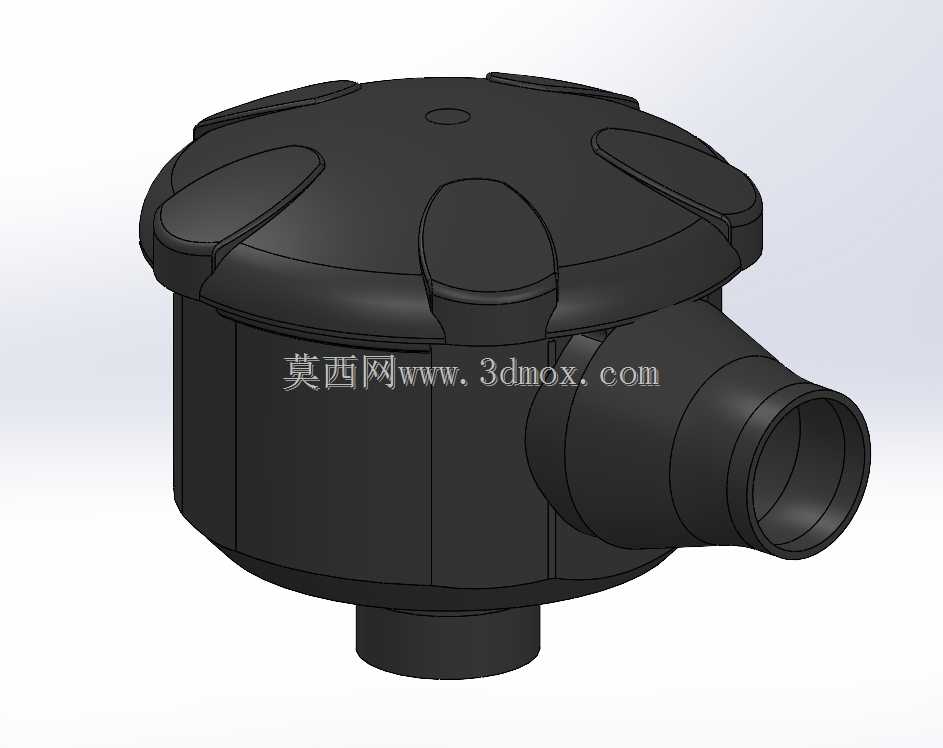

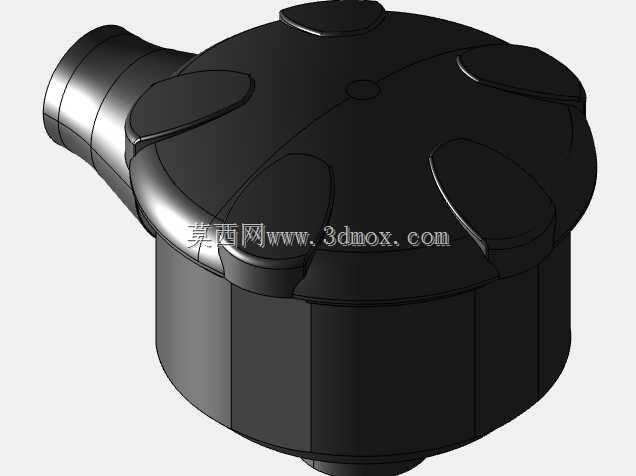

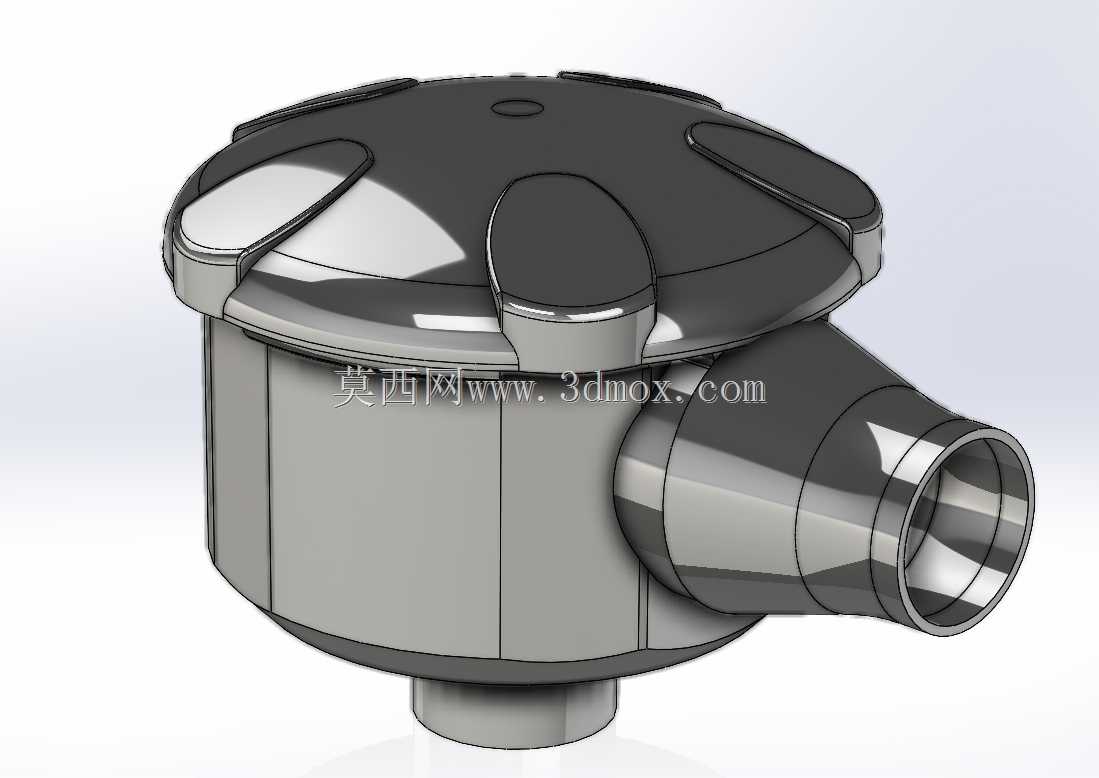

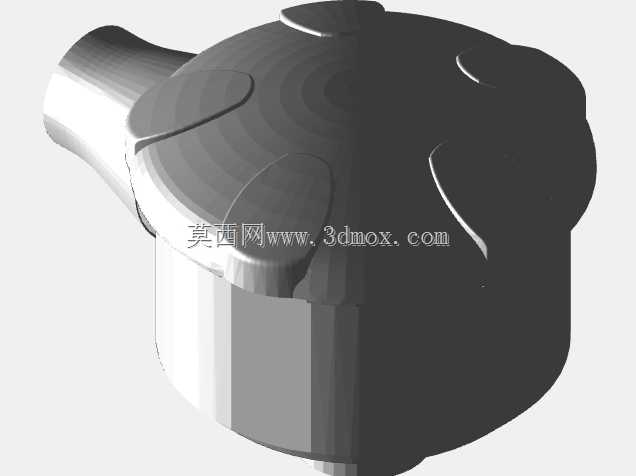

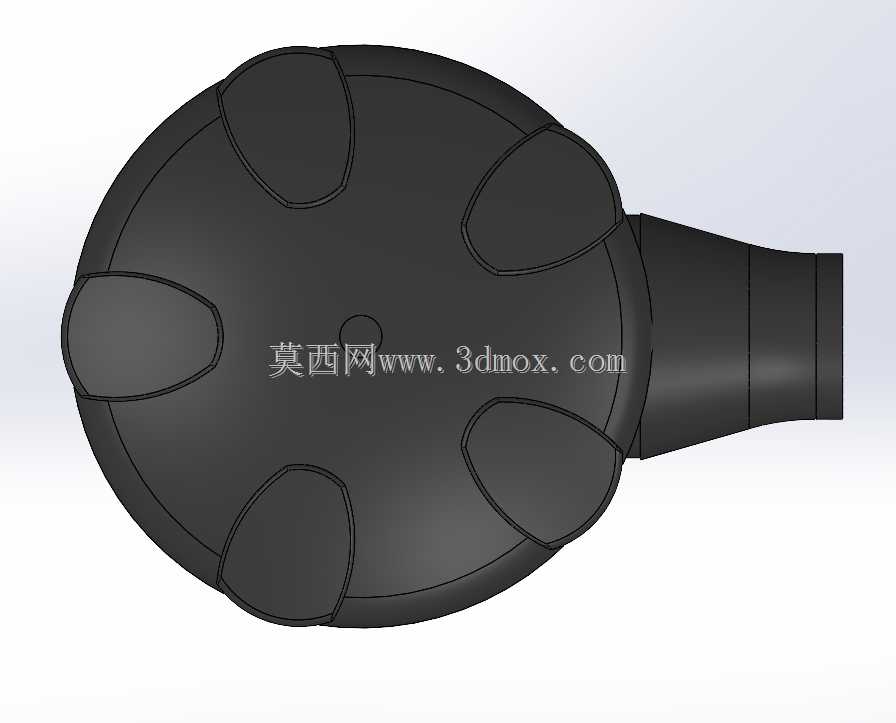

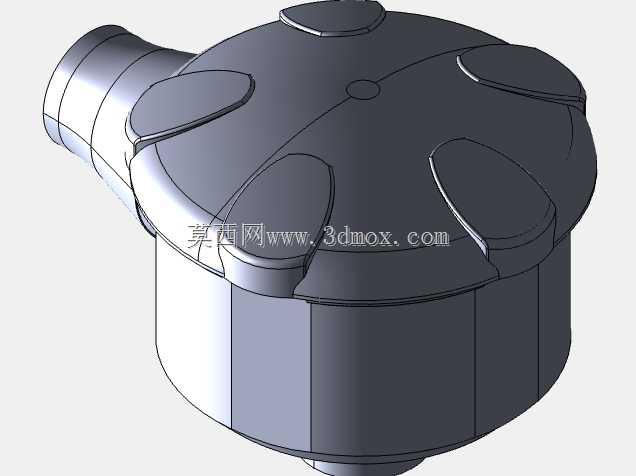

　　从结构设计逻辑来看，外壳整体采用侧进下出的流道布局，侧向1.5英寸的接口用于对接进气引气管路，底部的同轴接口用于连通压缩机进气阀端，这种布局可以让进入壳体的空气形成旋流趋势，大颗粒杂质在离心力作用下先沉降到壳体下部容腔，减轻后续滤芯的过滤负荷，延长滤芯的更换周期。壳体上盖设置了多道凸起的旋扣结构，无需额外紧固件即可实现上盖与壳体主体的快速拆装，日常维护更换滤芯时，不需要借助专用工具，旋转上盖即可完成开合，适配工业现场快节奏的运维需求。上盖表面的凸起筋条一方面增加了旋拧操作时的摩擦力，另一方面提升了上盖的结构刚性，在壳体内部承受滤芯堵塞带来的负压时，不会出现凹陷变形的问题。

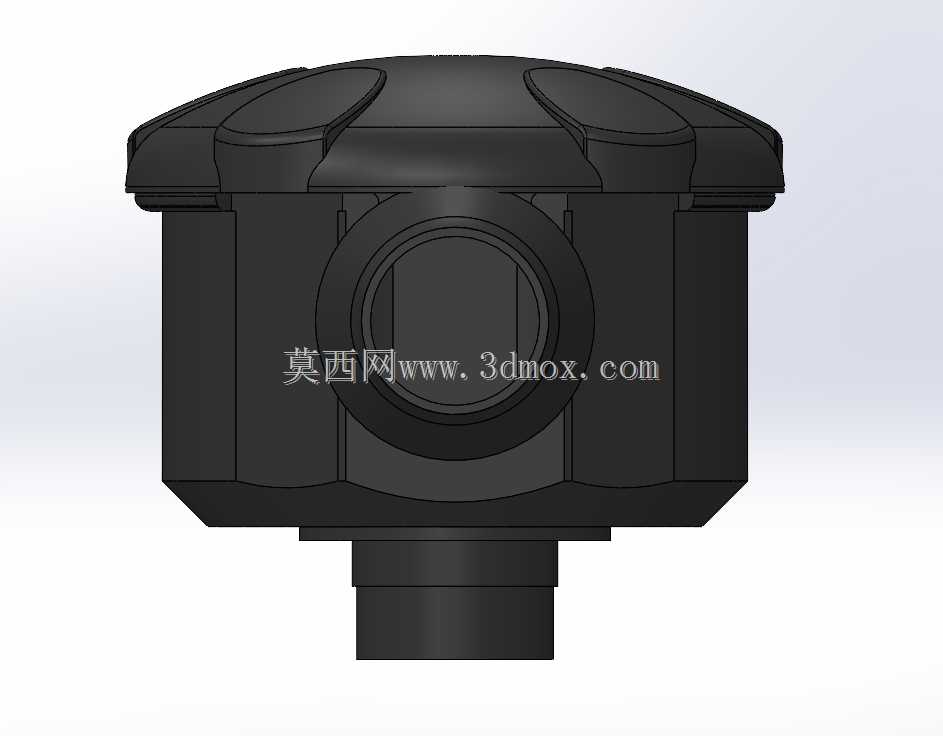

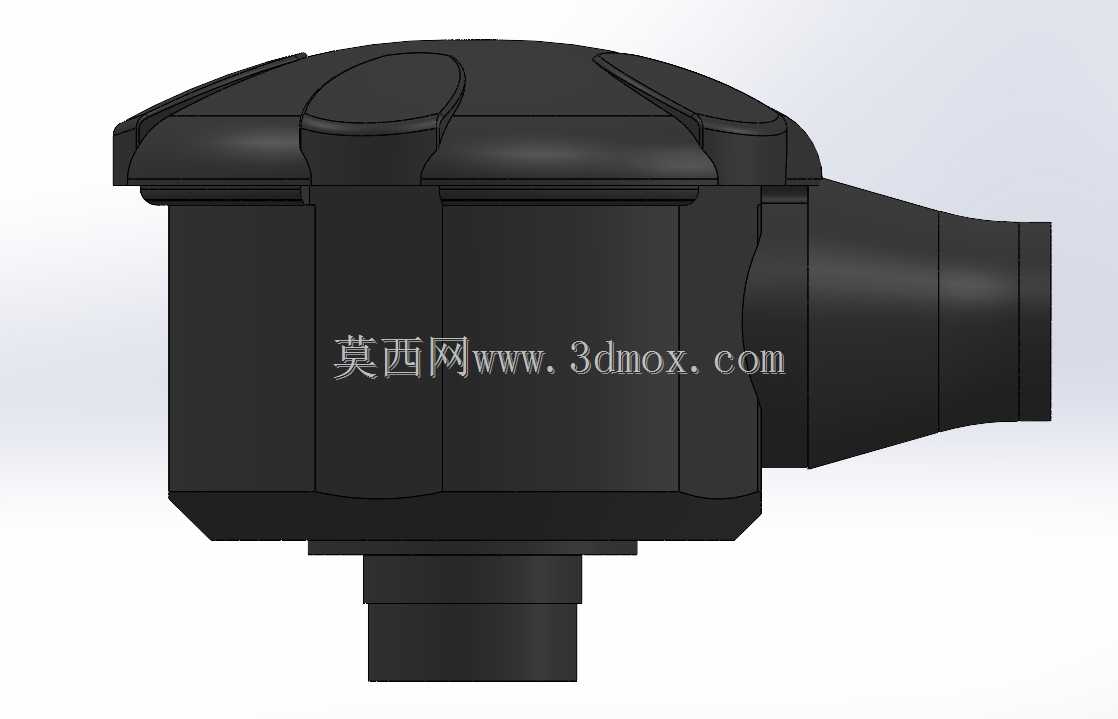

　　从安装边界尺寸来看，侧向进气接口为标准1.5英寸通径，接口端面的同轴度、圆度公差控制在常规气动元件的通用精度范围内，可以直接对接同规格的橡胶进气软管或者硬质PVC管路，不需要额外加工转接接头。壳体主体的圆柱形腔体直径匹配通用1.5英寸流量级别的空气滤芯，滤芯安装位设置了定位台阶，装配时滤芯可以直接卡入台阶定位，避免运行过程中滤芯在气流冲击下出现移位、密封失效的问题。底部的出气接口与壳体主体同轴，安装时可以直接通过卡箍或者螺纹对接压缩机进气阀的入口法兰，接口的轴向长度预留了足够的卡箍安装空间，不会出现装配时工具操作空间不足的问题。

　　在细节设计上，壳体与上盖的配合面设置了环形密封槽，安装时嵌入橡胶密封圈即可实现端面密封，在压缩机持续进气产生的负压工况下，密封面不会出现漏气问题。壳体的壁厚设计兼顾了结构强度与材料成本，常规使用环境下，采用通用工程塑料注塑或者铝合金压铸即可满足强度要求，运行过程中不会因为进气脉动产生的振动出现壳体开裂的问题。侧向进气接口的端部做了圆弧过渡处理，对接软管时不会割伤软管内壁，同时可以减少进气路径的局部阻力，降低进气过程中的压力损失，间接提升压缩机的进气效率。壳体下部的容腔预留了足够的沉灰空间，大颗粒杂质沉降后不会直接接触滤芯表面，避免滤芯过早出现局部堵塞的问题，在多粉尘的工况下，这种结构可以有效降低滤芯的维护频次。

　　从选型适配角度来说，这款外壳的通径规格匹配1.5英寸进气阀的流量需求，对应的压缩机功率段覆盖5.5kW到15kW的常用中小型螺杆机型，不需要对原有压缩机的进气安装位做额外改造，直接替换原有同规格滤清器外壳即可完成装配。结构设计上规避了多余的复杂曲面，不管是注塑开模还是压铸生产，都具备较好的工艺性，模具抽芯结构简单，生产过程中不容易出现缩痕、飞边等成型缺陷，后期量产的良率可以控制在较高水平。对于三维建模从业者来说，这款模型的结构细节完整还原了实际产品的装配关系，旋扣结构、密封槽、定位台阶、接口尺寸都按照实际工程公差做了还原，可以直接用于同类产品的结构设计参考，也可以作为压缩机进气系统装配仿真的配套部件使用，在做整机管路布局干涉检查时，可以直接导入装配体验证安装空间是否满足要求，避免实际装配时出现管路与周边部件干涉的问题。
