活塞式电动压缩机组内部传动结构

　　这套结构的核心应用场景覆盖小型制冷系统、便携气动动力源、低压工业供气单元的核心做功模块，日常在小型冷藏柜、车载充气装置、实验台低压供气回路中都能见到同原理结构的实际落地。从实际用途来看，它通过曲柄连杆机构将旋转动力转化为活塞的往复直线运动，配合进排气阀组的时序开闭，完成腔体内部的工质吸入、压缩、排出全流程，可实现对空气、低压制冷剂等气态工质的压力提升，满足下游回路的压力需求。

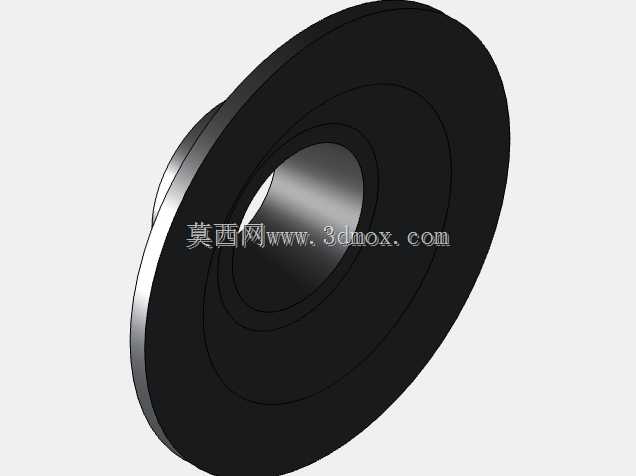

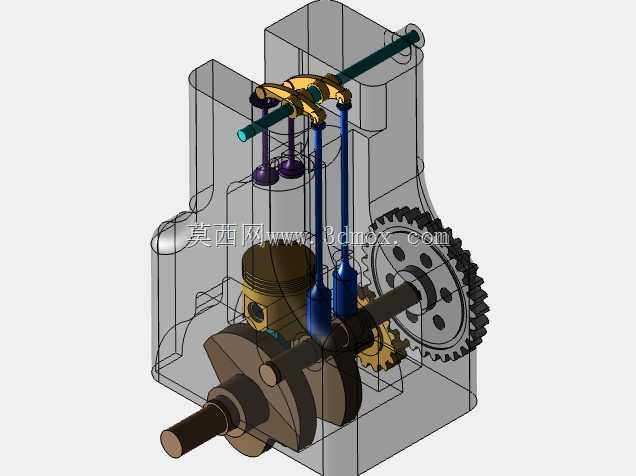

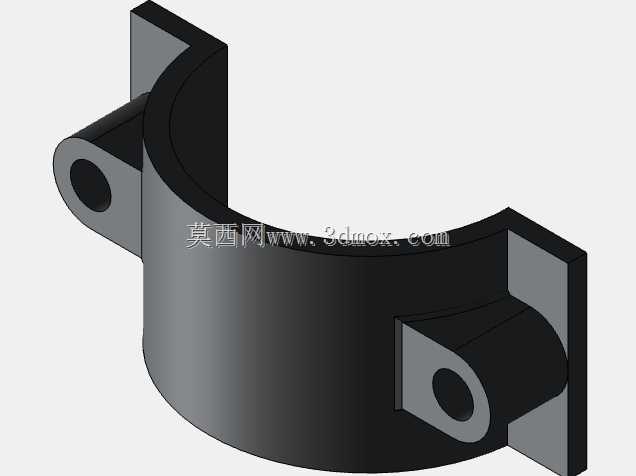

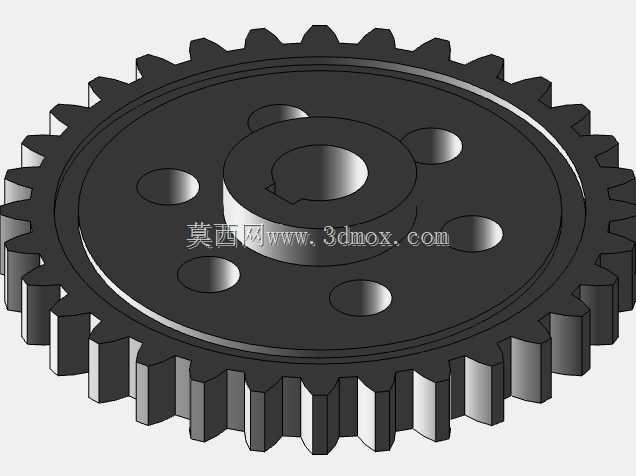

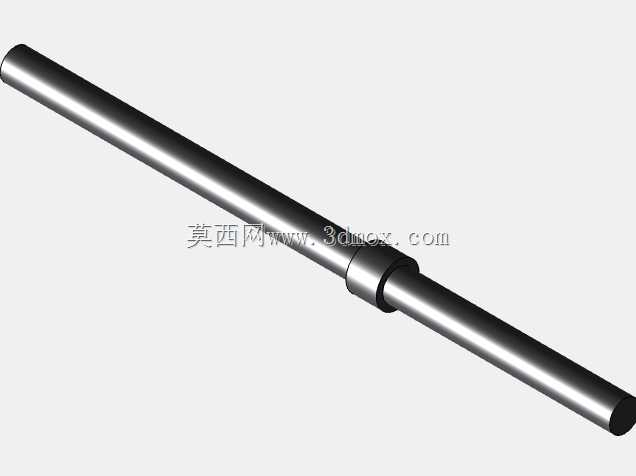

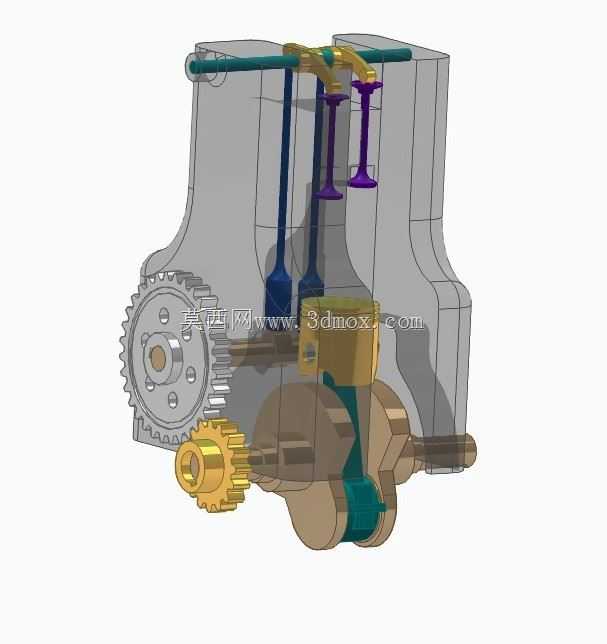

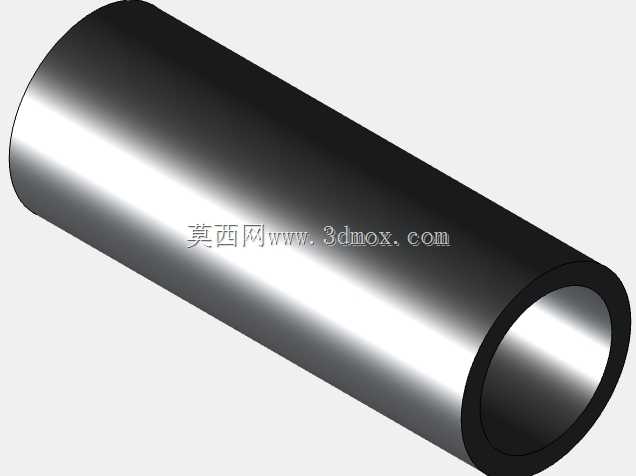

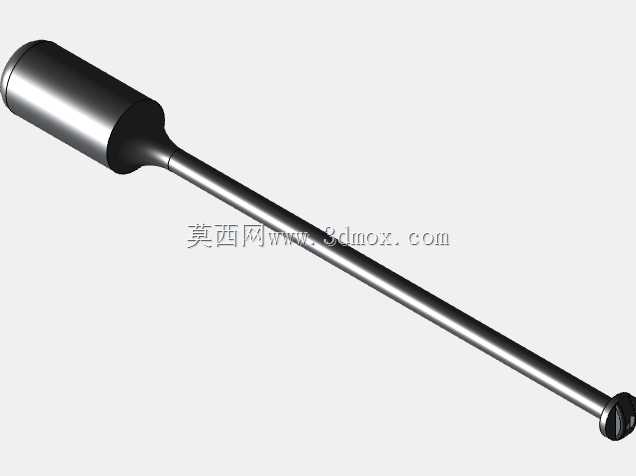

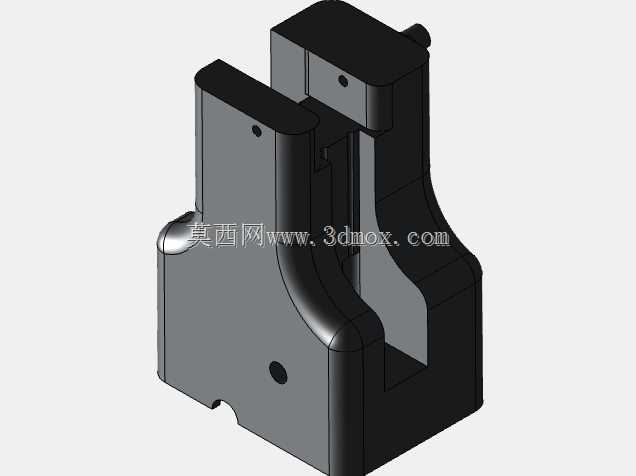

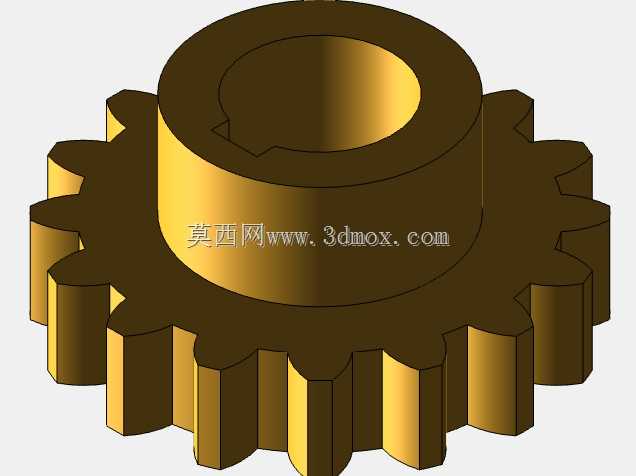

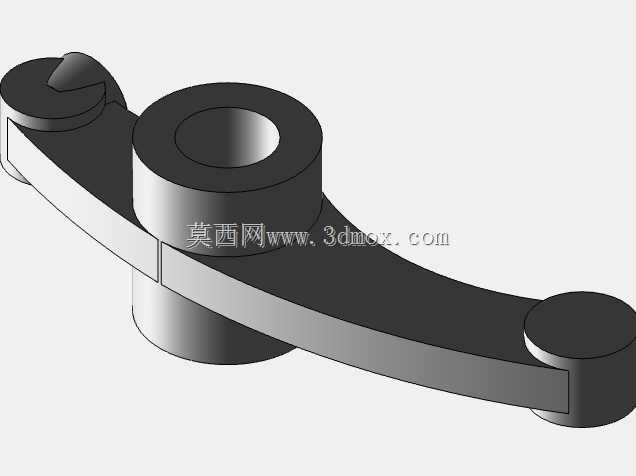

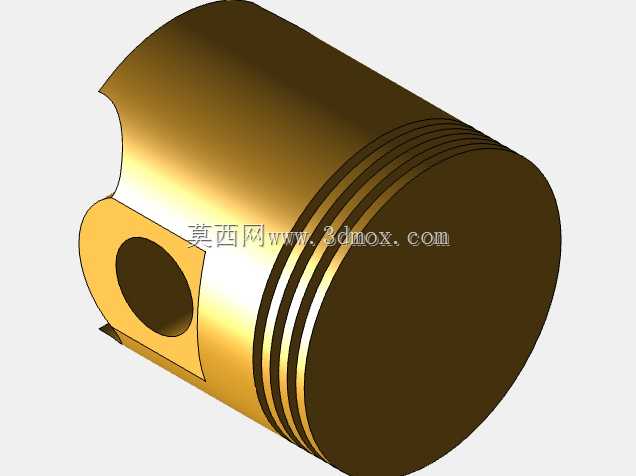

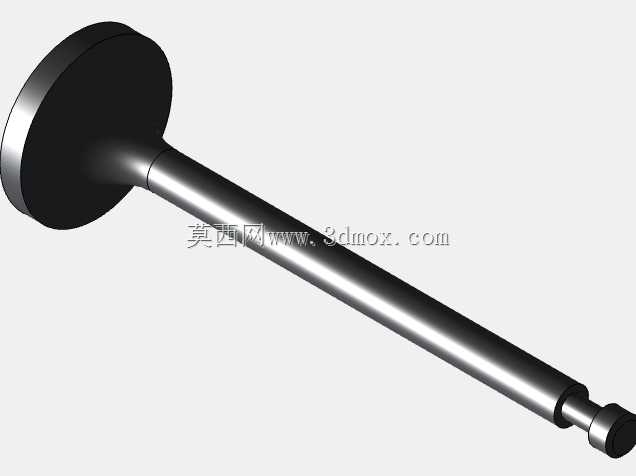

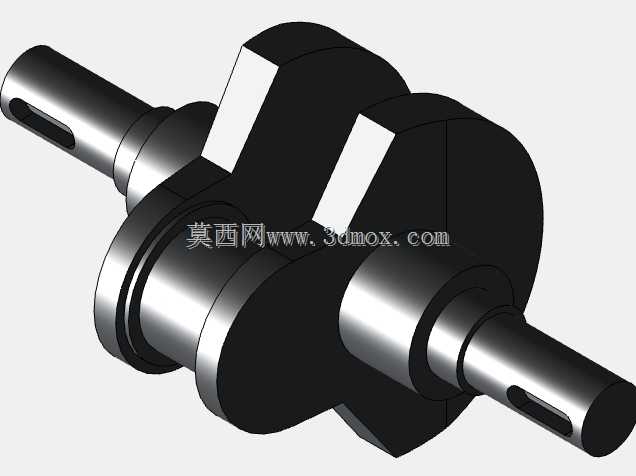

　　从功能特性上看，这套结构采用半透明壳体做结构展示，可清晰观察内部动力传递的全路径：动力输入轴端外接驱动源后，轴上的主动齿轮与中间传动齿轮啮合完成第一级减速，将输入转速降低至活塞往复运动适配的区间，齿轮啮合的侧隙控制在合理范围，既保证传动平稳性，也避免热胀卡滞。曲轴的曲柄销与连杆大头配合，连杆小头通过活塞销与活塞连接，将曲轴的连续旋转转化为活塞在气缸套内的直线往复运动，活塞上的活塞环组负责密封压缩腔与曲轴箱的间隙，避免压缩过程中工质泄漏导致容积效率下降。顶部的进排气阀组采用簧片阀结构，随活塞运动造成的腔体内外压差自动开闭，无需额外配气机构，结构紧凑适配小型压缩设备的空间限制。

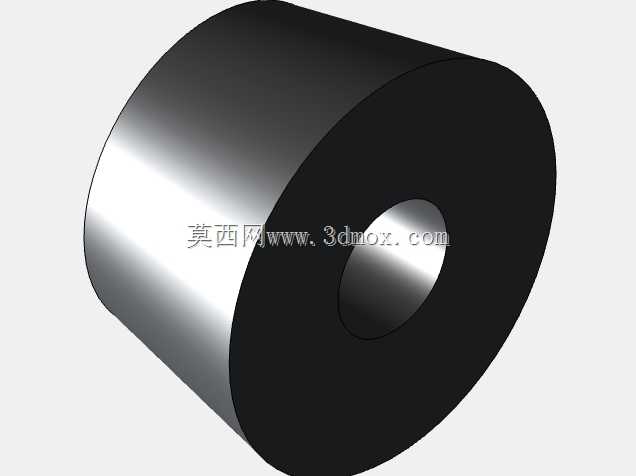

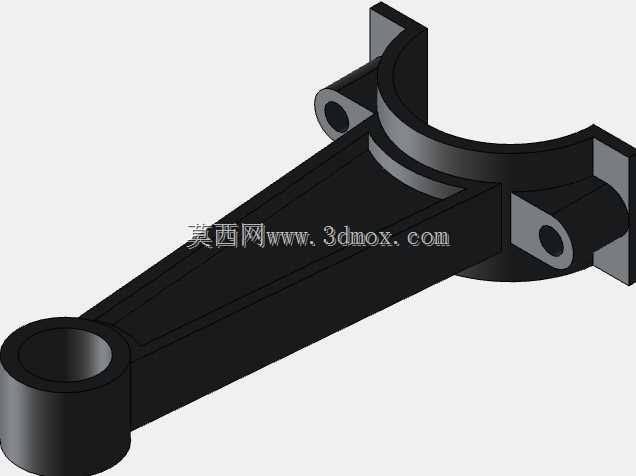

　　设计思路上，这套结构优先考虑了小型压缩设备的紧凑性需求，将齿轮减速级、曲柄连杆机构、阀组、活塞缸套集成在同一个壳体内，减少了外部连接的密封面数量，降低了工质泄漏的概率。曲轴采用整体式锻造结构，主轴颈与曲柄销的过渡位置做了圆角处理，减少应力集中，适配长期往复载荷下的疲劳强度要求。连杆采用工字型截面，在保证结构刚度的前提下尽可能降低往复运动件的质量，减少曲轴旋转过程中的不平衡惯性力，降低整机运行的振动水平。气缸套采用独立嵌装结构，磨损后可单独更换，无需更换整个壳体，降低后期维护成本。进排气通道集成在壳体顶部的阀板上，缩短了气流路径，减少进排气过程中的流阻损失，提升压缩效率。

　　从安装边界与尺寸配合来看，动力输入轴的轴伸长度、轴径尺寸适配常规小型驱动电机的输出端连接，可通过联轴器直连也可通过带轮传动，输入轴的轴承位采用标准深沟球轴承的安装尺寸，两端的密封槽适配骨架油封，避免曲轴箱内的润滑油泄漏。壳体底部的安装脚预留了标准螺栓过孔，孔位间距适配同功率等级常规压缩机的安装尺寸，可直接替换同规格的现有压缩单元，无需改动安装基座。活塞的行程、缸径参数匹配0.1-0.3立方每小时的排气量需求，适配小型供气场景的流量要求，整机的外形轮廓在长宽高三个方向的尺寸都控制在小型设备的安装空间范围内，可嵌入到终端设备的内部腔体中，不会占用过多外部空间。壳体上的观察位设计可在调试阶段直接观察内部齿轮啮合、连杆运动的状态，方便装配阶段的间隙调整，比如齿轮侧隙的调整、活塞上止点间隙的确认，都可通过透明壳体直接观测，无需反复拆解壳体测量，提升装配调试的效率。另外曲轴箱内部预留了润滑油的储油空间，连杆大头带有的甩油结构可在曲轴旋转时将润滑油甩到各摩擦副表面，实现飞溅润滑，无需额外配置润滑油泵，简化了润滑系统的结构，进一步缩小了整机的体积，适配小型设备的轻量化、紧凑化设计需求。
